項目編號：E425

文件大?。?1M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述

1.項目情景(Situation)： 在完成日常項目任務的過程中，發現需要對溶液的電導率參數進行測量。經過查找后發現市面上的儀器多為食品級，工業級的較少且價格昂貴。因此決定自行制作。

2.預期目標(Target)： 制作一款輕量級，簡易化，成本低的工業級電導率測量儀。能夠檢測項目實驗過程中的溶液電導率，順利收集數據，完成實驗。

3.具體行動(Action)： 鑒于已有一款STM32單片機，因此決定已現有單片機為基礎，添加適當模塊，完成制作。 本方案基于ST公司的STM32F429芯片，外接電導率信號處理模塊。通過電導率傳感器和溫度傳感器采集數據，對采集的數據通過算法處理得到最終結果。 將實驗數據結果傳入LCD屏幕顯示及SD中保存，并通過觸摸屏完成人機交互。

具體分為硬件部分和軟件部分：

*硬件方案：

1). 由于溶液的濃差極化特性，需要設計正弦波發生模塊，使用正弦波驅動電導率傳感器，得到合適的數據；

2). 對正弦波模塊產生的數字信號進行處理，為此設計了濾波模塊；

3). 對電導率傳感器傳回的的數據進行放大處理，以便達到ADC的要求，設計了放大處理模塊；

4). 由于3中的放大電路的相關芯片需要接入負電源，設計了電壓轉置模塊。

*軟件方案：

1). 編寫正弦波發生芯片的驅動程序；

2). 編寫溫度傳感器的驅動程序；

3). 編寫ADC程序；

4). 編寫LCD屏驅動程序；

5). 編寫觸摸屏驅動程序；

6).編寫SD卡驅動程序；

7).編寫串口打印程序。

4.項目成果(Result)：

項目成果設計出合適的電導率信號處理模塊電路板，并完成相應的程序編寫。通過實際操作，能夠順利收集數據，初步完成預期的測量任務。

目錄│文件列表:

 └ ConductivityMeter

    └ ConductivityMeter

       └ ConductivityMeter

          ├ 1_HardWare

          │  │ ElectricalConductivityMeter.PcbDoc

          │  │ ElectricalConductivityMeter.PcbDoc.htm

          │  │ ElectricalConductivityMeter.PrjPcb

          │  │ readme.txt

          │  ├ Library

          │  │  │ Miscellaneous Connectors.IntLib

          │  │  │ Miscellaneous Devices.IntLib

          │  │  │ YuHunXP.PcbLib

          │  │  │ YuHunXP.SchLib

          │  │  └ Fszhang

          │  │     │ Fszhang.IntLib

          │  │     │ fszhang.PcbLib

          │  │     └ fszhang.SchLib

          │  ├ PackagingSchDoc

          │  │  │ ElectricalConductivityMeter.SchDoc

          │  │  │ Power-5V.SchDoc

          │  │  │ Sensor.SchDoc

          │  │  │ SinWaveAmplifier.SchDoc

          │  │  │ SinWaveCreator.SchDoc

          │  │  └ TopLayer.SchDoc

          │  └ __Previews

          │     │ ElectricalConductivityMeter.PcbDocPreview

          │     │ Sheet1.SchDocPreview

          │     │ TopLayer.SchDocPreview

          │     │ 電導率儀.PcbDocPreview

          │     └ 電導率儀.SchDocPreview

          ├ 2_SoftWare

          │  │ Libraries.7z

          │  │ readme.txt

          │  ├ Project

          │  │  └ RVMDK(uv5)

          │  │     │ ConductivityMeter.uvguix.XuPeng

          │  │     │ ConductivityMeter.uvoptx

          │  │     │ ConductivityMeter.uvprojx

          │  │     └ Output

          │  │        │ ConductivityMeter.hex

          │  │        │ ElectricalConductivityMeter.hex

          │  │        └ Template.hex

          │  └ User

          │     │ main.c

          │     │ main.c.orig

          │     │ stm32f4xx_conf.h

          │     │ stm32f4xx_it.c

          │     │ stm32f4xx_it.h

          │     └ BSP

          │        │ bsp.c

          │        │ bsp.h

          │        ├ ad9850

          │        │  │ bsp_ad9850.c

          │        │  └ bsp_ad9850.h

          │        ├ adc

          │        │  │ bsp_adc.c

          │        │  └ bsp_adc.h

          │        ├ ds18b20

          │        │  │ bsp_ds18b20.c

          │        │  └ bsp_ds18b20.h

          │        ├ FATFS

          │        │  │ diskio.c

          │        │  │ diskio.h

          │        │  │ ff.c

          │        │  │ ff.h

          │        │  │ ffconf.h

          │        │  │ integer.h

          │        │  └ option

          │        │     │ cc932.c

          │        │     │ cc936.c

          │        │     │ cc949.c

          │        │     │ cc950.c

          │        │     │ ccsbcs.c

          │        │     │ syscall.c

          │        │     └ unicode.c

          │        ├ key

          │        │  │ bsp_key_exti.c

          │        │  └ bsp_key_exti.h

          │        ├ led

          │        │  │ bsp_led.c

          │        │  └ bsp_led.h

          │        ├ ltdc

          │        │  ├ flash

          │        │  │  │ bsp_spi_flash.c

          │        │  │  └ bsp_spi_flash.h

          │        │  ├ font

          │        │  │  │ fonts.c

          │        │  │  └ fonts.h

          │        │  ├ lcd

          │        │  │  │ bsp_lcd.c

          │        │  │  └ bsp_lcd.h

          │        │  └ sdram

          │        │     │ bsp_sdram.c

          │        │     └ bsp_sdram.h

          │        ├ sdio

          │        │  │ bsp_sdio_sd.c

          │        │  │ bsp_sdio_sd.c.orig

          │        │  │ bsp_sdio_sd.h

          │        │  │ bsp_sdio_sd.h.orig

          │        │  │ bsp_sd_write_read.c

          │        │  │ bsp_sd_write_read.c.orig

          │        │  └ bsp_sd_write_read.h

          │        ├ tim

          │        │  │ bsp_basic_tim.c

          │        │  └ bsp_basic_tim.h

          │        ├ touch

          │        │  │ bsp_i2c_touch.c

          │        │  │ bsp_i2c_touch.h

          │        │  │ gt9xx.c

          │        │  │ gt9xx.h

          │        │  │ palette.c

          │        │  └ palette.h

          │        └ usart

          │           │ bsp_debug_usart.c

          │           └ bsp_debug_usart.h

          └ 3_ProductionShow

             │ 1_整體圖.jpg

             │ 2_LCD屏幕.jpg

             │ 3_電路板.jpg

             │ 4_電導率傳感器與溫度傳感器.jpg

             │ 5_串口數據打印.png

             │ 6_數據記錄.txt

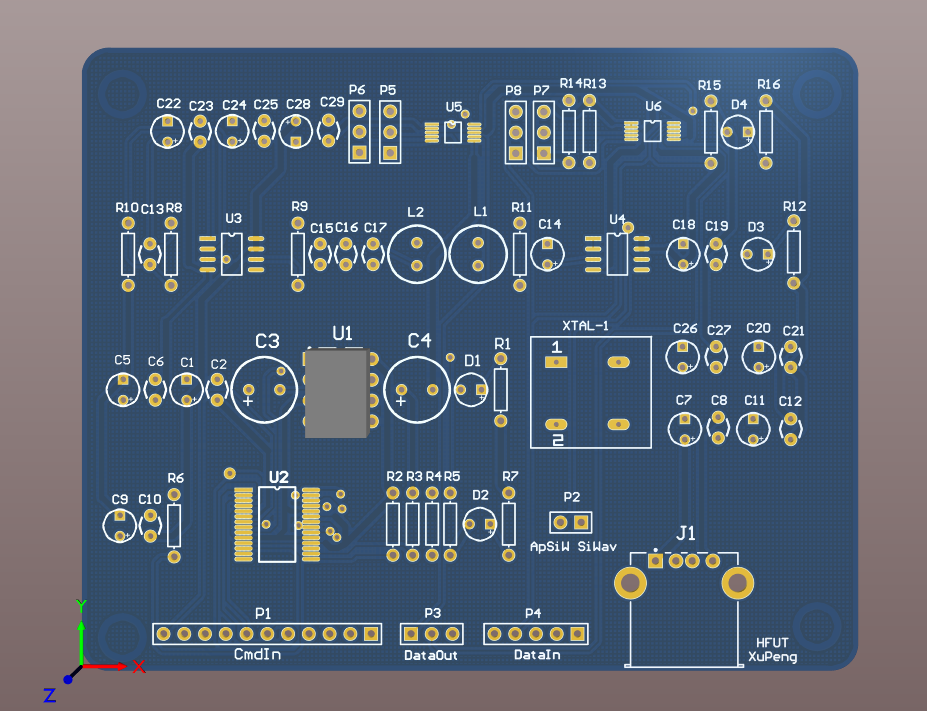

             │ 7_PCB圖.png

             └ 8_演示視頻.mp4
