使用STLINK下載

使用這個軟件要把STLINK固件升級最新的固件，之后STLINK在MDK等其它軟件使用會存在識別不了芯片的情況，但是這個軟件必須要升級最新的固件才可以使用STLINK下載，所以要謹慎操作

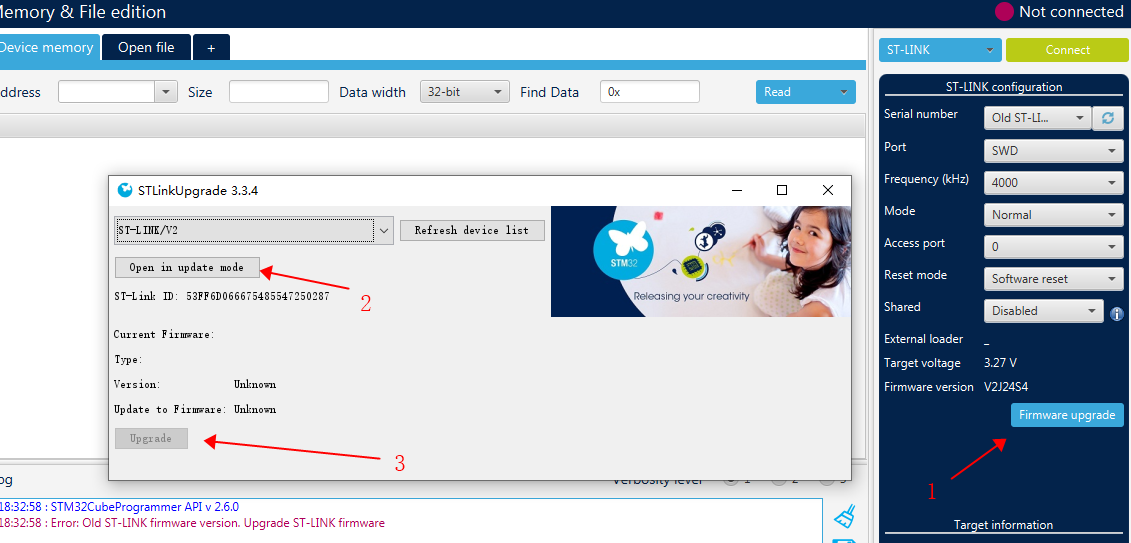

1.由于軟件對STLINK的固件版本有要求，當STLINK使用的固件不匹配，打開軟件的時候會提示要升級固件，這時候我們?cè)谲浖锩嫔?jí)STLINK的固件，操作步驟如下圖所示（如果遇到ST-Link is not in the DFU mode. please restart it.拔插一下連接STLINK的USB線，再重復2、3步驟）如下圖所示

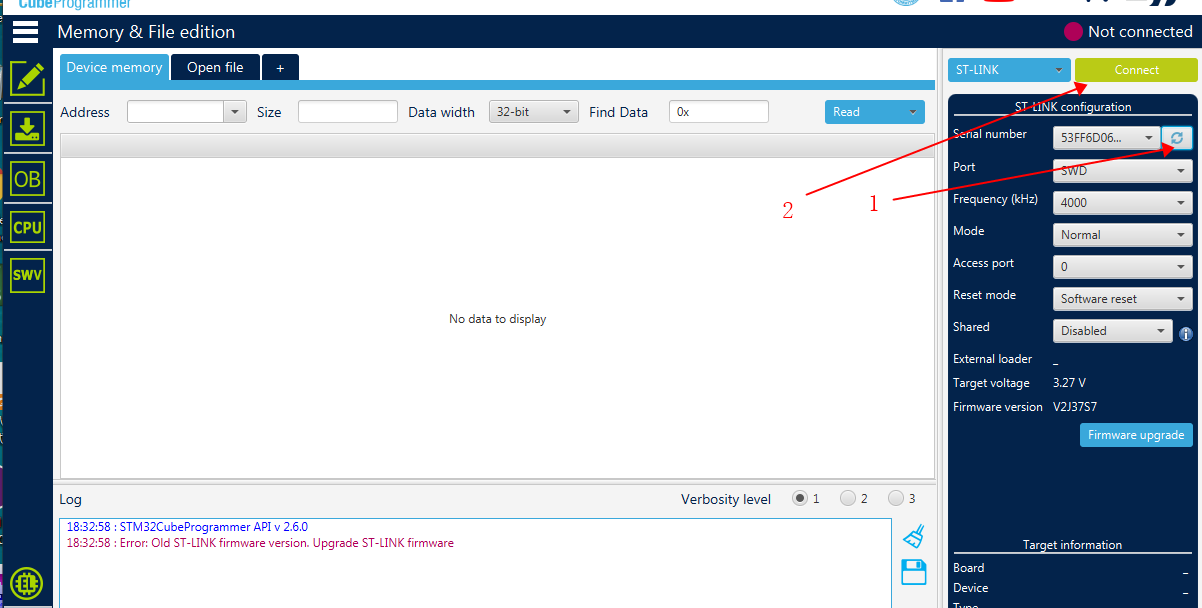

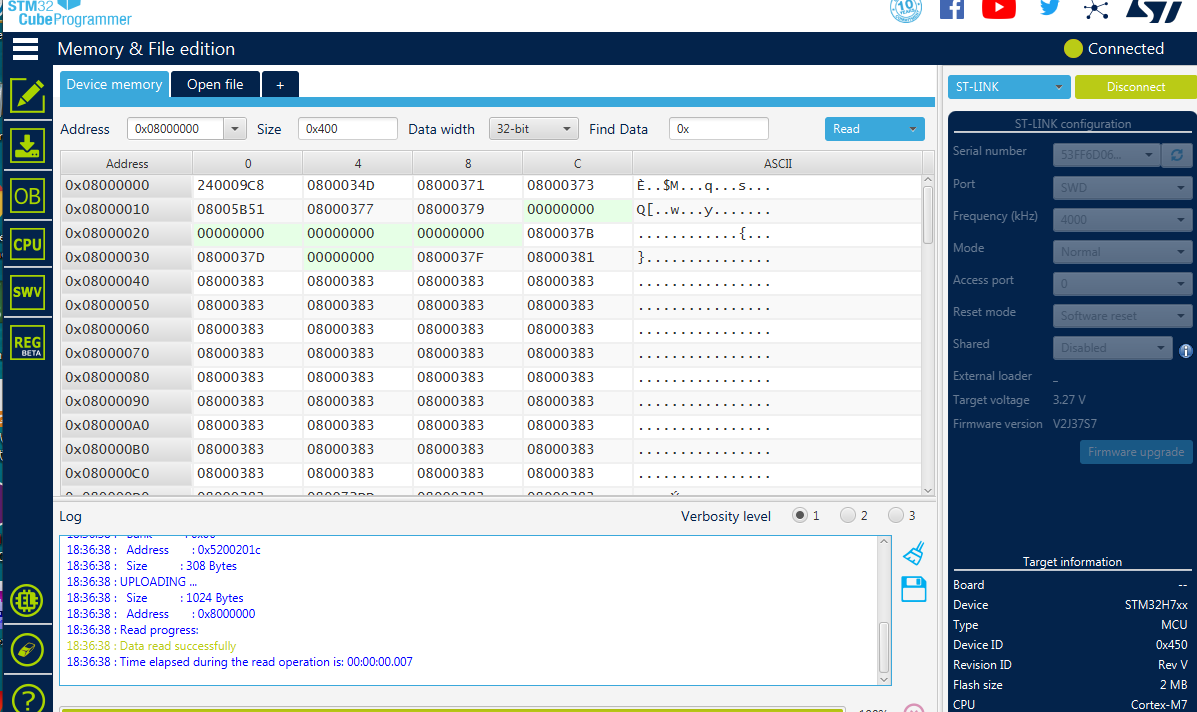

2.升級成功之后，點擊一下刷新，可以識別到STLINK，然后點擊連接（要先把板子與仿真器接好線），如下圖所示

3.連接成功之后，點擊下載圖標，之后選擇要燒錄的文件，然后點擊燒錄即可，然后等待燒錄完畢

使用UART下載

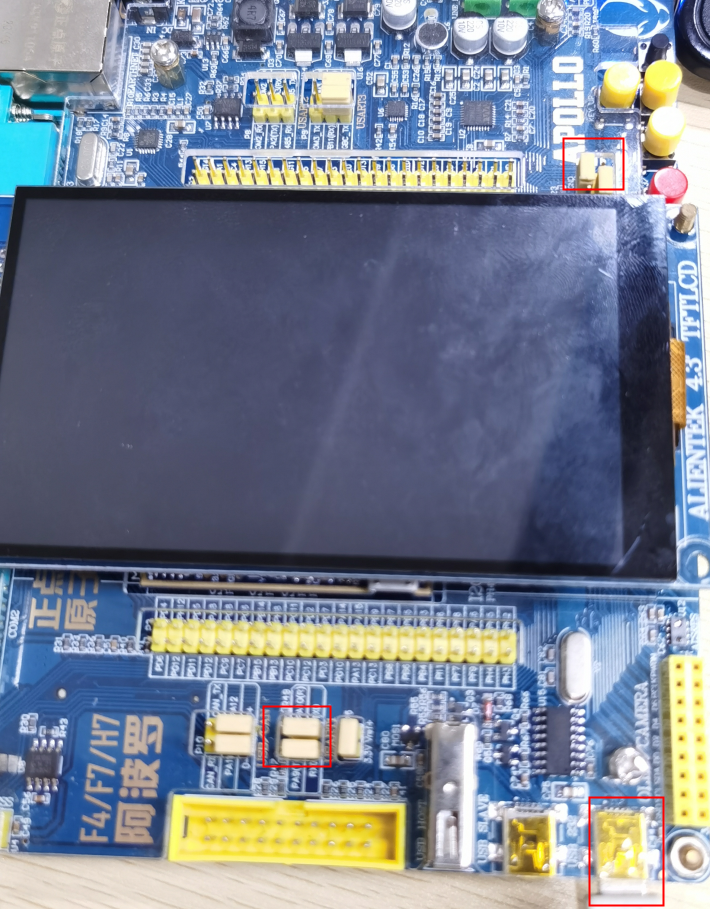

串口下載要先把板子的B0引腳短接3.3V，B1引腳短接GND，然后點擊復位或者重新上電讓芯片進入串口下載模式，還要注意板子的串口1蓋線帽的連接（RXD接PA9  TXD接PA10），硬件連接圖如下圖所示

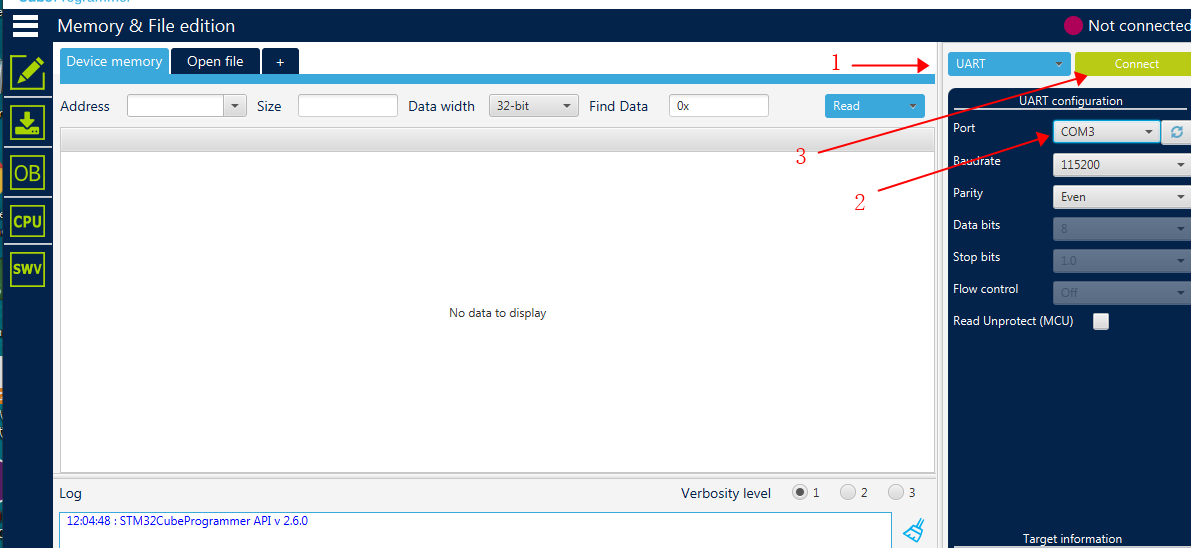

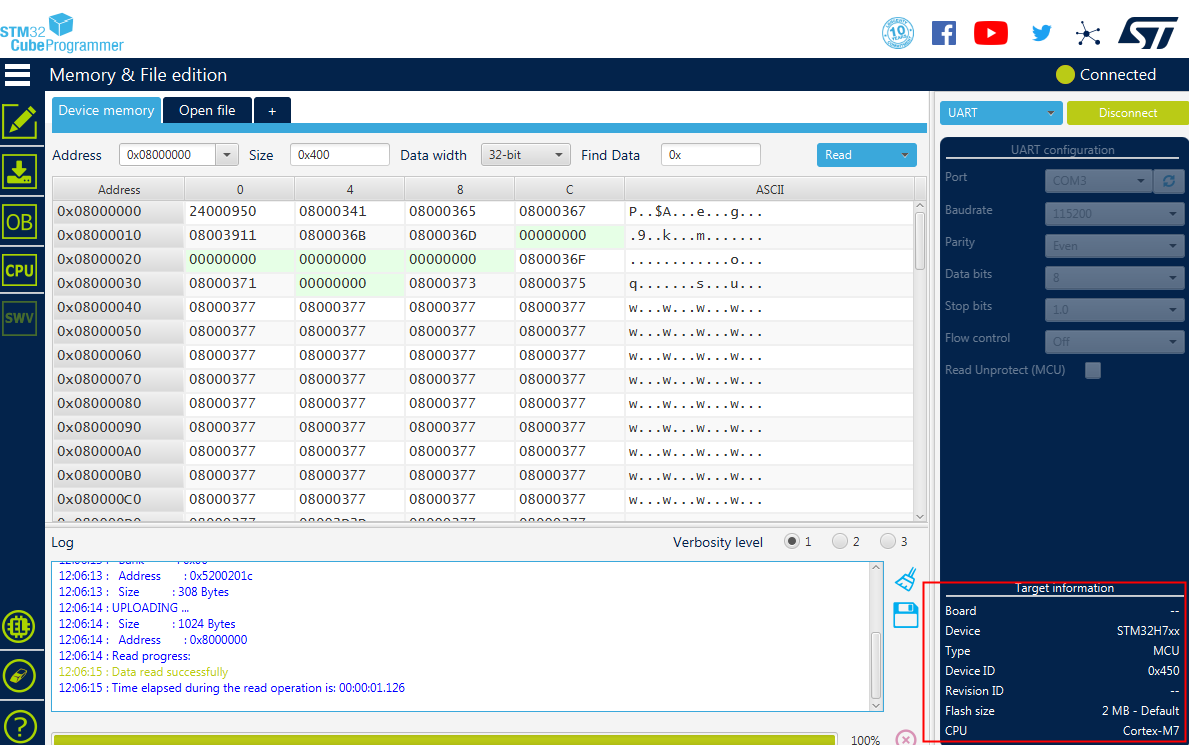

1.選擇UART，端口號要對應板子CH340對應的端口號，然后點擊連接，連接成功之后會識別出芯片如下圖所示

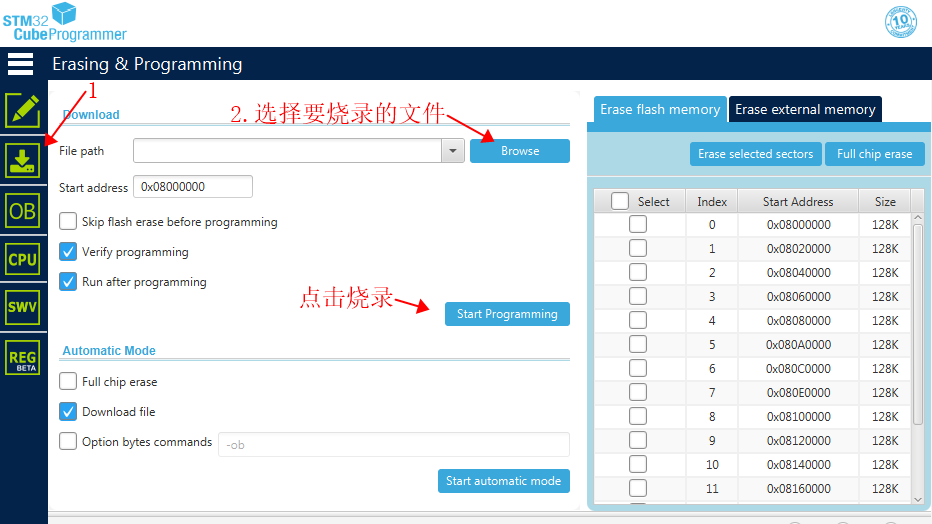

2.連接成功之后，點擊下載圖標，之后選擇要燒錄的文件，然后點擊燒錄，如下圖所示

3.然后等待燒錄完畢即可

使用USB下載

1. USB下載也要先把板子的B0引腳短接3.3V，B1引腳短接GND，然后點擊復位或者重新上電，否則軟件無法識別USB，還要注意板子的USB的蓋線帽連接（USB線是接板子的USB_SAVER的端口，USB的蓋線帽要PA11接D- 和PA12接D+），硬件連接圖如下圖所示

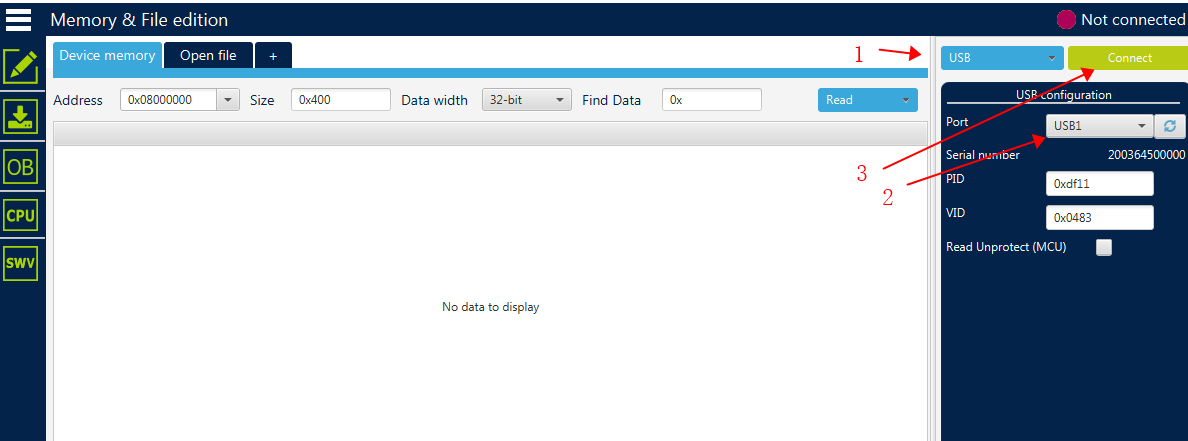

2.選擇USB，如果沒有port號，點擊一下刷新（注意上面的蓋線帽連接），然后點擊連接，如下圖所示

3.之后下載步驟與串口下載一樣，參考上面串口下載
