簡要概述：
本課題設計了基于STM32F103的三軸運動控制器。通過該運動控制器結合現有實驗設備可搭建開放型運動控制實驗臺，利用實驗臺可進行插補算法的驗證，從而進行數控技術原理、數控系統控制方法等學科內容的教學。
本課題以現有數控實驗臺為基礎，主要圍繞三軸機械平臺的運動控制及XY平面內插補算法及插補過程中加減速的實現展開研究。
本課題硬件部分以STM32F103系列MCU為控制核心，搭建控制器的硬件電路。控制器硬件電路主要包括單片機最小系統、電源模塊、串口通信模塊、報警模塊、光電隔離模塊、接口模塊及限位檢測模塊，單片機最小系統由STM32F103RBT6微控制器、時鐘電路及復位電路構成。本課題軟件部分以Keil軟件為平臺編寫C語言控制程序。系統控制程序以單片機最小系統為載體經硬件系統的光電隔離模塊向步進電機驅動器發送驅動脈沖信號及方向信號，從而控制步進電機按給定方向運動。限位檢測模塊可檢測三軸機械試驗臺的運動超程，接近限位開關的超程信號經光電隔離模塊送至微控制器進行處理，并控制步進電機做出相應動作。光電隔離模塊避免了強電側接口對弱電側器件的信號干擾。本課題中的直線插補與圓弧插補均通過逐點比較法作來實現，通過鍵盤輸入插補相關點坐標即可驅動步進電機并經由滾珠絲杠工作臺實現XY平面內的插補，Z軸主要作為繪圖筆的控制軸。
本課題最終實現了三軸機械試驗臺的運動手動控制，或經鍵盤輸入插補坐標值進行直線、圓弧插補，并實現了直線插補中的加減速控制及試驗臺運動過程中的超程自動急停并報警，超程后Z軸可自動復位，X軸與Y軸可通過鍵盤模塊的復位按鍵進行手動準確復位。
關鍵詞：STM32F103微控制器 步進電機 三軸運動控制 插補算法
設計報告：
控制系統總體方案
本課題主要研究基于STM32F103系列微控制器的三軸運動控制及XY平面內的直線、圓弧插補的實現。故本次畢業設計主要圍繞三軸運動控制器硬件平臺的搭建及通過C語言程序?qū)崿F(xiàn)對三軸機械試驗臺運動的自由控制與XY平面內插補算法的實現來展開。

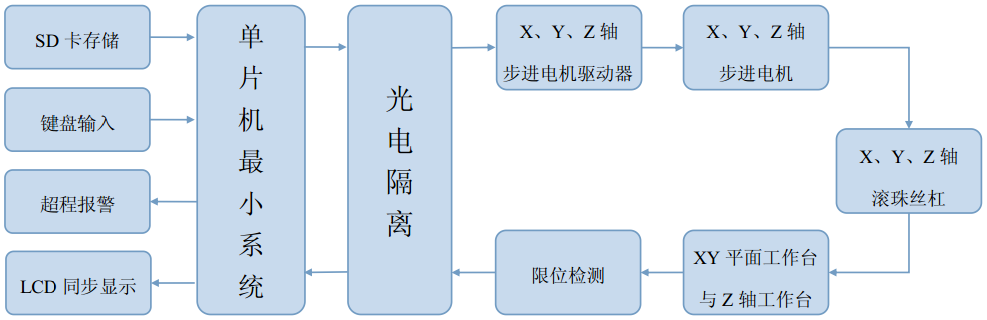

本課題控制系統總體框圖如圖2-1所示。
控制系統總體框圖
以STM32F103系列微控制器為控制核心的單片機最小系統讀取SD卡存儲模塊中的數控G代碼或由鍵盤模塊調用相關函數并輸入?yún)?shù)，經由光電隔離模塊向步進電機驅動器發送電機驅動脈沖信號與方向信號，從而驅動機械試驗臺步進電機運動。步進電機經聯軸器與滾珠絲杠聯接，帶動滾珠絲杠轉動并將旋轉位移轉化為工作臺的直線位移，從而實現了工作臺運動的自由控制及插補運動，運動目標軌跡可通過LCD進行同步顯示。
限位檢測模塊可對工作臺的運動位置情況進行實時檢測，工作臺任意方向的超程均會觸發接近限位開關輸出相應超程信號，經光電隔離模塊或與門IC送至微控制器進行處理，并控制蜂鳴器進行超程報警，同時輸出步進電機急停信號與Z軸自動復位信號，X軸與Y軸通過鍵盤模塊的復位按鍵視具體超程方向的不同進行手動準確復位。
運行結果：

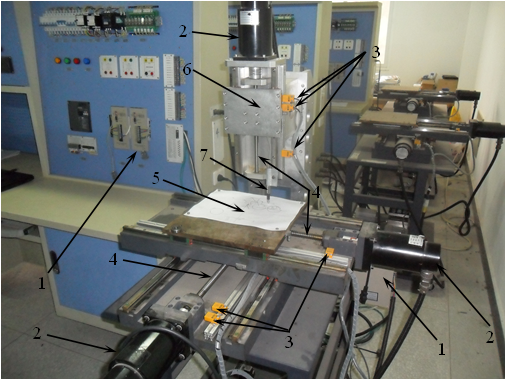

1-步進電機驅動器；2-步進電機；3-接近限位開關；4-滾珠絲杠；
5-XY軸工作臺；6-Z軸工作臺；7-繪圖筆
圖5-1 數控試驗臺

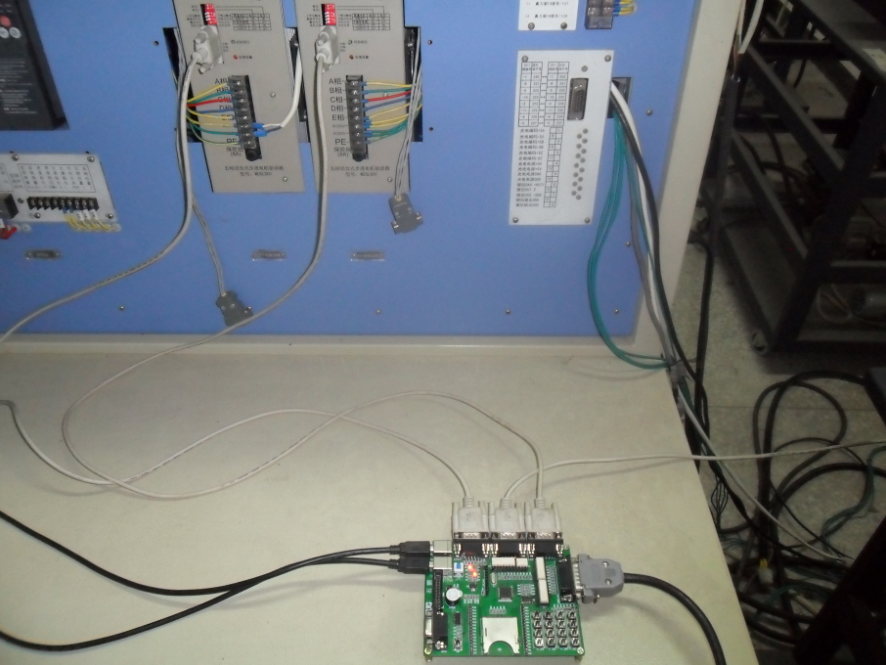

運動控制器工作狀態
