簡要概述：
紙張計數顯示裝置基于RT-Thread實時操作系統，硬件平臺采用STM32F407單片機為主控制器，以具有抗電磁干擾（EMI）架構的FDC2214模塊作為電容采集傳感器，通過屏蔽雙絞線連接至兩銅極板，讀取采集的數據并進行相應判斷，應用觸摸屏和語音模塊進行狀態顯示與播報。FDC2214模塊將采集到的數據通過IIC協議傳輸給主控制器，主控制器對原始數據進行卡爾曼濾波，抑制噪聲對數據采集的影響。校準模式下，本系統利用最大隸屬度法，確定電容模擬值及紙張數的論域，定義模糊子集和隸屬函數，建立模糊規則控制表，求得模糊控制查詢表。其根據采集到的兩極板的數據，做出短路判斷并讀取多組實時數據，將其與模擬區間進行歸類，選取最大可能性區間作為期望值，減小最終判斷的差錯率。
成果：在校準好后，50張以下100%正確

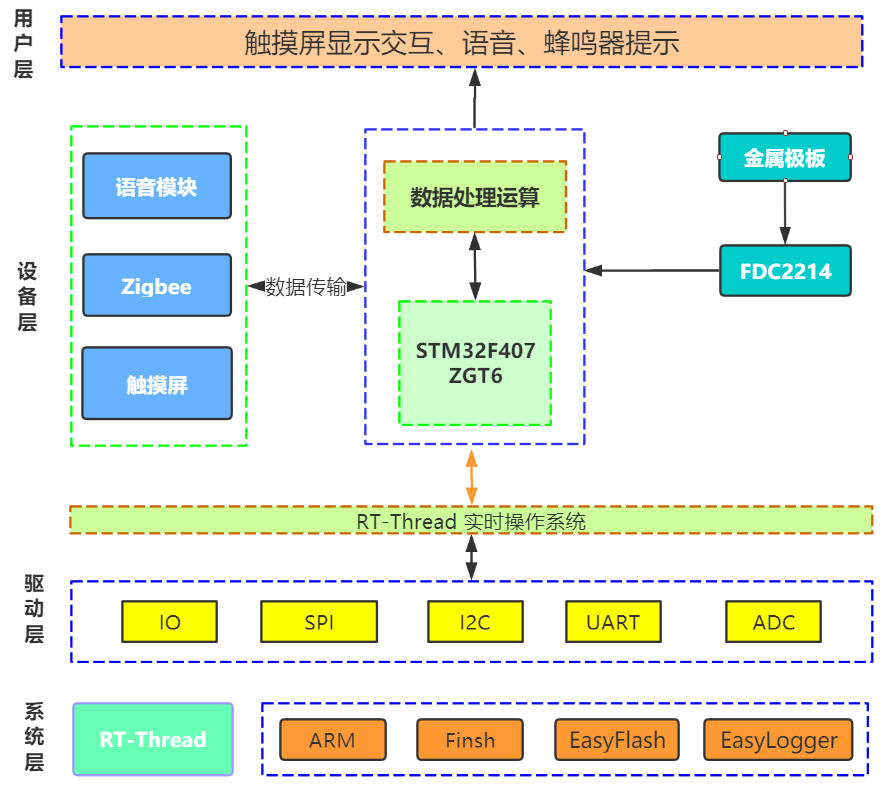

系統結構簡圖：

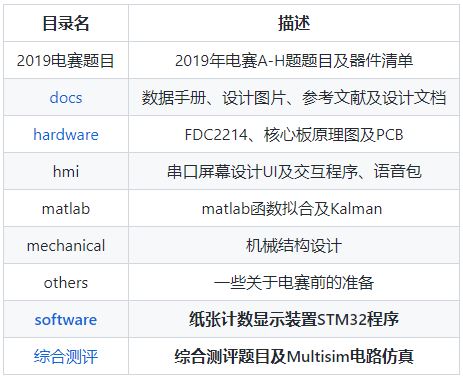

目錄說明
STM32F407控制程序在：
+——2019-Electronic-Design-Competition
|---+ software:【軟件設計】
| ├──README.md
| ├──rt-thread-master
| └──bsp
| └──stm32f407【控制程序】
| └──project.uvprojx【Keil5工程】
|---- ...
機械結構

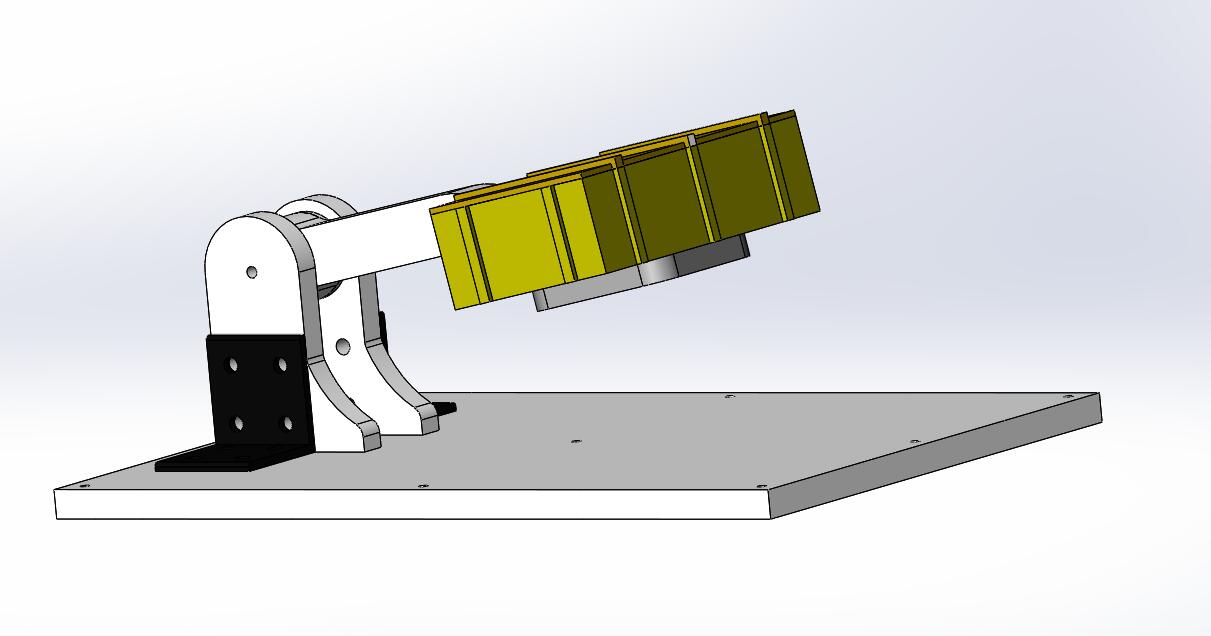

3D效果圖
鉸鏈結構實物圖
軟件說明
應用線程總體分為：
1.簡單設備運行線程
-LED
-OLED
-Buzzer
-Flash
2.主測量應用線程
-HMI屏幕交互
-FD2214數據獲取與轉換
-語音模塊交互
3.系統監控線程
-Watch Dog
硬件結構
Controller PCB 3D

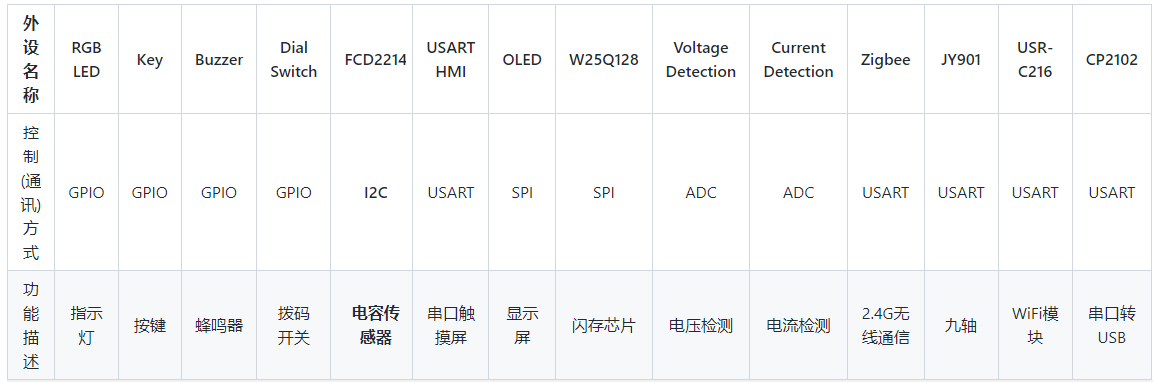

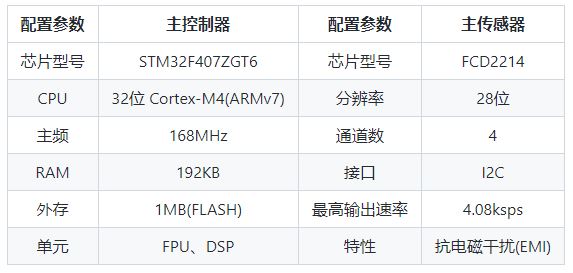

核心板(Core Controller)擁有外設：
整體實物圖
交互界面

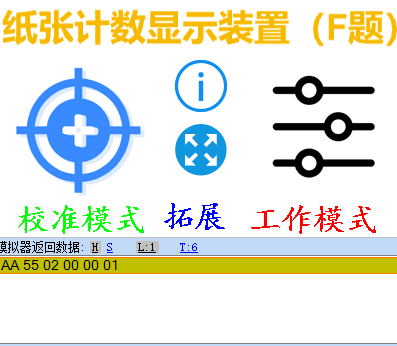

電腦調試時的交互界面展示：
測試數據分析
(1) 保持測試環境不變，采集50個樣本，通過MATLAB擬合出紙張頁數與傳感器原始數據的曲線關系，如圖4-2所示。

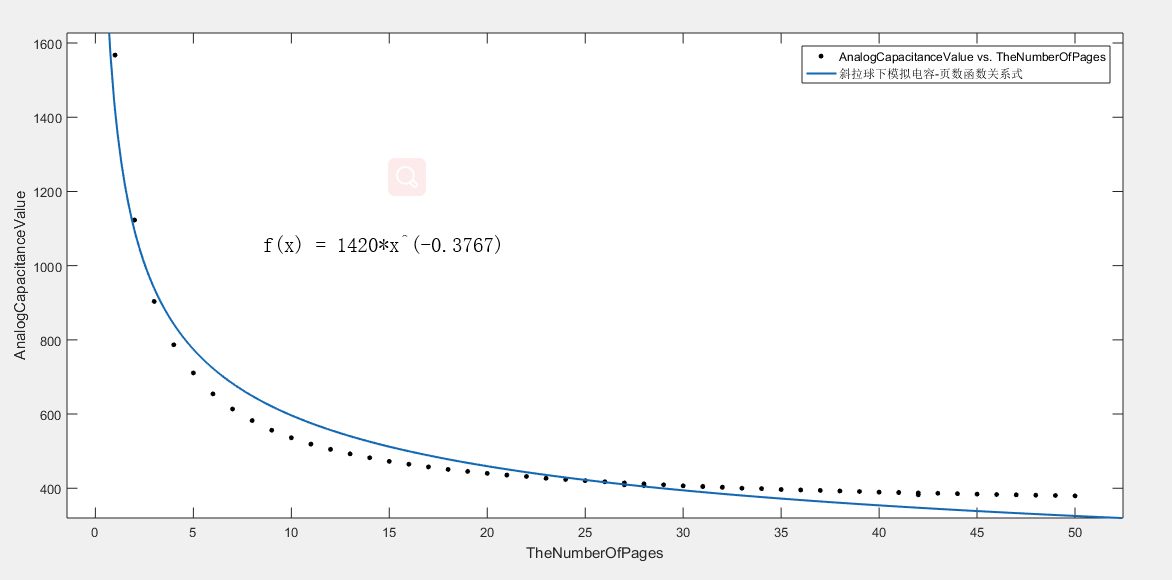

圖4-2 紙張頁數與模擬量的擬合函數關系圖
(2) 根據(1)中采集的50個樣本，確定電容模擬值及紙張數的論域，劃分模糊子集，如表4-1 所示。

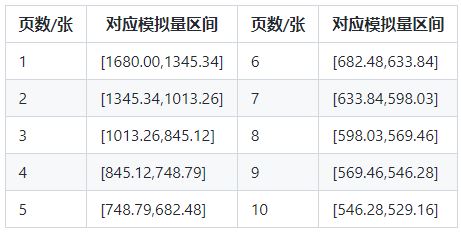

表4-1頁數與模擬量區間對應表

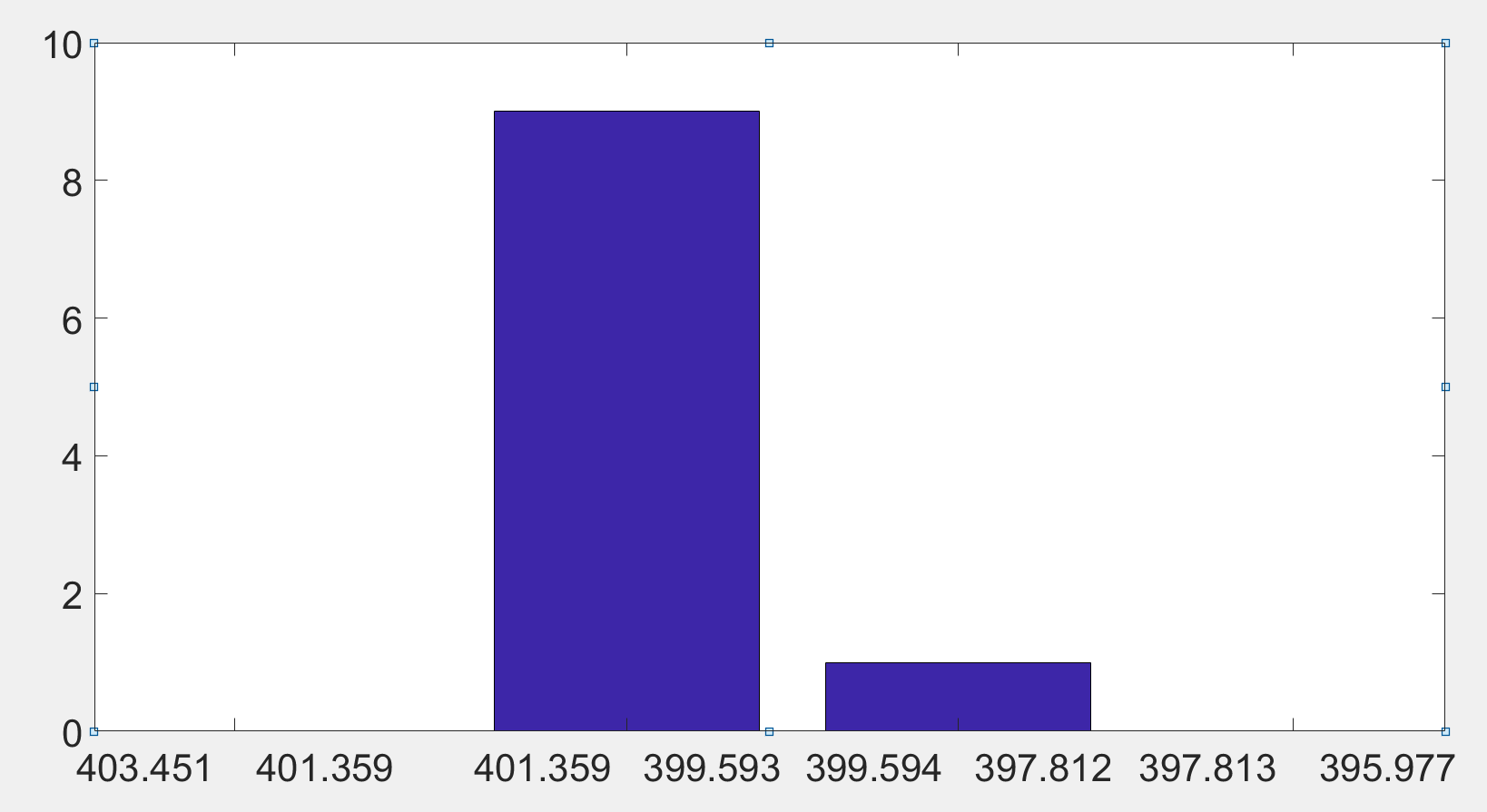

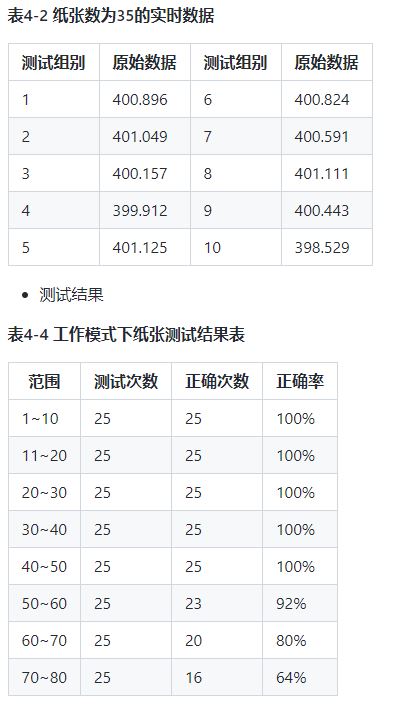

(3)根據（2）中劃分的模糊子集，保持測試環境不變，固定測量35張紙張，采集數據如表4-2所示，采集到的原始數據90%落入35張頁數所對應的區間[401.35,399.50]，如圖4-35
綜合測評演練

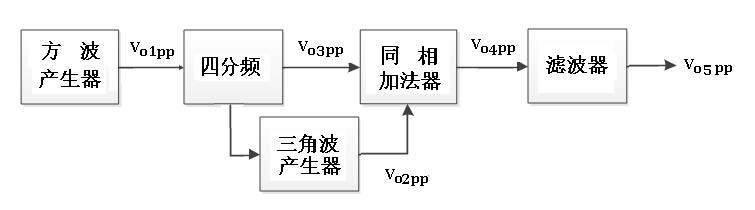

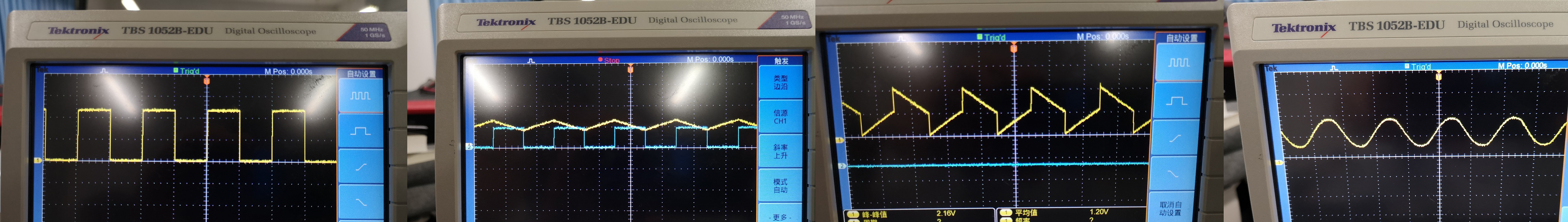

選定2017綜合測評題目【符合信號發生器】，進行綜合測評訓練
雖然測評訓練的時候做的還行，但是實際當天綜測比賽的時候，還是會手忙腳亂，現在想起那天焊接電路顫抖的雙手都有點好笑
