簡要概述：

FreeModbus V1.6 主機使用說明

簡述

FreeModbus是一款開源的Modbus協議棧，但是只有從機開源，主機源碼是需要收費的。同時網上也沒有發現比較好的開源的Modbus主機協議棧，所以才開發這款支持主機模式的FreeModbus協議棧。本版FreeModbus版本號更改為V1.6，特性如下：

-新增加的主機源碼與原有從機的風格及接口保持一致；

-支持主機與從機在同一協議棧運行；

-支持實時操作系統及裸機移植；

-為應用提供多種請求模式，用戶可以選擇阻塞還是非阻塞模式，自定義超時時間等，方便應用層靈活調用；

-支持所有常用的Modbus方法。

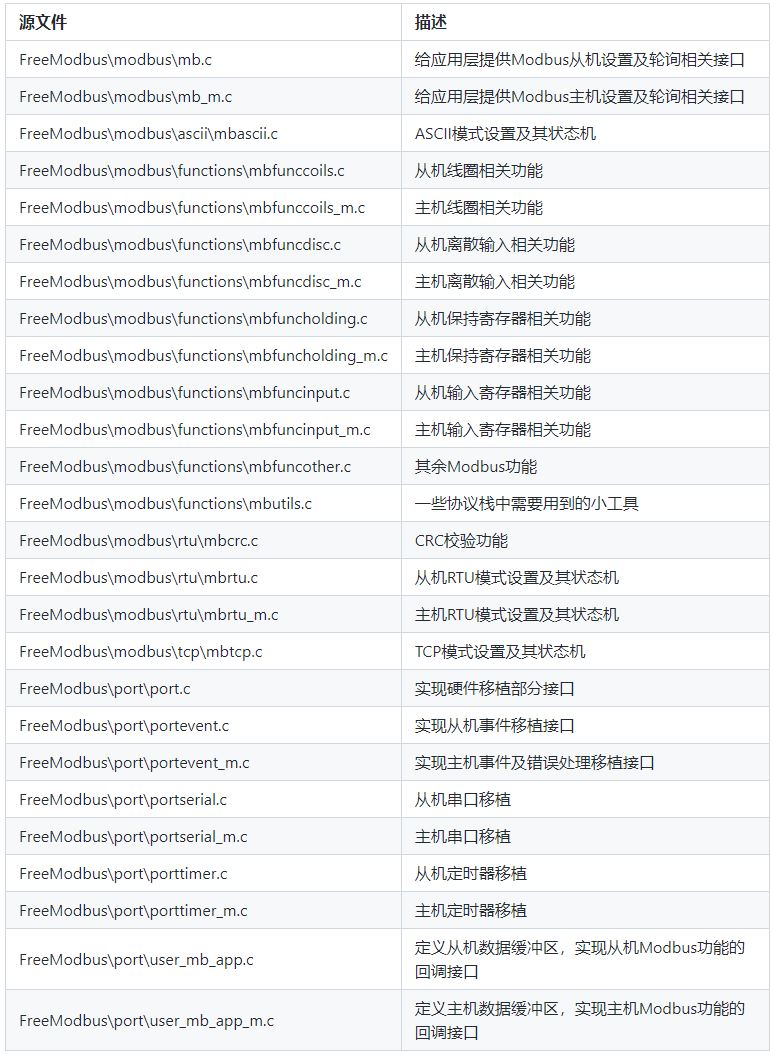

注：所有帶_m后綴的文件為主機模式下必須使用的文件，如使用從機模式則無需這些文件。

移植

對于協議棧的移植主要包括兩個方面，硬件及軟件。用戶需要根據自己的需求進行自行選擇。

注：以下所有說明都主要針對Modbus主機模式進行介紹。

1、軟件

軟件方面支持基于裸機及實時操作系統的移植；支持單個主機與單個從機同時獨立運行。另外用戶也可以修改協議棧的事件回調接口，使主機請求的接口采用阻塞及非阻塞模式；主機資源等待方面，用戶也可以設置等待超時時間等等，諸多功能將會一一介紹。

1.1、操作系統與裸機

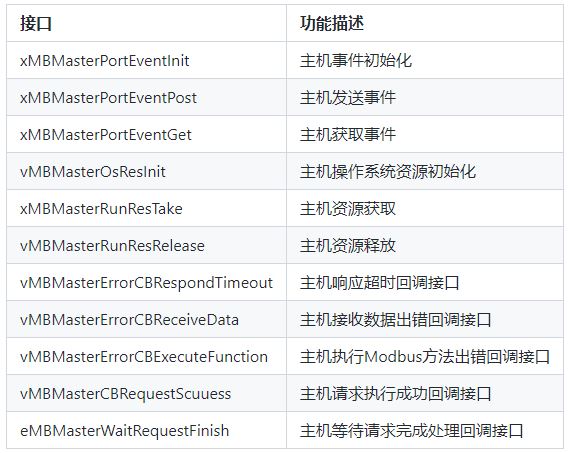

對于操作系統與裸機目前協議棧都是支持的，但個人更加推薦采用實時操作系統，因?yàn)檫@樣會使得接口調用及接口移植變得更加簡單。目前移植完成的操作系統包括國人的 RT-Thread （詳見項目源碼） 、 UCOS 及 FreeRTOS。 操作系統與裸機移植的過程中涉及的文件為FreeModbus\port\portevent_m.c 該文件主要有以下需要用戶移植的接口文件結構

在 基于操作系統移植 時，主要用到操作系統線程同步方面的技術，Modbus 協議棧自身需要使用操作系統自帶的事件機制來實現事件的發送通知與等待獲取，同時用戶請求 Modbus 功能的線程與 Modbus 協議棧自身線程（Modbus Poll 線程）需要通過事件機制實現兩個線程的同步；主機協議棧還需要一個主機資源占用的信號量，初始化默認為1，采用信號量保證了多線程同時發送主機請求時，只有一個線程可以使用主機。

在 基于裸機移植 時，需要通過軟件模擬方式實現事件通知機制，事件等待及資源等待都得采用用戶自定義延時及標志變量來實現，實現起來比操作系統模式下的線程同步機制要復雜很多。

1.2、數據緩沖區

數據緩沖區定義的位置位于 FreeModbus\port\user_mb_app_m.c 文件頂部，共計 4種 數據類型。 FreeModbus從機默認使用 一維數組 作為緩存區數據結構，主機可以存儲所有網內從機的數據，所以主機采用 二維數組 對所有從機節點數據進行存儲。二維數組的列號代表寄存器、線圈及離散量地址，行號代表從機節點ID，但需要做減一處理，例如usMRegHoldBuf[2][1]代表從機ID為 3，保持寄存器地址為 1 的從機數據。

1.3、Modbus數據處理回調接口

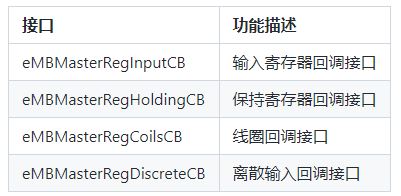

Modbus 一共有4種不同的數據類型，所有的 Modbus 功能都圍繞這些數據類型進行操作。由于不同的用戶數據緩沖區結構可能有所不同，那么對應的 Modbus 數據處理方式也就存在差異，所以用戶需要把每種數據類型對應的操作，按照自己的數據緩沖區結構進行定制實現。 所有的 Modbus 數據處理回調接口如下：

對于數組形式的數據緩沖區結構，源碼中已經做好了移植，直接使用即可。也可以使用 EasyDataManager 庫，采用鏈表作為緩沖區，該庫還支持事件驅動，做到數據變化自動通知應用層。

2、硬件

移植 FreeModbus 協議棧主機部分時，在硬件方面需要修改串口及定時器配置，文件位于port文件下，用戶需要根據自己的CPU進行移植修改。

注：協議棧默認自帶STM32F103X移植文件，用戶可以參考移植

這里提一下基于操作系統設備驅動框架的移植，后期協議棧會增加對 RT-Thread 自帶設備驅動框架的移植，只要是 RT-Thread 的 BSP 支持的 MCU，用戶都無需考慮底層的移植過程，減低移植成本。

2.1、串口

涉及到串口的移植文件位于FreeModbus\port\portserial_m.c，在這個文件中用戶需要對以下接口方法進行修改

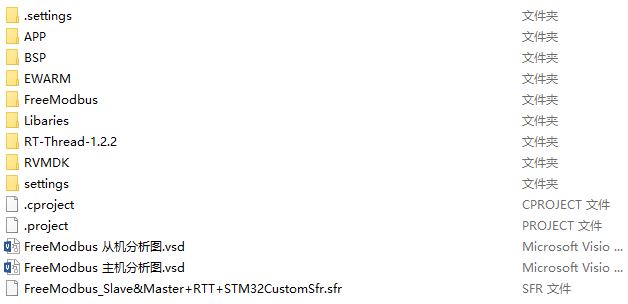

文件列表：
