項目編號：E1276

文件大?。?.84M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

從最基本的說起吧，DC-DC的變換電路有很多種，線性電源、開關電源、電荷泵，線性電源大家比較熟悉的應該就是78XX系列的芯片了，電荷泵主要用在小電流的應用中，我們也不加討論。主要講講開關電源，我呢也是一個先學先賣的人，就對照資料啥的隨便介紹下拉，權當是開源本設計前的一點準備工作。

開關穩壓器的工作原理，就是通過控制電路來控制開關器件的通斷，配合負反饋完成穩壓，跟線性穩壓比起來，具有效率高體積小的特點，但是輸出沒有線性電源穩定。開關電源的基本結構有很多種，包括BUCK、BOOST、BUCK-BOOST、CUK等非隔離式的DCDC變換器，也有Flyback、LLC等隔離式的DCDC變換器。

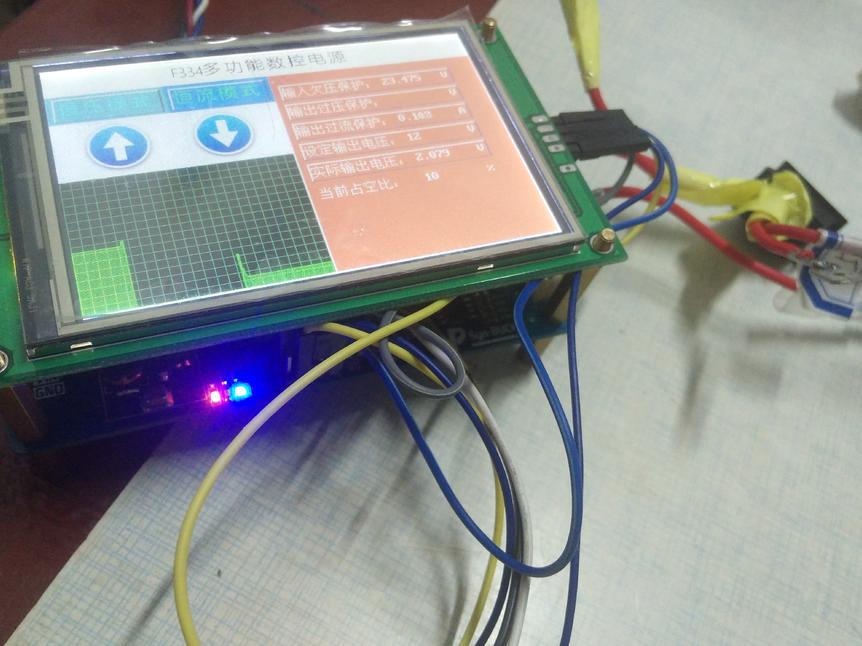

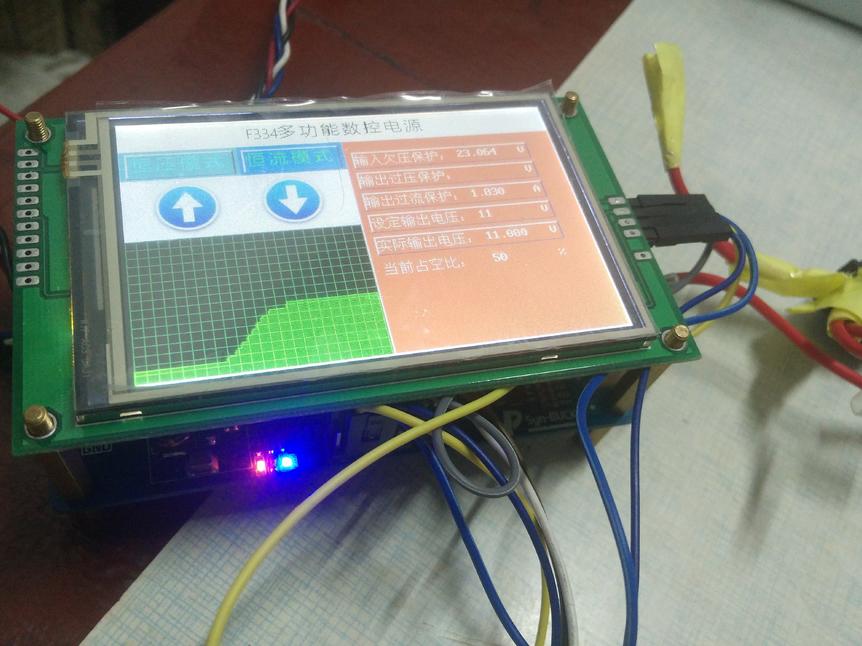

開源的這個設計，是以buck拓撲為核心，配合STM32F334的高級定時器的PWM、PI算法，實現的一個很簡單的閉環控制，設計輸入電壓60V時，輸出電壓可調，輸出電流最大5A，輸出最大功率在200W左右。

目錄│文件列表:

 │ 不繞彎路，獲取海量資源.jpg

 ├ 原理圖和PCB-PDF檔

 │  └ 原理圖和PCB-PDF檔.pdf

 ├ 程序工程文件

 │  └ mybuck2.0.rar

 ├ 計算表

 │  └ BOOST電感、BUKC電感、逆變電容、電感計算表.rar

 └ 設計心得及分析

    └ 設計心得及分析.zip
