項目介紹

簡易乒乓球發球機，通過簡單的電機和驅動板組合，配合3D打印零件即可制作。

本發球機主要有以下特點：

電子元件極少，電路連接簡單。

提供所有零件3D圖，可以采用3D打印機生成零件，方便快速制作。

調試簡單，只需調整三個直流電機調速模塊的調速旋鈕即可。

硬件列表：

大扭力130電機 × 2

低速TT電機(30RPM~60RPM) × 1

直流電機調速模塊 × 3

30mm直徑發球輪 × 2

M3*8六角螺絲 × 6

M3螺母 × 6

其他耗材若干：電線、雙面膠、熱熔膠條

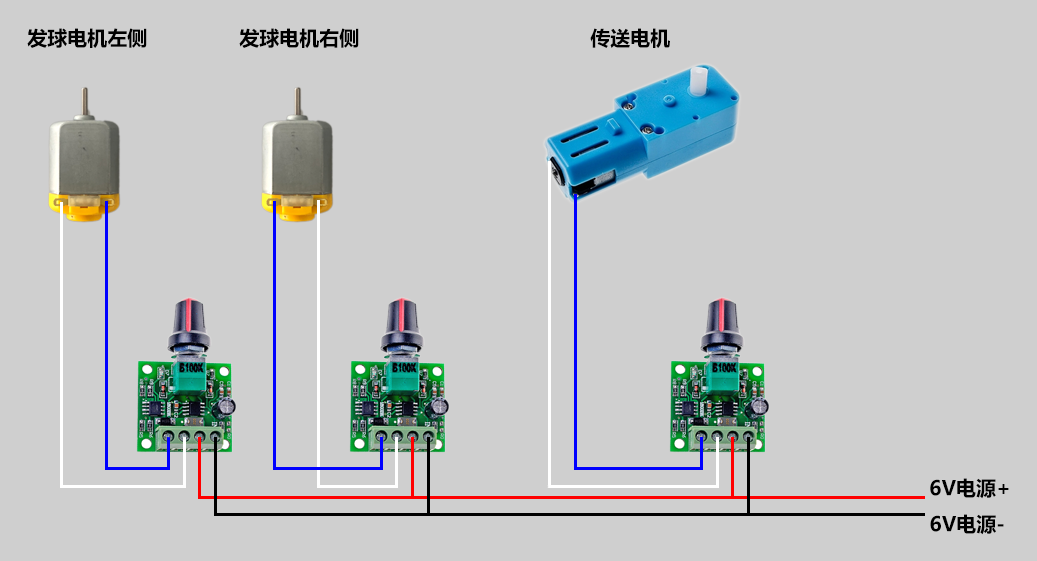

電路連接方式：

電源規格：

電壓5V~6V，電流2A即可。

安裝流程：

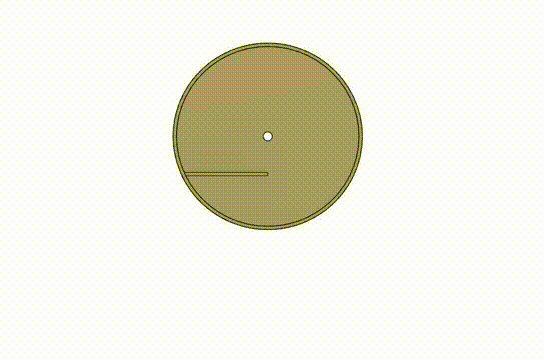

所有3D零件均使用Fusion360軟件繪制。

使用說明

1.發球電機固定方式為螺絲固定，且可以左右調整安裝距離。安裝完成后可根據實際調整兩個電機之間的距離。距離越小，球和發球輪之間的摩擦越大，距離過小會使球卡在兩個發球輪之間，導致發球電機堵轉。反之則球和發球輪之間的摩擦越小，距離過大會使球摩擦不到兩側的發球輪，導致發球無力或發球失敗。

2.供電電源可使用充電寶輸出的5V/2A電源即可。

3.調整“傳輸電機”轉速可設置發球機的發球間隔。

4.同步調整兩個“發球電機”的轉速可設置發球機的出射速度。當兩個電機轉速不同時，發出的球帶有左旋或右旋，兩個電機的轉速差越大，則旋轉力越強。
