通俗的講下帶編碼器的直流減速電機測速原理。首先我們得明白一個東西，電機旋轉一圈會產生脈沖，而一圈究竟能產生多少個脈沖，這是由電機的編碼器線數決定，線數越高，精度就越高。至于為什么會產生脈沖，這個就是編碼器這個傳感器的原理，這個我不講。

既然電機旋轉一圈能產生脈沖，那么我們就能記錄一段時間產生的脈沖數來計算速度。而單片機怎么去檢測脈沖并且記錄脈沖的個數則是我們的重點。在這里我想提一個東西——定時器。我們是如何用定時器定相應的時間的？首先就是設置預分頻系數把主頻時鐘分頻，假設主頻時鐘168MHZ，你預分頻系數為168，則分頻后的時鐘頻率就為1MHZ（頻率的倒數就是周期，這里即1us），此時TIMx_CNT 寄存器，即定時器的計數器就是按照這個頻率（也就是10us）遞增的。假如你重裝載值為10，則你定時器最終定的時間就為10us。

從上面的例子可以看出，此時TIMx_CNT 寄存器的值遞增是由內部時鐘頻率造成的，而時鐘頻率無非就是脈沖。好，那我們豈不是可以用這個寄存器去記錄編碼器產生的脈沖了？的確就是這樣，但是怎么把原本是因?yàn)閮?nèi)部時鐘遞增的TIMx_CNT 寄存器改為是因?yàn)橥獠繒r(shí)鐘遞增呢？這就是我們?yōu)槭裁葱枰玫秸痪幋a模式了。至于為什么用了正交編碼模式就可以了，這個我就不知道了，反正我就知道用了正交編碼模式就可以實現這樣的過程。

以前我講了重裝載值對我們的影響，那現在你們是否就清楚了預分頻系數的我們的影響了？原來預分頻系數分的內部時鐘，現在分頻系數分的就是外部時鐘。那我代碼里為何預分頻系數是為1？為其他數可不可以？當然可以，但是沒必要。因?yàn)槟悻F(xiàn)在就是要記錄電機旋轉一圈產生的真實的脈沖數，如果你預分頻系數為2，假設電機旋轉一圈產生200個脈沖，則此時你單片機只能記錄100個脈沖了。

實際啊，其實直流減速電機測速度的本質很簡單，以前我們定時器初始化設置重裝載值和與分頻系數時是基于內部時鐘而定的。而現在是基于外部時鐘而定的，這個外部時鐘就是編碼器產生的脈沖。

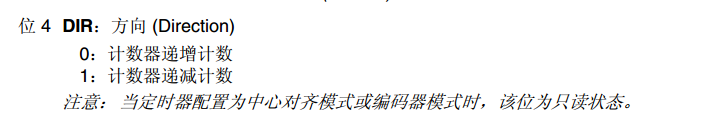

順帶提下，我這份代碼只能測正轉或者反轉，如果想正反轉都能測（當然實際工程就需要這樣），去看下17樓，那里我講了下思路。這是其中一個思路，這里我還想說下另外一個思路，通過定時器的TIMx_CR寄存器的第四位DIR標志位來判斷。

而我目前修改后的代碼用的就是這個思路。

我修改后的代碼也會傳上來，但是由于我沒有實物，我無法測試，我不知道我修改的代碼究竟實際能不能成功，所以這個代碼只供參考用。
