硬件環境：戰艦開發板103

軟件環境：Freertos V8.2.3 + STemWin V5.28

資料主要來自網上，對程序作了一定優化，應該看起來還比較順眼(ps:原子哥寫歷程的時候應該注意一下代碼規范哦)。STemWin 版本最多的還是5.22，這個5.28是從安富萊那邊直接拿來的。感覺5.28移植要比5.22要簡單。

一、GUI移植

1、  文件移植：官方下載到的是V5.2.2的，所以不折騰，直接拷貝工程里的文件（V5.2.8）。

2、  底層移植：

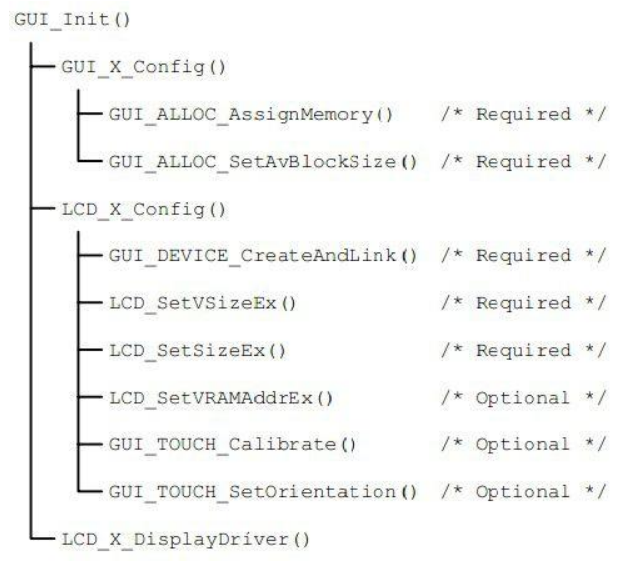

  參考官方提供的流程圖：

⑴    LCDConf.c

#define XSIZE_PHYS 480
#define YSIZE_PHYS 320
#define VXSIZE_PHYS 480
#define VYSIZE_PHYS 320
配置液晶的尺寸

⑵    GUIConf.c

配置GUI使用的內存

⑶    GUIConf.h

配置GUI的功能開關

⑷    GUIDRV_Template.c

配置畫點函數和讀點函數
優化選項：配置畫橫（豎）線函數、畫彩色橫線函數、填充函數

⑸    MainTask.c

該文件里創建GUI線程，直接使用

⑹    注意：使用STemWin必須使能CRC

二、觸摸移植
沒啥好配置的，直接調用即可。
創建一個掃描線程：
GUI_PID_STATEState;
voidvTaskTaskKEY(void *pvParameters)
{
    while(1)
    {
        tp_dev.scan(0);//掃觸摸，1ms

        if(tp_dev.sta&TP_PRES_DOWN) //觸摸屏被按下
              {
                    if((tp_dev.x< lcddev.width) && (tp_dev.y < lcddev.height)) //限制范圍
                     {
                State.x = tp_dev.x;
                State.y = tp_dev.y;
                State.Pressed = 1;
                GUI_PID_StoreState(&State);
                     }
              }
        else //觸摸屏釋放
        {
            State.x = -1;
            State.y = -1;
            State.Pressed = 0;
            GUI_PID_StoreState(&State);
        }

        vTaskDelay(1);
    }
}

如果仿真軟件編譯錯誤時，可以嘗試如下解決方案：

1.打開該項目的“屬性頁”對話框。

2.單擊“鏈接器”文件夾。

3.單擊“命令行”屬性頁。

4.將 /SAFESEH:NO 鍵入“其他選項”框中，然后點擊應用。

5.重新編輯就可以獲取仿真結果了。

目錄│文件列表:

 │ demo.zip

 │ 參考資料.zip

 └ 軟件.zip
