項目編號：E871

文件大?。?M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

WK2124是成都為開微生產的SPI擴4路UART的芯片，主接口SPI支持10波特率，有4個獨立的子串口，每個獨立的子串口都有256個字節的發送FIFO、接收FIFO，特別適合于需要多個串口主機設備。資料里有數據手冊、原理圖、MCU驅動、Linux下驅動等。

?  1.產品概述
       WK2124是SPITM接口的4通道UART器件，WK2124實現SPI橋接/擴展4個增強功能串口（UART）的功能。
     擴展的子通道的UART具備如下功能特點：
     每個子通道UART的波特率、字長、校驗格式可以獨立設置，最高可以提供2Mbps的通信速率。
     每個子通道可以獨立設置工作在IrDA紅外通信。
     每個子通道具備收/發獨立的256 BYTE FIFO，F(xiàn)IFO的中斷可按用戶需求進行編程觸發點。
     WK2124采用SSOP20綠色環保的無鉛封裝，可以工作在2.5～5.0V的寬工作電壓范圍，具備可配置自動休眠/喚醒功能。
[注]：SPITM 為MOTOLORA公司的注冊商標。
  2.基本特性
  2.1 總體特性

    低功耗設計，可以配置自動休眠，自動喚醒模式（uS 級喚醒）
    超大硬件收發緩存，支持256級FIFO
    寬工作電壓設計，工作電壓為2.5V～5.0V
    精簡的配置寄存器和控制字，操作簡單可靠
    提供工業級
    高速CMOS工藝,子串口速率最高可達2Mbps@5V、1.5Mbps@3.3V、1Mbps@2.5V
    采用符合綠色環保政策的SSOP20無鉛封裝

  2.2 擴展子通道UART特性

    子通道串口獨立配置，高速、靈活：

     每個子串口為全雙工，每個子串口可以通過軟件開啟/關閉
     波特率可以獨立設置，子串口最高可以達到2Mbit/s
     每個子串口字符格式包括數據長度、停止位數、奇偶校驗?zāi)Ｊ娇梢元毩⒃O(shè)置
     完善的子串口狀態查詢功能
     可以實現對單個子串口軟件復位

    FIFO功能：

    每個子串口具備獨立的256級發送FIFO，發送FIFO觸發點可按用戶需求進行編程
    每個子串口具備獨立的256接收FIFO，接收FIFO觸發點可按用戶需求進行編程
    軟件FIFO使能和清空
    FIFO狀態和計數器輸出

    錯誤檢測：

    支持奇偶校驗錯，數據幀錯誤、溢出錯誤及Line-Break錯誤檢測
    支持起始位錯誤檢測

    中斷特點：

     具備子串口接收FIFO超時中斷
     支持Line-Break錯誤中斷

    內置符合SIR標準的IrDA紅外收發編解碼器，傳輸速度可達115.2K bit/s

  2.3 SPI主接口特性

    最高速度10M bit/s
    僅支持SPI從模式
    SPI模式0
    支持最長256字節連續收發

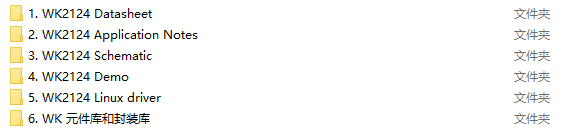

文件列表：
