項目編號：E796

文件大小：9.52M

源碼說明：帶中文注釋

開發(fā)環(huán)境：C編譯器

簡要概述：

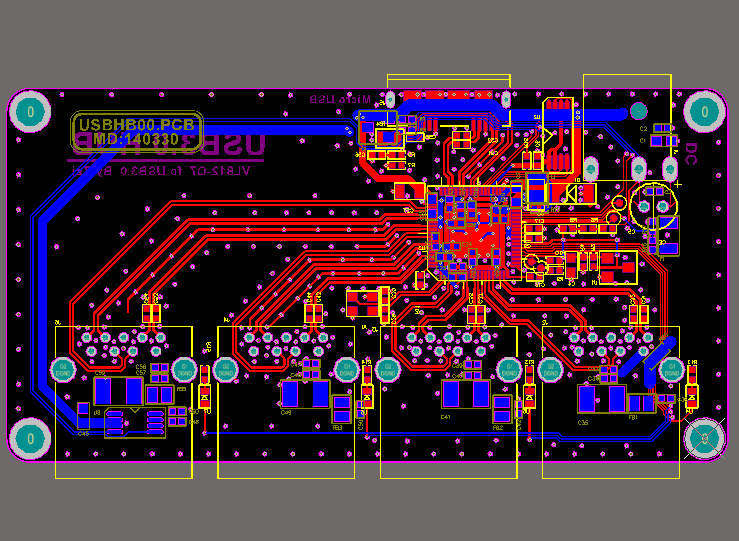

用的是比較通用的威盛VL812。原理圖是使用官方的沒有改動過。目前來說沒有遇到不兼容的東西還算是滿意的。“相關(guān)文件”同時贈送其他網(wǎng)友對USB3.0 HUB 1拖4 的layout，用PADS9.5打開。

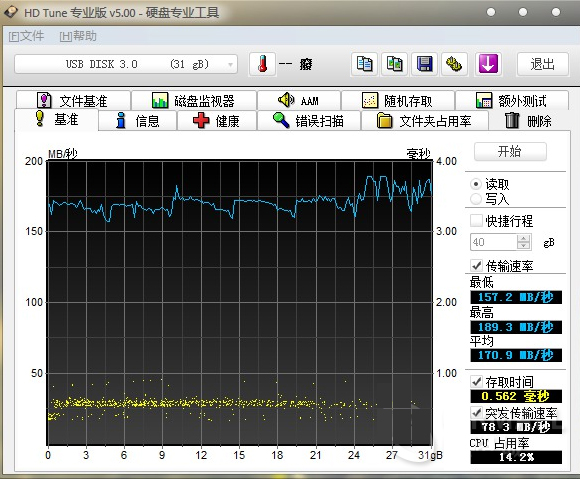

我簡單的測試了下讀寫速度如下，直接插電腦上的：

插HUB上的：

目錄│文件列表:

 └ USB3.0 HUB

    └ 完整項目

       │ 2010127105457430.jpg

       └ VL812

          │ 044ef348141a211b2842fb6ed1185051.pdf

          │ 812_9044_BC_Setup_20130329.exe

          │ DS_VL812(B1)_099.pdf

          │ S-Speed_PCB_Design_Guide_Lines_r13.pdf

          │ uPD720210_USB3.0布線指導.pdf

          │ VL811+&VL812_Firmware_904X_Release_Notes.pdf

          │ VL812 QFN76 HUB P4 BC DEMO.pdf

          │ VL812 USB3.0 Hub for Low Power Test Report_V1.2.pdf

          │ VL812_QFN76_HUB_P4_BC_DEMO.pdf

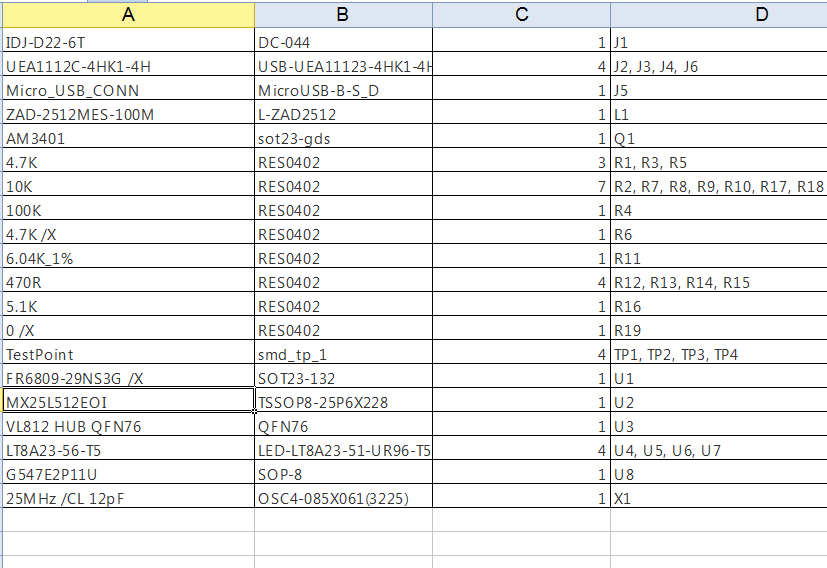

          │ 元件清單.xlsx

          ├ VL812

          │  │ 01.SchDoc

          │  │ 02.SchDoc

          │  │ 03.SchDoc

          │  │ VL812 QFN76 HUB P4 BC DEMO 20120829.PrjPcb

          │  │ VL812 QFN76 HUB P4 BC DEMO 20120829_Library.SchLib

          │  └ VL812 USB3.0 .PcbDoc

          └ VL812 B2 的DS 和變更事項

             │ DS_VL812(B2)_101.pdf

             │ PCN_Notice+Letter_VL812B2_20130118.pdf

             └ VL812 B2版FW燒錄程序

                └ 812_9091_LP_20131219.bin
