項目編號：P298

文件大?。?.98M

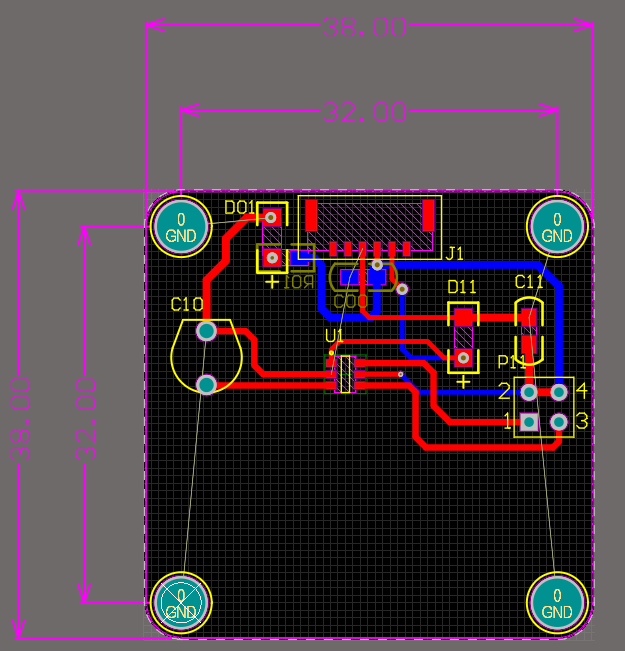

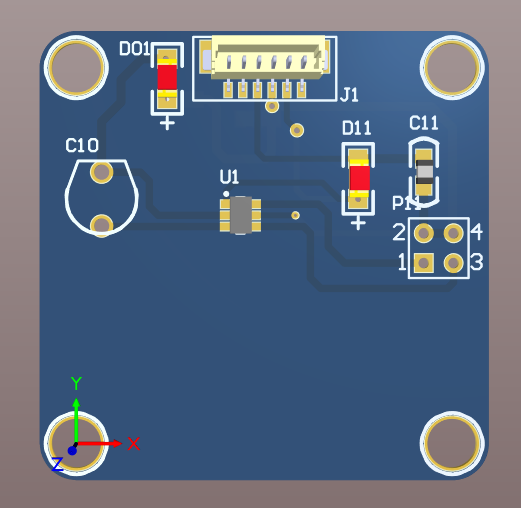

圖紙說明：PCB圖

開發環境：AD2020

簡單概述：

包含原理圖與PCB工程文件
接口設計說明：
1. 供電接5V電源；
2. 如果是數字信號，優先連接J1接口的5、6腳，即網標為D0和D1的接口；
3. 如果是模擬信號，只能連接J1接口的5、6腳，即網標為D0和D1的接口；
4. 如果是IIC接口信號，只能連接J1接口的1、2腳，即網標為AD5/SCL和AD4/SDA的接口；
5. 如果模塊板數字接口數量超過2個，即J1接口的5、6腳不夠，則繼續使用J1接口的1、2腳。
P11跳線接口說明：
1、TOG 0，ALHB 0 ，直接模式，Q高電平有效
2、TOG 0，ALHB 1 ，直接模式，Q低電平有效
3、TOG 1，ALHB 0 ，鎖存輸出，上電狀態 =0
4、TOG 1，ALHB 1 ，鎖存輸出，上電狀態 =1
