項目編號：P297

文件大?。?.8M

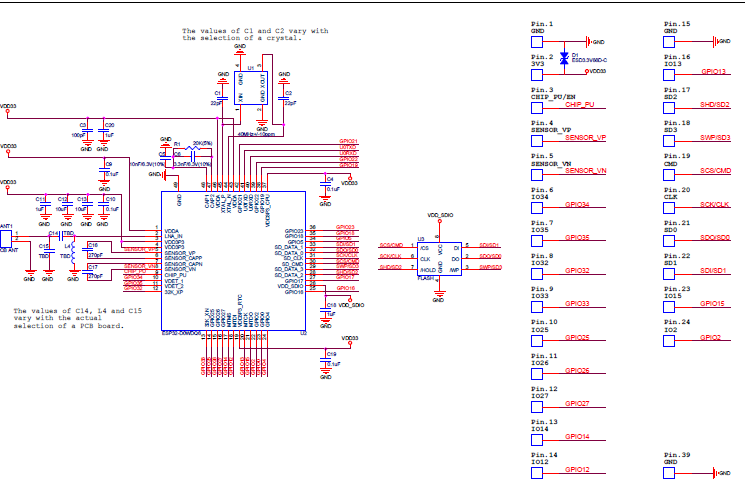

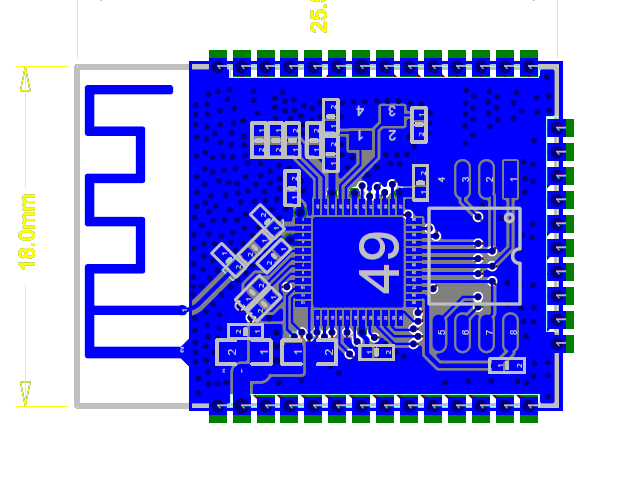

圖紙說明：PCB圖

開發環境：Pads

簡單概述：

ESP32-WROOM-32 是一款通用型Wi-Fi+BT+BLE MCU 模組，功能強大，用途廣泛，可以用于低功耗傳感器網絡和要求極高的任務，例如語音編碼、音頻流和MP3 解碼等。此款 ESP32-WROOM-32模組的核心是ESP32-D0WDQ6 芯片*，具有可擴展、自適應的特點。兩個CPU 核可以被單獨控制。時鐘頻率的調節范圍為80 MHz 到240 MHz。

ESP32-WROOM-32模組集成了傳統藍牙、低功耗藍牙和Wi-Fi，具有廣泛的用途：Wi-Fi 支持極大范圍的通信連接，也支持通過路由器直接連接互聯網；而藍牙可以讓用戶連接手機或者廣播BLE Beacon 以便于信號檢測。

目錄│文件列表:

 │ esp32-wroom-32_datasheet_cn.pdf

 └ ESP32-WROOM-32 模組硬件設計

    └ ESP32-WROOM-32 模組硬件設計

       │ esp-wroom-32_reference_design_v1.0_0.zip

       └ esp-wroom-32_reference_design_v1.1

          └ ESP-WROOM-32_Reference_Design_V1.1

             │ readme_for_V1.1.pdf

             └ ESP-WROOM-32_Reference_Design_V1.1

                │ .DS_Store

                │ 05_BOM.xlsx

                ├ 01_Schematic

                │  │ SCH_ESP_WROOM_32_6X6.DSN

                │  └ sch_esp_wroom_32_6x6.pdf

                ├ 02_PCB Layout

                │  │ ESP32_MODULE_6x6_A.pcb

                │  └ ESP32_MODULE_6x6_A.pdf

                └ 03_Gerber

                   │ art001.pho

                   │ art001.rep

                   │ art002.pho

                   │ art002.rep

                   │ art003.pho

                   │ art003.rep

                   │ art004.pho

                   │ art004.rep

                   │ dd001124.pho

                   │ dd001124.rep

                   │ drl001.drl

                   │ drl001.lst

                   │ drl001.rep

                   │ sm001121.pho

                   │ sm001121.rep

                   │ sm004128.pho

                   │ sm004128.rep

                   │ smd001123.pho

                   │ smd001123.rep

                   │ smd004122.pho

                   │ smd004122.rep

                   │ ssb004129.pho

                   │ ssb004129.rep

                   │ sst001126.pho

                   └ sst001126.rep
