項目編號：P102

文件大?。?30K

圖紙說明：PCB圖

開發環境：AD2020

簡單概述

一、 尺寸：長143mmX寬110mmX高20mm

二、 主要芯片：?jiǎn)纹瑱C(jī)STC89C52RC 繼電器 光耦

三、 工作電壓：有直流12V及24V可選。

四、特點：

電路結構簡單，穩定可靠，采用最新款STC單片機，運行速度快，單片機預留擴展接口。

1、具有八路輸入信號指示燈，八路繼電器吸合指示燈，電源指示燈。

2、板子功耗小于8W

3、額定切換電流10A以內，切換電壓250V以內

4、單路最大切換功率500W 額定功率300W

5、繼電器壽命1000000次以上。

6、電器絕緣電阻100M

7、觸電耐壓1000V

8、繼電器最大吸合時間15mS 毫秒

9、繼電器最大釋放時間5mS  毫秒

10、工作溫度-40度至 +70度

11、工作濕度 40%  ~ 80%RH

12、8路光電隔離輸入，8路光電隔離輸出

13、8輸入低電平有效（即：NPN輸入）

14、8路輸出開關量輸出（即：干接點輸出）

15、具有MAX232通訊。

16、單片機所有IO口都引出，客戶可以自己編程擴展功能

17、可以選擇使用外部EEPROM 作為存儲單元

18、電路具有，防反接保護、過流保護、續流保護、壓敏保護等

19、單片機可以自行更換，可以選擇替換型的STC系列單片機

20、我們提供電路相關的，原理圖、例程、開發環境、下載軟件等相關資料

適用場合：工業控制、產品開發、項目設計，自動化改造等

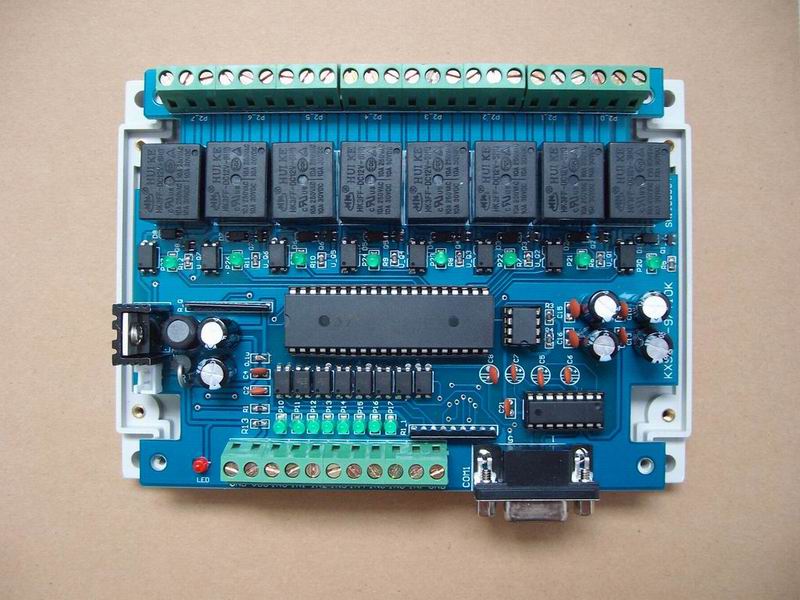

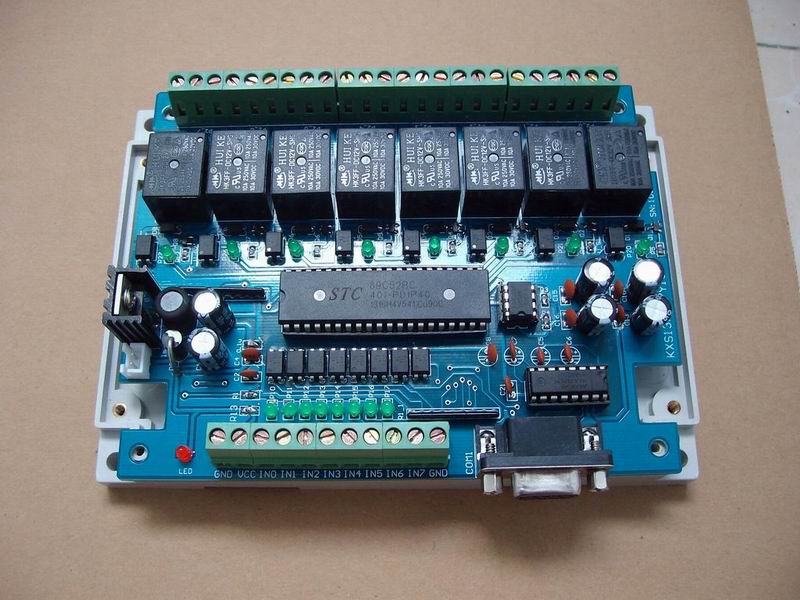

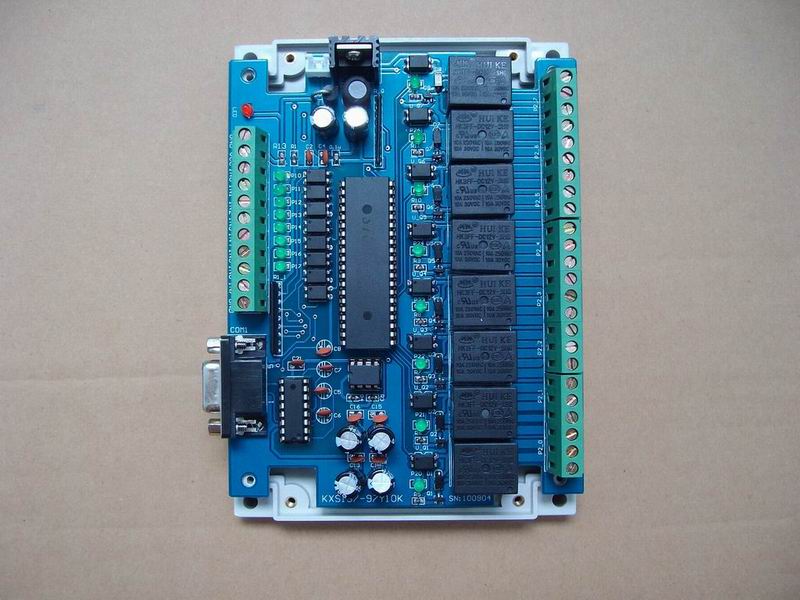

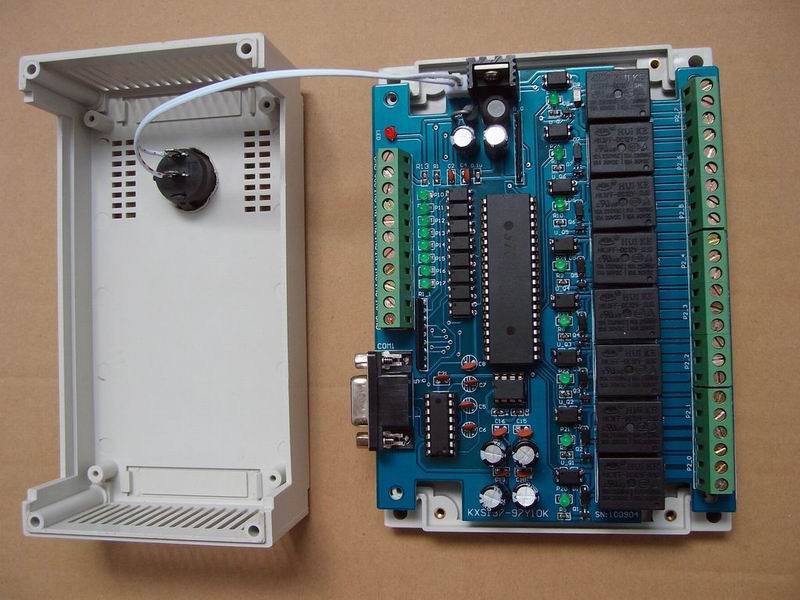

實物圖：

目錄│文件列表:

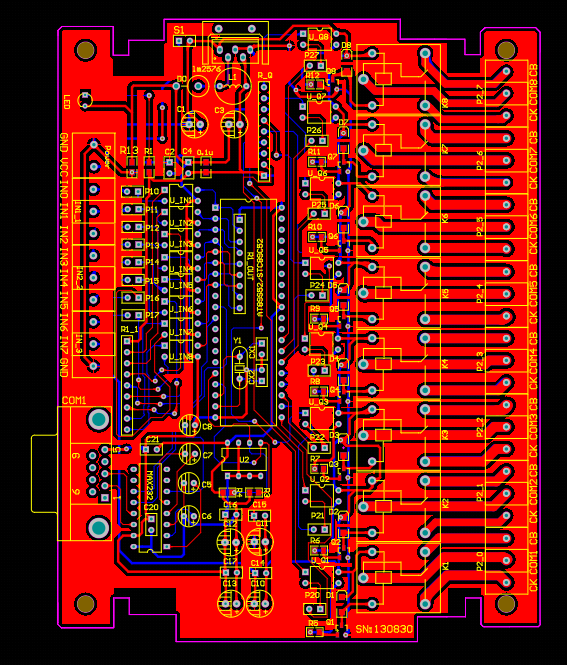

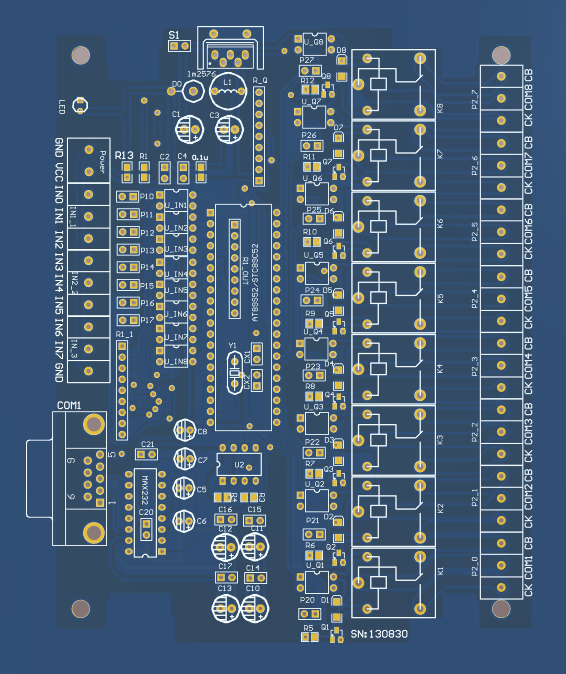

 ├ PCB圖

 │  │ PCB圖.PcbDoc

 │  └ PCB圖.PcbDoc.htm

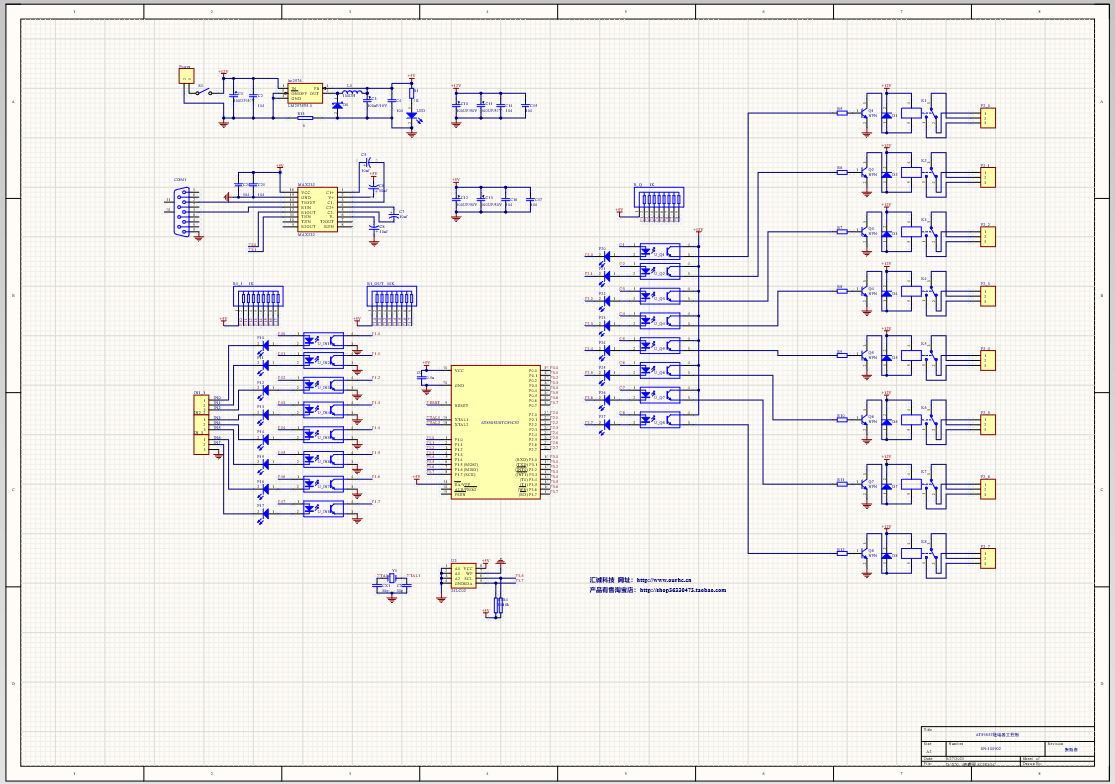

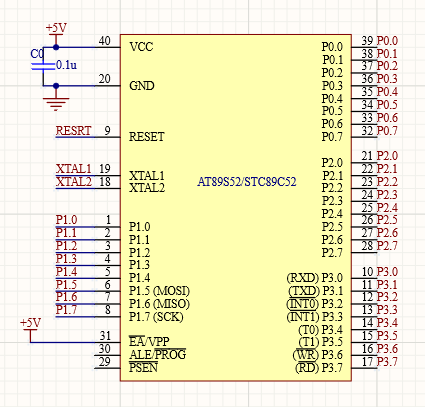

 └ 原理圖

    └ 原理圖.SCHDOC
