項目編號：P103

文件大小：9M

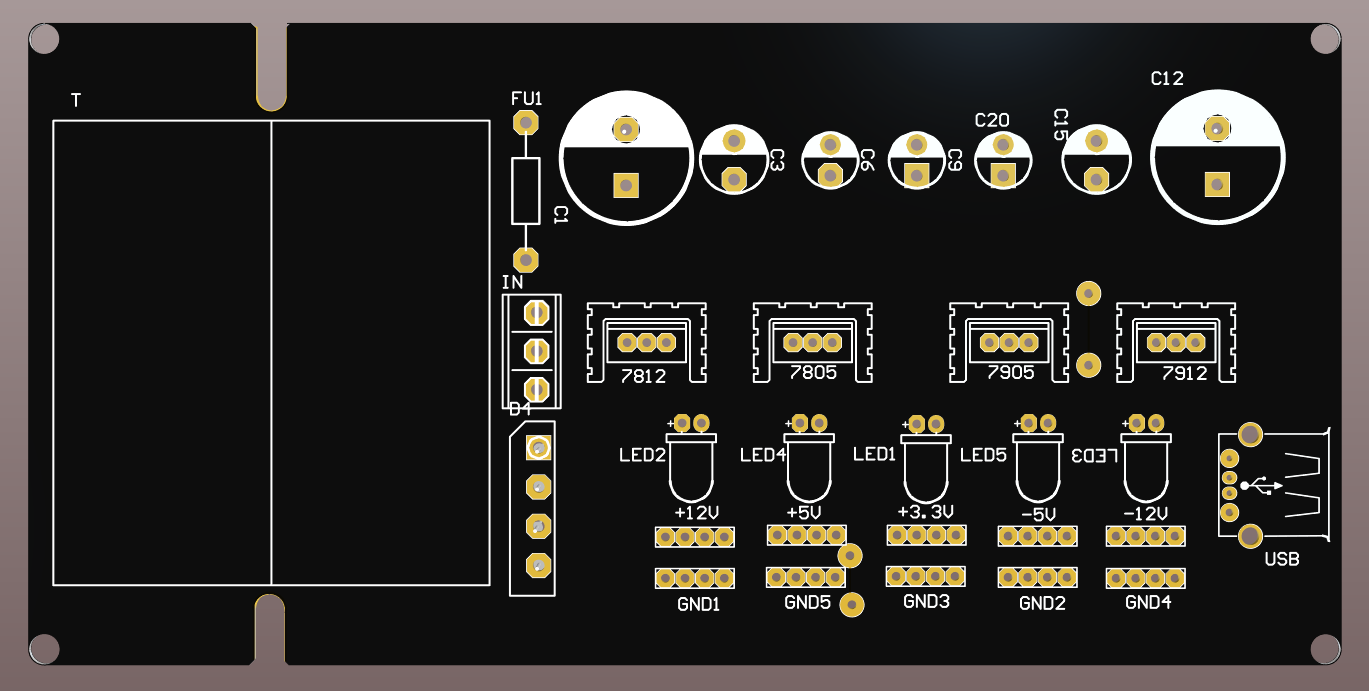

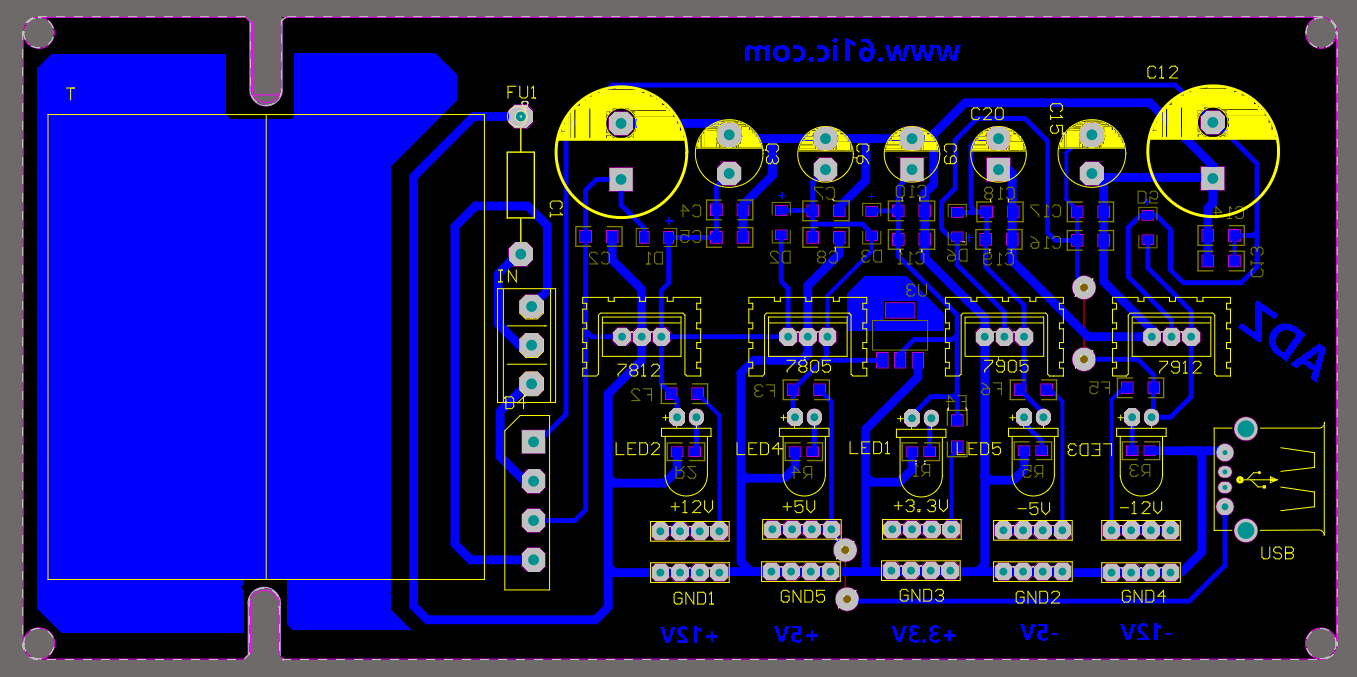

圖紙說明：PCB圖

開發環境：AD2020

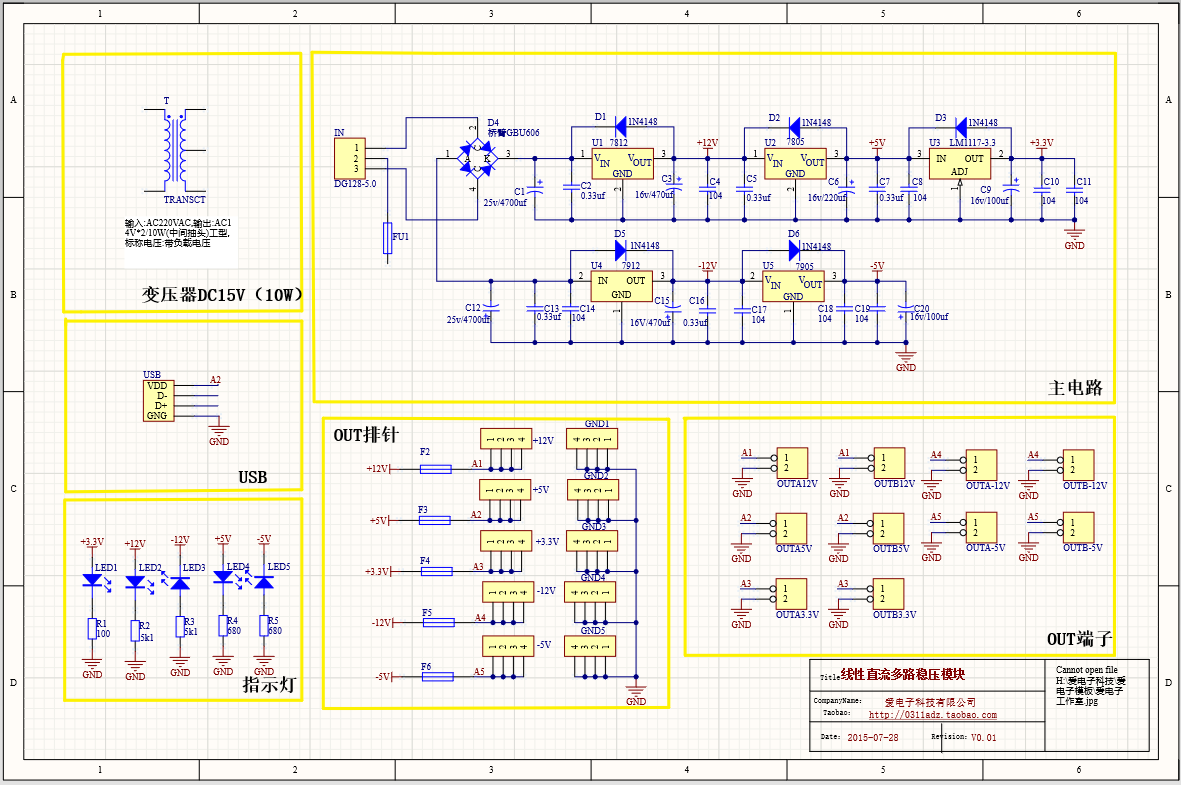

簡單概述

主要為參加比賽的同學設計，直接可以制作單面板，不論做什么題目電源都是必備的。

（1）線性直流穩壓電源，7種電源輸出，分別是+3.3V、+5V、-5V、+12V、-12V，可調電壓源 和可調恒流源。每一種電源都有多路輸出，方便使用。

（2）獨特設計，各電源均有接出孔引出，可方便用戶萬用表接口。

（3）每一種電源輸出的最大電流為800mA。

（4）每一種電源輸出的最大紋波電壓小于2.5mV。

（6）設計有自恢復保險絲，提供1A過流保護。

（6）設計有自恢復保險絲，提供1A過流保護。
