簡要概述
青島大學2020年電賽校選代碼
要求：
1.三種控制模式，對應PWM（1000HZ）輸出20/30/70
2.數碼管動態顯示模式，溫度和倒計時
3.按鍵控制工作模式，定時運行，停止和溫度顯示
4.DS18B20溫度檢測
5.LED顯示工作模式
方案：使用freeRTOS，設置了六個進程，分別為控制中心，按鍵檢測，溫度檢測，數碼管顯示，PWM輸出，LED顯示。
電路部分

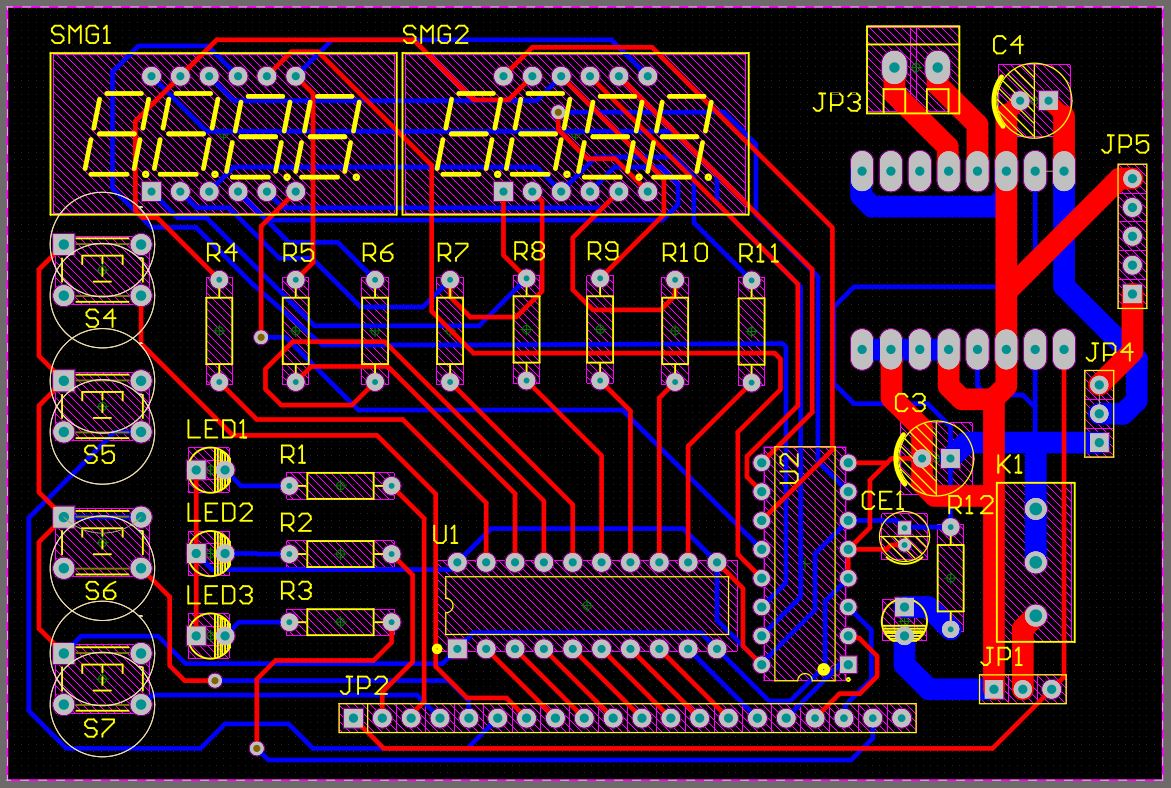

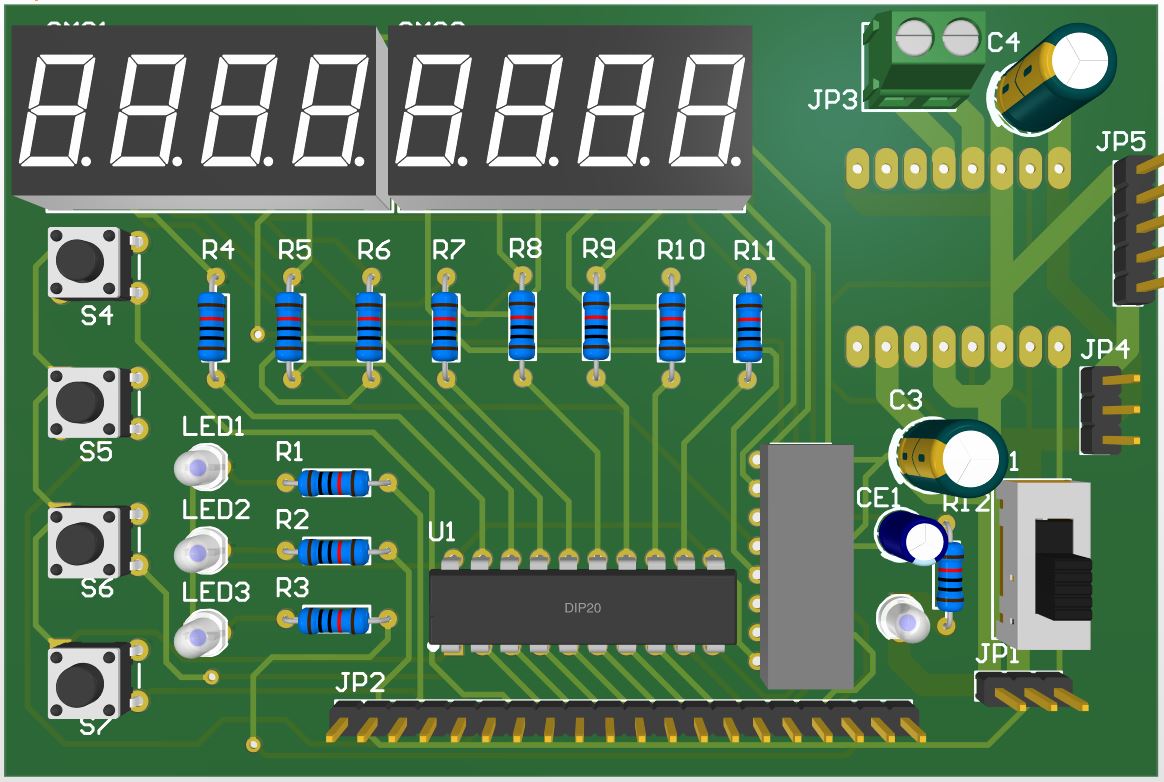

原理圖與PCB繪制都使用AD完成，放在/PCB目錄下，與正點原子mini板通過排母連接，電源通過排線連接，同時提供額外的供電接口，使用跳線切換。電機驅動模塊使用TB6612FNG,額外供電接口使用USB轉2.54mm排針。數碼管驅動使用74LS138與74HC573。
備注
1.使用了正點原子mini板上的PB2接口作為輸入，因為PB2在板子上用作BOOT1,通過跳線接地,所以不使用跳線帽，而是通過一個100k電阻下拉。
2.原理圖與實際PCB切換了PC9與PB14,還有其他差別，以PCB為準。
3.使用板載DS18B20,溫度檢測與延時代碼均來自網絡。
4.PCB上的開關和接線端子封裝有問題，實際直接使用導線短接。
