項目編號：E531

文件大?。?21K

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述

文件夾說明

• HARDWARE 外設模塊的驅動代碼（oled，key）

• OBJ 可執行文件（可直接燒進板子）

• SYSTEM 配置系統的一些文件

• USER 工程目錄文件（可打開直接keil編程）

• keilkilll.bat 刪除編譯時所產生的中間文件

注意 這里用小愛同學遠程控制，這邊STM32開發板和ESP8266沒有用串口連接 直接用GPIOI口來操作的，所以ESP8266模塊需要燒寫固定的程序，程序在下面文件夾

• ESP8266 代碼在此文件夾,用Arduino IDE來編譯 可執行文件我就不放了，因?yàn)樾枰渲米约旱脑O(shè)備的秘鑰

開發環境

• STM32F103ZET6開發板

• ESP8266

• keil5

• Arduino

• C語言

程序框架

1. 用戶模式

2. 管理員模式

外設模塊

• oled屏(0.96寸128x64 spi)

• 4x4 薄膜鍵盤

• DHT11溫濕度傳感器驅動

• 紅外人體檢測驅動

• LED燈驅動

• 蜂鳴器驅動

實現功能

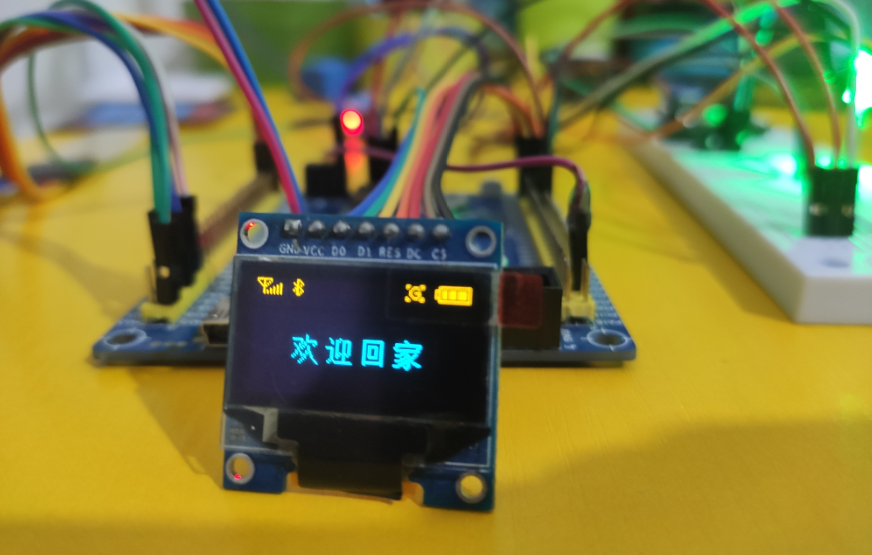

1. 開啟設備的開機動畫顯示

2. 紅人體檢測，當人靠近時led燈亮，oled屏自動點亮

3. 休眠模式，一定時間不操作屏幕會自動退回到主頁面，并且熄滅

4. 溫濕度顯示，在待機狀態下，主頁面和溫濕度頁面交替顯示

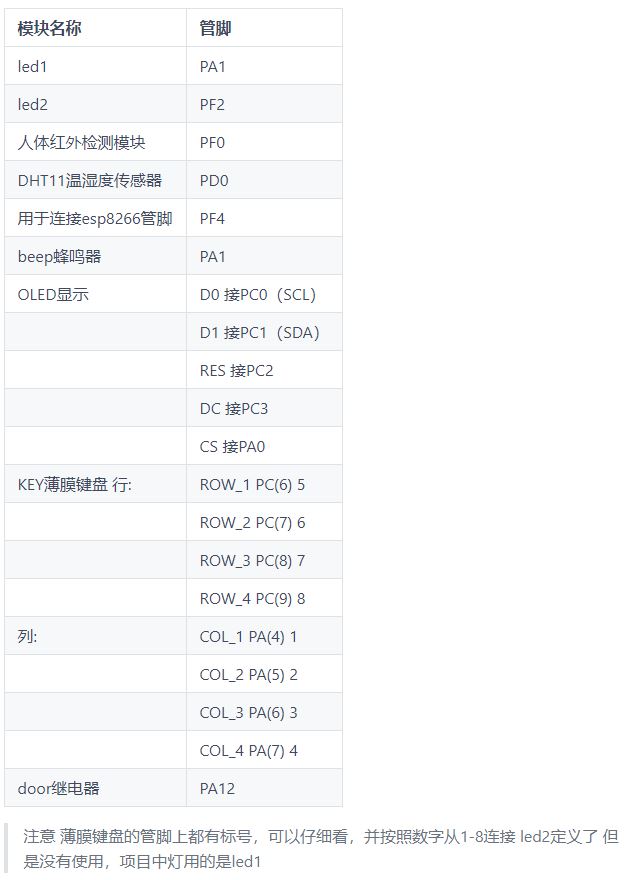

管腳連接定義

1. STM32F103ZET6開發板

目錄│文件列表:

 └ door

    └ door

       │ keilkilll.bat

       ├ CORE

       │  │ core_cm3.c

       │  │ core_cm3.h

       │  │ startup_stm32f10x_hd.s

       │  └ startup_stm32f10x_md.s

       ├ ESP8266

       │  └ blinker_door.ino

       ├ HARDWARE

       │  ├ BEEP

       │  │  │ beep.c

       │  │  └ beep.h

       │  ├ blinker

       │  │  │ blinker.c

       │  │  └ blinker.h

       │  ├ DHT11

       │  │  │ DHT11.c

       │  │  └ DHT11.h

       │  ├ Door

       │  │  │ door.c

       │  │  └ door.h

       │  ├ KEY

       │  │  │ key.c

       │  │  └ key.h

       │  ├ OLED

       │  │  │ bmp.h

       │  │  │ oled.c

       │  │  │ oled.h

       │  │  │ oledfont.h

       │  │  └ oledfun.h

       │  └ SR501

       │     │ sr.c

       │     └ sr.h

       ├ OBJ

       │  └ OLED.hex

       ├ STM32F10x_FWLib

       │  ├ inc

       │  │  │ misc.h

       │  │  │ stm32f10x_adc.h

       │  │  │ stm32f10x_bkp.h

       │  │  │ stm32f10x_can.h

       │  │  │ stm32f10x_cec.h

       │  │  │ stm32f10x_crc.h

       │  │  │ stm32f10x_dac.h

       │  │  │ stm32f10x_dbgmcu.h

       │  │  │ stm32f10x_dma.h

       │  │  │ stm32f10x_exti.h

       │  │  │ stm32f10x_flash.h

       │  │  │ stm32f10x_fsmc.h

       │  │  │ stm32f10x_gpio.h

       │  │  │ stm32f10x_i2c.h

       │  │  │ stm32f10x_iwdg.h

       │  │  │ stm32f10x_pwr.h

       │  │  │ stm32f10x_rcc.h

       │  │  │ stm32f10x_rtc.h

       │  │  │ stm32f10x_sdio.h

       │  │  │ stm32f10x_spi.h

       │  │  │ stm32f10x_tim.h

       │  │  │ stm32f10x_usart.h

       │  │  └ stm32f10x_wwdg.h

       │  └ src

       │     │ misc.c

       │     │ stm32f10x_adc.c

       │     │ stm32f10x_bkp.c

       │     │ stm32f10x_can.c

       │     │ stm32f10x_cec.c

       │     │ stm32f10x_crc.c

       │     │ stm32f10x_dac.c

       │     │ stm32f10x_dbgmcu.c

       │     │ stm32f10x_dma.c

       │     │ stm32f10x_exti.c

       │     │ stm32f10x_flash.c

       │     │ stm32f10x_fsmc.c

       │     │ stm32f10x_gpio.c

       │     │ stm32f10x_i2c.c

       │     │ stm32f10x_iwdg.c

       │     │ stm32f10x_pwr.c

       │     │ stm32f10x_rcc.c

       │     │ stm32f10x_rtc.c

       │     │ stm32f10x_sdio.c

       │     │ stm32f10x_spi.c

       │     │ stm32f10x_tim.c

       │     │ stm32f10x_usart.c

       │     └ stm32f10x_wwdg.c

       ├ SYSTEM

       │  ├ delay

       │  │  │ delay.c

       │  │  └ delay.h

       │  ├ sys

       │  │  │ sys.c

       │  │  └ sys.h

       │  └ usart

       │     │ usart.c

       │     └ usart.h

       └ USER

          │ JLinkSettings.ini

          │ LED.c

          │ led.h

          │ main.c

          │ OLED.uvguix.Administrator

          │ OLED.uvguix.evk

          │ OLED.uvguix.翟富強

          │ OLED.uvoptx

          │ OLED.uvproj.saved_uv4

          │ OLED.uvprojx

          │ stm32f10x.h

          │ stm32f10x_conf.h

          │ stm32f10x_it.c

          │ stm32f10x_it.h

          │ system_stm32f10x.c

          └ system_stm32f10x.h
