項目編號：E404
文件大?。?6M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述
本文主要講述的是一款基于無線充電電動小車的設計。通過對四輪玩具車的簡單改造，使車身重量的減輕，阻力變小。采用超級電容（法拉電容）用于小車運行過程前的電能存儲，選用TI公司生產的TPS63020芯片完成給電動車的供電。無線充電的發射端通過使用單片機控制，使得標準充電時間正好為1分鐘，并設有到時提醒。無線充電的接收端設有檢測電路，使小車在充電1分鐘后的前進。采用理論分析的方法對小車進行在斜面和平面運行時進行受力分解和理論值的計算，確定對電動機的選型與驅動電路以及小車車輪的設計。在理論分析后，然后確定超級電容的容量，從而使得小車能夠完成在水平面與斜面的運動。
無線充電發射電路
無線接收及斷電自啟

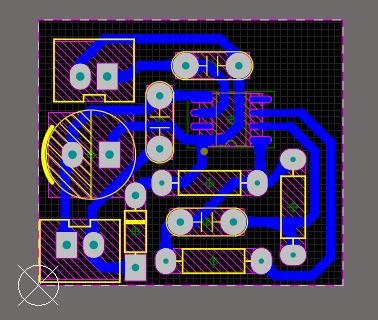

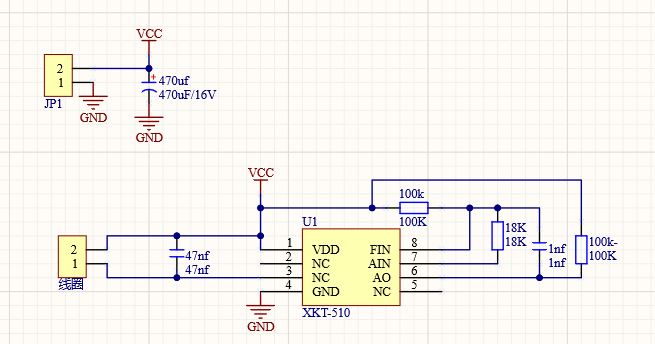

無線充電電路

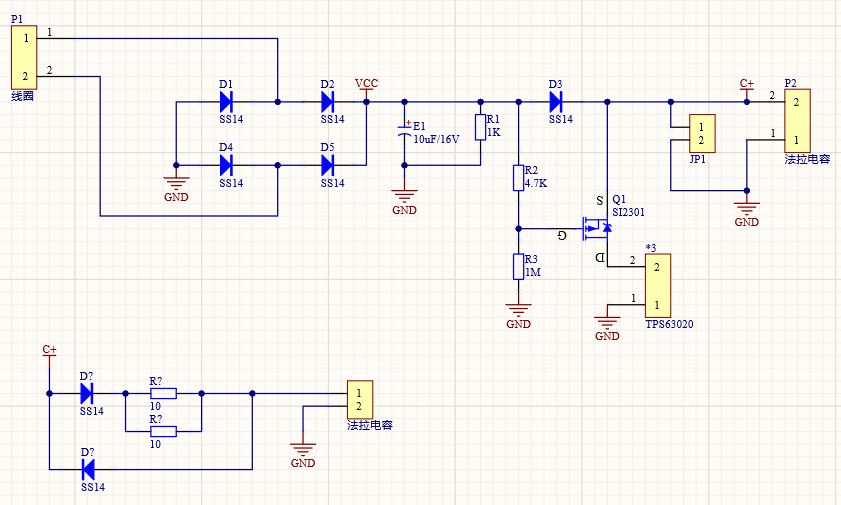

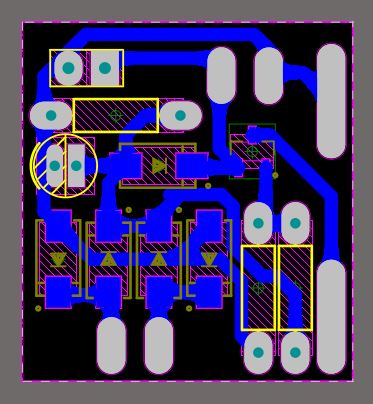

斷電自啟電路
