項目編號：E401

文件大?。?.5M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述

市售無線充電商品多以無線充電聯盟(WPC)的 Qi 產品為主，其主要核心分為電力、通訊、及系統控制等三個主體。其中系統控制大多以 MCU為控制處理的核心，而舉凡市售有 32-bit ARM-base、8-bit RISC、8051…等微處理器。而 HOLTEK 的 HT66FW2230  為專用 Wireless Charger Flash MCU，并內建 『直驅 Power MOS  互補式 PWM』及『簡化外部解調電路』等功能，符合 WPC Qi  無線充電電力發射器(Transmitter)設計規范的需求。本文將簡述 WPC Qi 無線充電商品的架構，及運用 HT66FW2230 完成 WPC Qi  最新 1.1.2 版無線充電電力發射器(Transmitter)的認證。

另外，異物偵測已列入為 WPC Qi 最新的 v1.1.2 版本認證之測試項目，其結合過溫保護(OTP)，以作為安全保護機制。一般則采用 RX 的 Received Power  信息，以及 TX 所消耗的功率，進行功率計算，當功率大于異物消耗功率的設定值，則判定有異物存在的狀況出現。加上 HT66FW2230 模塊內建有過流保護(OCP)、過壓保護(OVP)、電源輸入電壓量測、指示電路控制…等保護措施及指示功能。

簡而言之， HT66FW2230 所內建的一般/直驅 Power MOS 互補 PWM 輸出、解調 Demodulation 功能、及脈波產生器(CLK Generator)等功能，已達到符合 Qi TX 設計需求，并獲得 Qi  的TX 認證。 WPC Qi  產品的效率約 70% ~ 75%，而 HT66FW2230  模塊同樣達到該水平。HOLTEK 將會提供 HT66FW2230 認證模塊硬件參考設計(Reference Design)與認證句柄(Certification Source Code)方案，以服務客戶。 同時未來將朝規劃開發Qi其他型式的發射端設計規格(如Fig. 8所示)。

目錄│文件列表:

 └ 設計項目

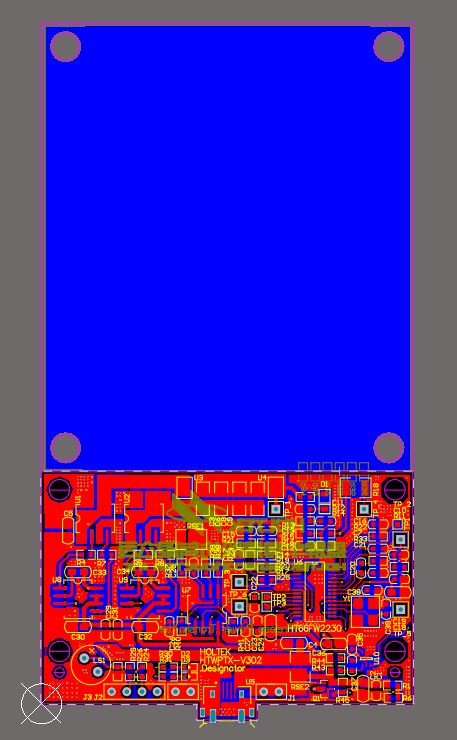

    │ PCB Layout-C20003-A.pdf

    │ 中文文檔_Holtek__CN.pdf

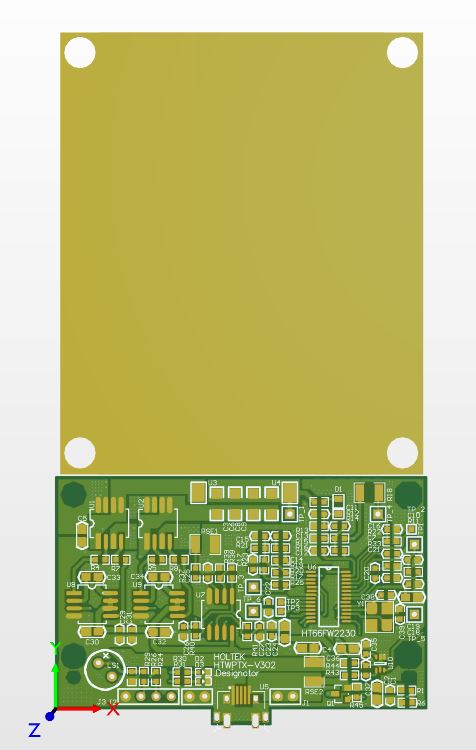

    ├ AD PCB文件

    │  └ AD_PCB文件

    │     │ AD_PCB.PcbDoc

    │     │ AD_PCB.PcbDoc.htm

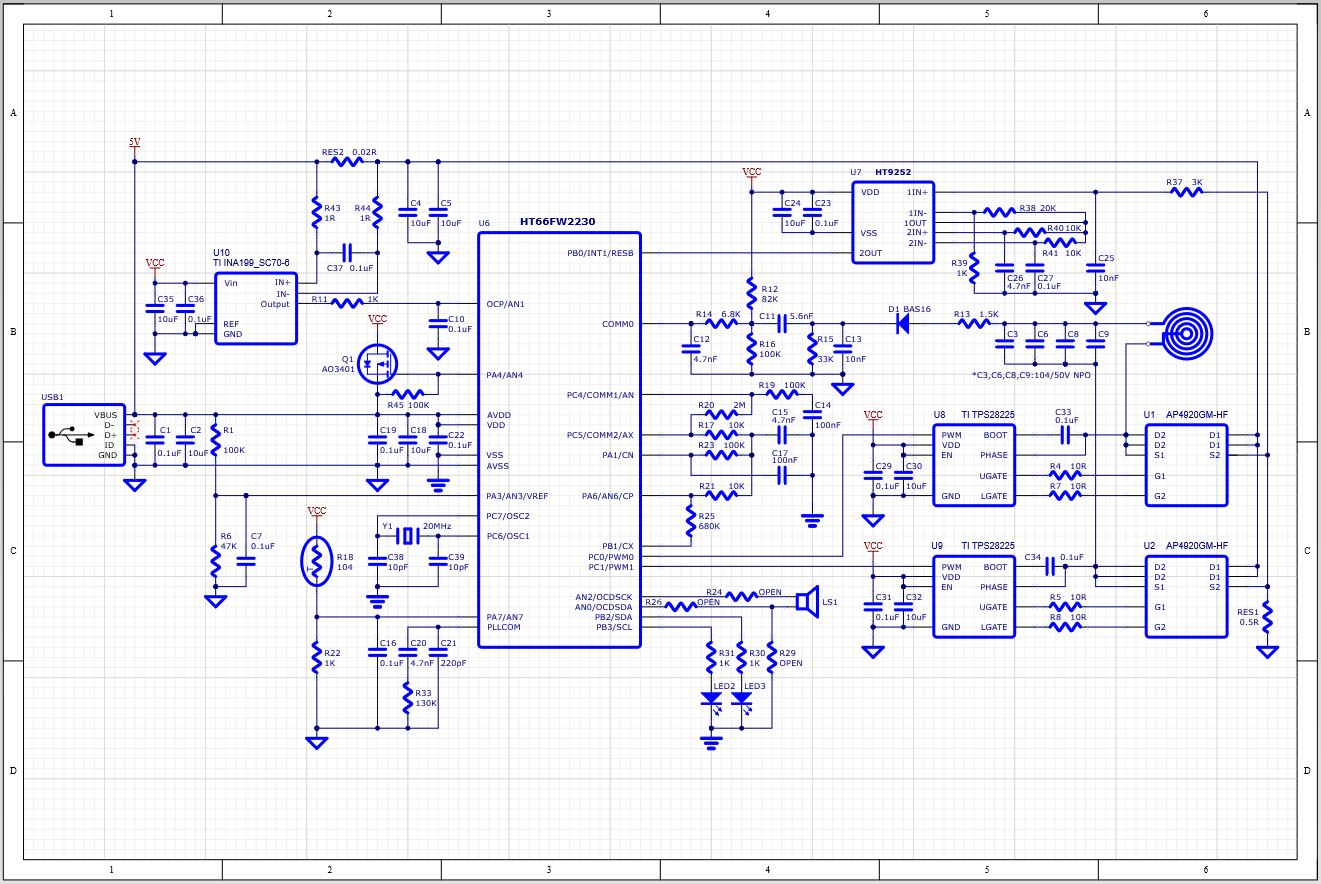

    ├ 原理圖

    │  └ 原理圖.SchDoc

    └ 源碼

       └ 源碼

          │ Decode.asm

          │ Decode.OBJ

          │ Delay.asm

          │ Delay.OBJ

          │ DemoFun.asm

          │ DemoFun.OBJ

          │ Detection.asm

          │ Detection.OBJ

          │ ForeignObject.OBJ

          │ Isen.asm

          │ Isen.OBJ

          │ LibWPTX2230v302.asm

          │ LibWPTX2230v302.bin

          │ LibWPTX2230v302.CV

          │ LibWPTX2230v302.DBG

          │ LibWPTX2230v302.list

          │ LibWPTX2230v302.MEM

          │ LibWPTX2230v302.MTP

          │ LibWPTX2230v302.OBJ

          │ LibWPTX2230v302.opt

          │ LibWPTX2230v302.pjt

          │ LibWPTX2230v302.pjtx

          │ LibWPTX2230v302.pjw

          │ LibWPTX2230v302.TSK

          │ Math.asm

          │ Math.OBJ

          │ Other.asm

          │ Other.OBJ

          │ PackageData.asm

          │ PackageData.OBJ

          │ PID.asm

          │ PID.OBJ

          │ PIDCE.OBJ

          │ ReciPackageDataUnit.asm

          │ ReciPackageDataUnit.OBJ

          │ ReciPackageDataUnitPreee1.OBJ

          │ STMtimer.asm

          │ STMtimer.OBJ

          │ SvPara.OBJ

          │ TxUserDEF2230v302.INC

          │ TxUserVAR2230v302.asm

          │ TxUserVAR2230v302.OBJ

          └ V302_20150112.lib
