項目編號：E359

文件大?。?00K

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

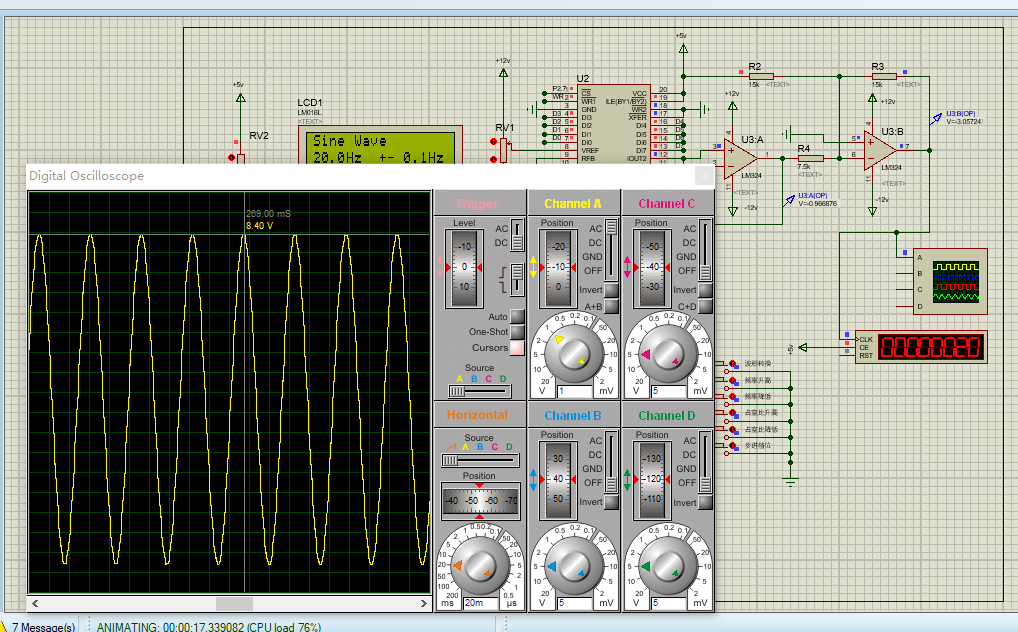

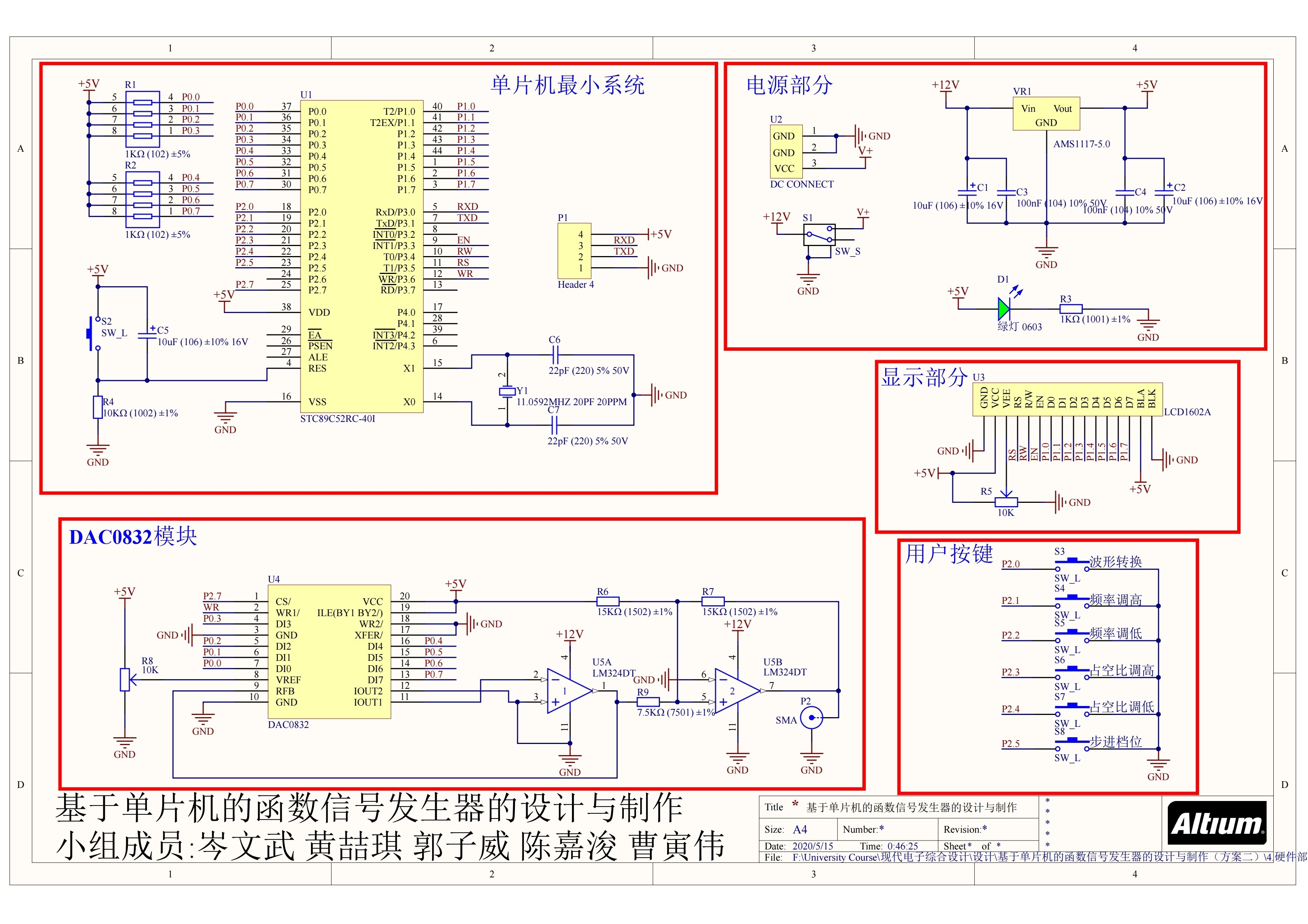

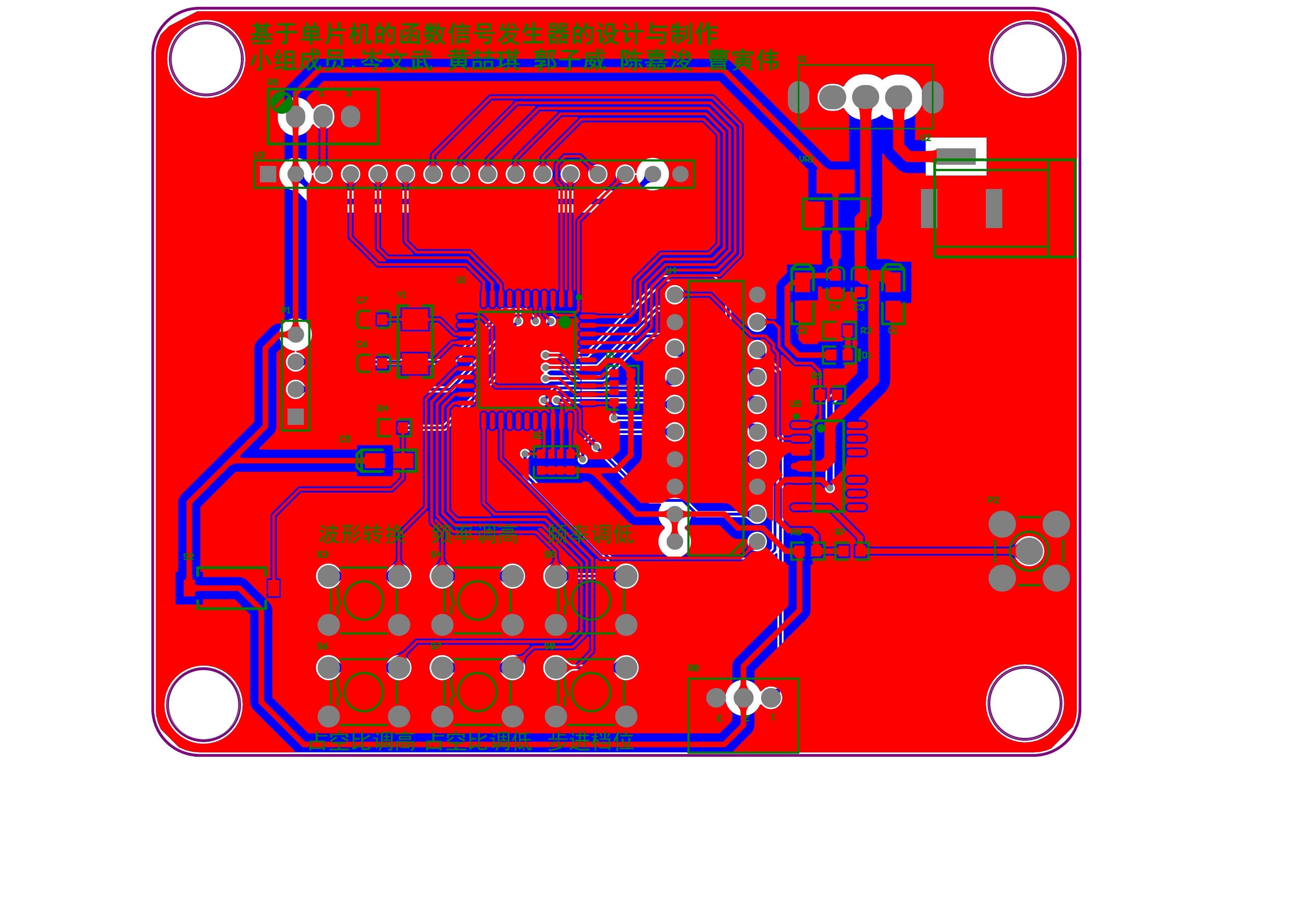

這是一個課程設計的課題，基于單片機的函數信號發生器的設計與制作，開發環境是單片機愛好者所熟知的Keil C51，仿真環境為Proteus 8.6 SP2，硬件開發環境是Altium designer 16，設計目標是通過單片機實現模擬DDS任意波形發生器，系統應采用DAC芯片與單片機進行數模轉換，要求可輸出不同振幅、頻率的不同種類的波形，頻率程控范圍大，精度高、功耗低。?。?！實際成果：（發現不少仿真軟件坑點）可產生正弦波、三角波、方波、鋸齒波，頻率、幅值、占空比（指方波）分別可調，調節步進值可調，波形種類可調，幅值0~12V可調，LCD顯示，頻率最佳為1~99Hz可調（讓人失望了），理論可調節至1Mhz，實際在仿真軟件中，頻率到1Khz已經很難采集，主要是采集速度實在是太慢了，實物驗證由于疫情的原因暫時未驗證，注意：proteus有一個坑點是頻率計識別的高電平需要是4V以上

目錄│文件列表:

 └ Signal_Generator

    │ 仿真及程序部分.rar

    │ 電子綜合設計報告.doc

    │ 硬件部分.rar

    └ 答辯PPT.ppt
