簡要概述：

首先，說明一下開源這個仿真器的原因。

1、XDS510仿真器能夠調試TI公司絕大多數的DSP器件，仿真速度比較快。將該仿真器的資料公布出來，可以進一步降低學習DSP的門檻，給更多的人提供學習DSP的機會。
2、目前，介紹該仿真器的資料已經比較多，也有很多網友根據這些資料進行DIY。其中有成功的，也有失敗的。究其原因是網上的資料透明度不夠高，很多地方存在歧義或者避而不談。我們成功開發了該仿真器，了解該仿真器制作過程中存在的一些問題。將該仿真器開源，一者可以幫助喜歡DIY的網友解決一些問題，二者是想請網友們提供更好的解決思路，從而進一步完善該仿真器。畢竟我們的技術水平有限，而我們的論壇是高手如云之地。
3、下面對資料進行說明：

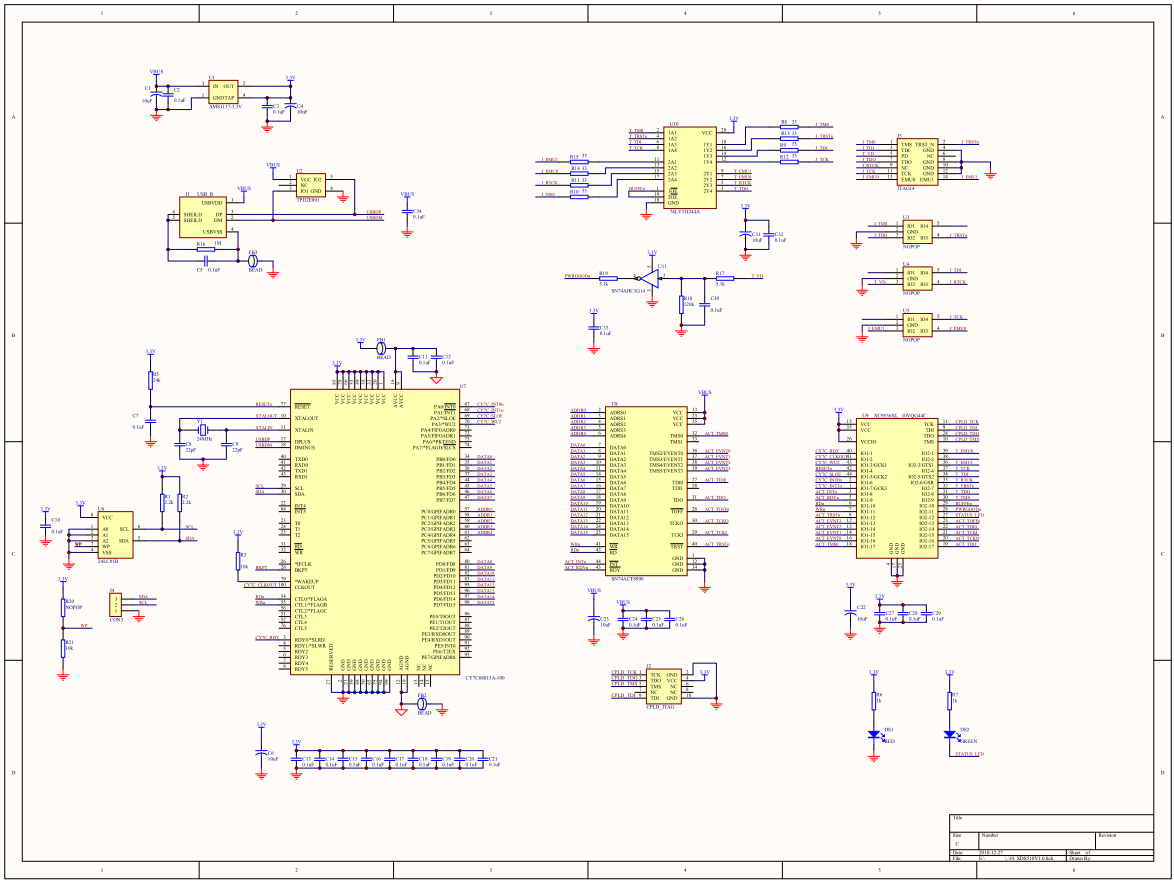

　　1、原理圖。在研究該仿真器的過程中，參考了網上的多個版本的資料，進行了分析和綜合(在此需要感謝那些熱心的網友)。大多數版本都是采用的CY7C68013A + SN74ACT8990 + CPLD的形式，其中關于該仿真器制作的論文《基于USB2.0接口的DSP仿真技術》沒有采用CPLD，而是采用了跳線的形式。網上版本的原理圖連線多數混亂，按照個人習慣，給連線關系添加了網絡標號，看著比較舒服了些，也避免了一部分歧義。
　　2、EEPROM。其中存儲的內容是：0xC0, 0x05, 0x11 ,0x01, 0xE0, 0x01, 0x00, 0x01, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF。在板子上設置了專門的燒寫口，可以通過外部工具燒寫。
　　3、CPLD。在這里只是實現了一個簡單的邏輯粘合，邏輯比較簡單。這也是很多開發中的一個瓶頸，很多資料對這里是避而不談。我采用的軟件版本是ISE10.1，在板上設有CPLD的燒寫口。

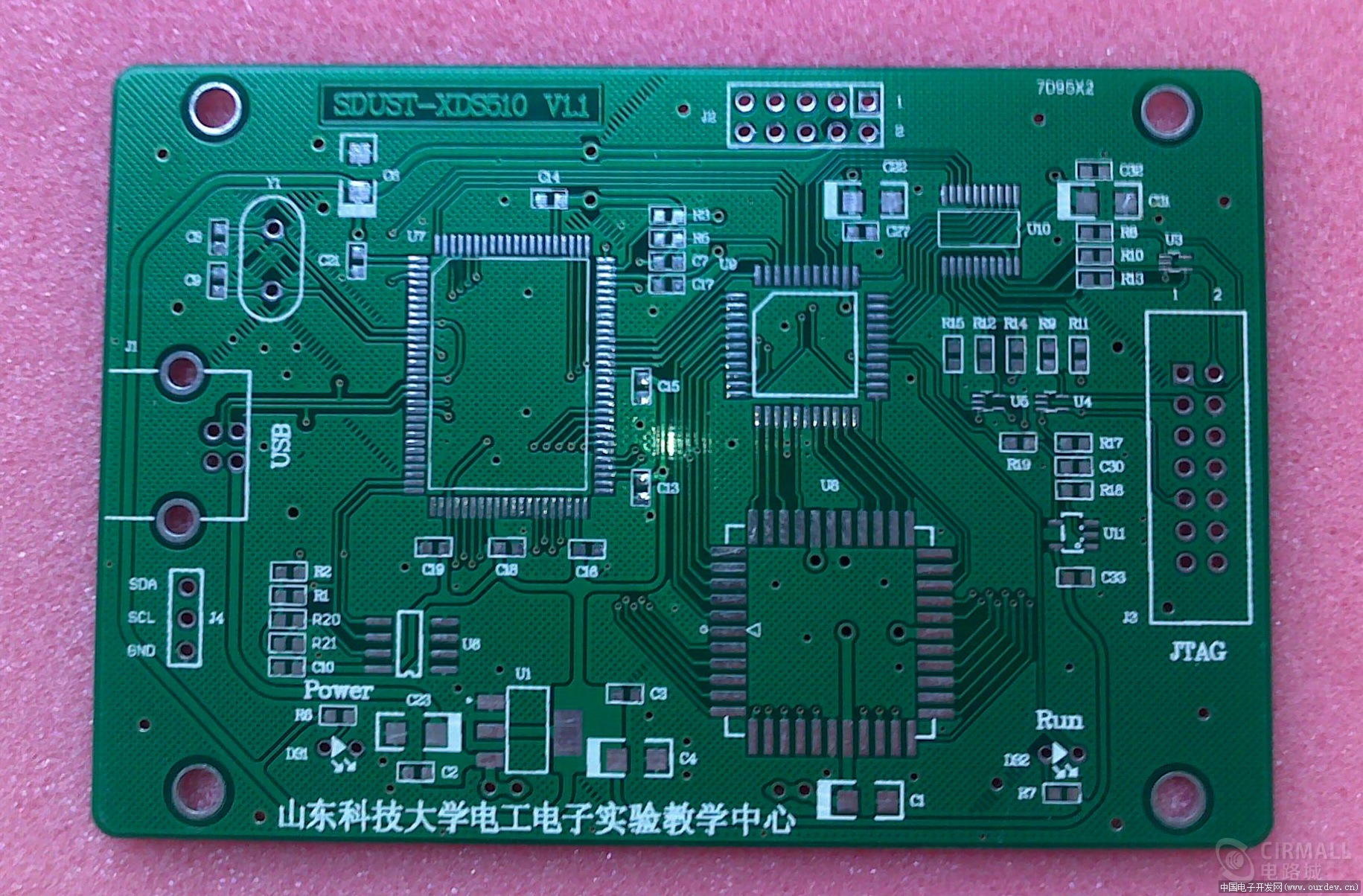

XDS510仿真器PCB實物截圖：
