項目編號：E2488

文件大?。?04K

源碼說明：帶中文注釋

開發環境：C編譯器

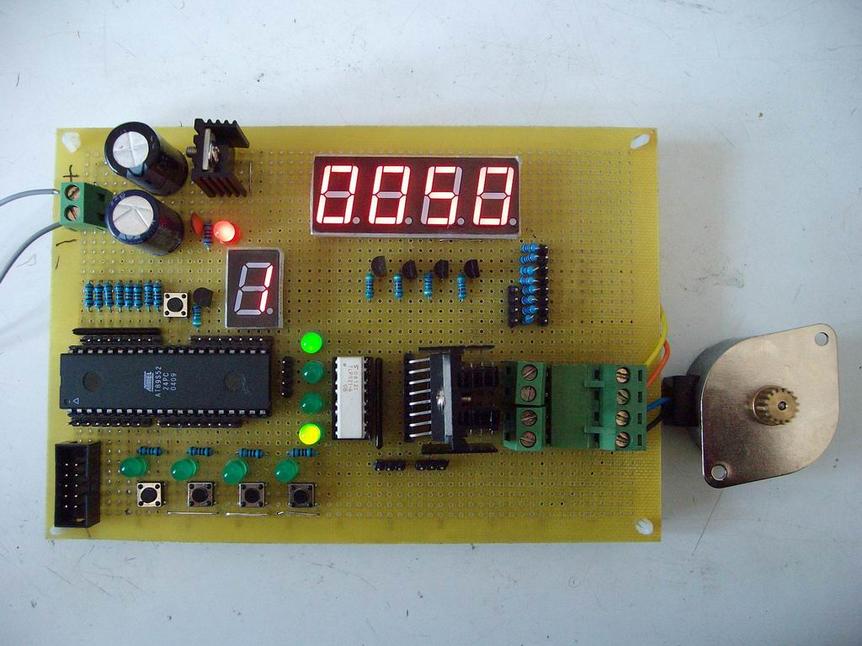

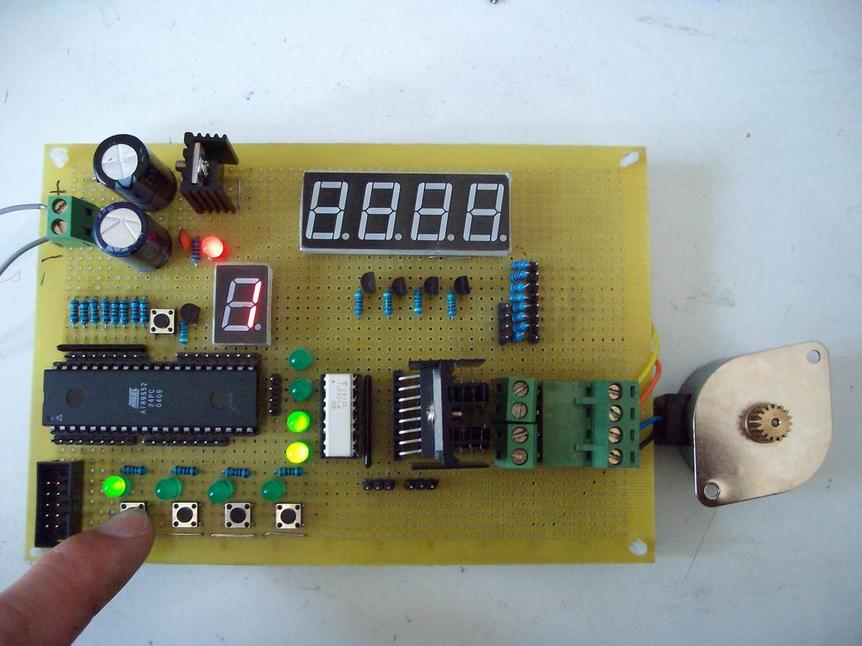

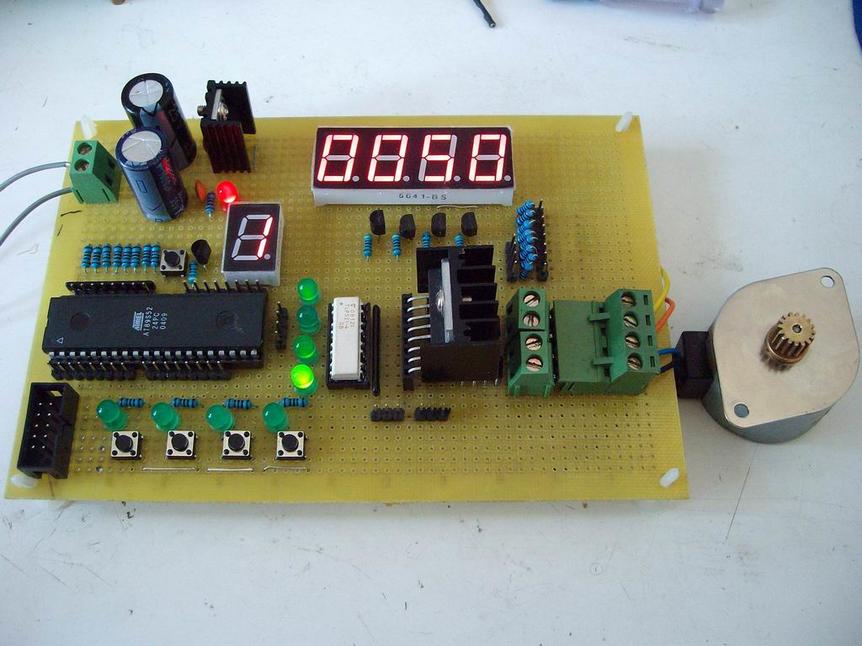

簡要概述

輸入電壓12V，經穩壓電路后輸出5V電壓；（12V給電機供電）

電路中四個按鍵控制電機轉速：（由左到右1：正轉 ；2: 反轉 ；3: 加速；4: 減速；）

電路中的四位一體數碼管顯示轉速；

電路中的單獨的數碼管顯示電機的檔位（正轉為1；反轉為2；加速為3；減速為4）；

加速/（減速）時：每按一次按鍵數碼管顯示轉速加1/（減1）

電機驅動電路輸入端的四個接線端由上到下依次為P1_0,P1_1,P1_2,P1_3

目錄│文件列表:

 └ 項目

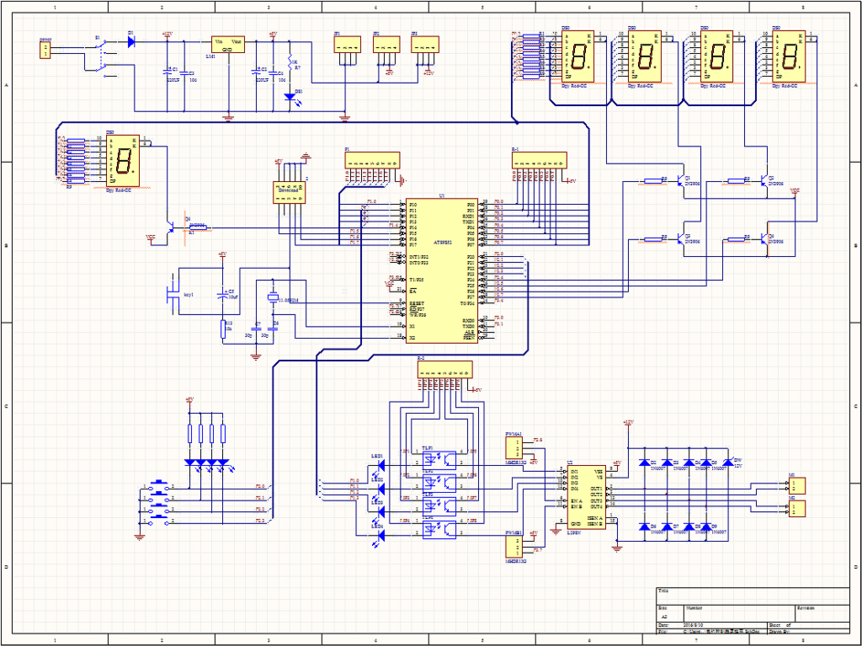

    │ 電機控制器原理圖.SchDoc

    │ 電機驅動器說明.doc

    └ 最終程序

          │ led

          │ led.c

          │ led.hex

          │ led.lnp

          │ led.LST

          │ led.M51

          │ led.OBJ

          │ led.Opt

          │ led.plg

          │ led.Uv2

          │ led_Opt.Bak

          │ led_Uv2.Bak

          │ STARTUP.A51

          │ STARTUP.LST

          └ STARTUP.OBJ
