項目編號：E1297

文件大小：14K

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

沒事看網上有氬弧焊機脈沖控制器自己做了一個，用單面PCB加跳線，感光法做的PCB板，雙面板業余條件過孔太難搞了，用了2個4位共陽極數碼管，一個顯示高電平時間ms，一個顯示低電平時間ms，沒有搞儲存幾組數據，為了操作簡單只儲存上一次的設置，5個按鍵，一個儲存鍵，另外4個調整脈沖高電平時間，與低電平時間，STC89C51控制

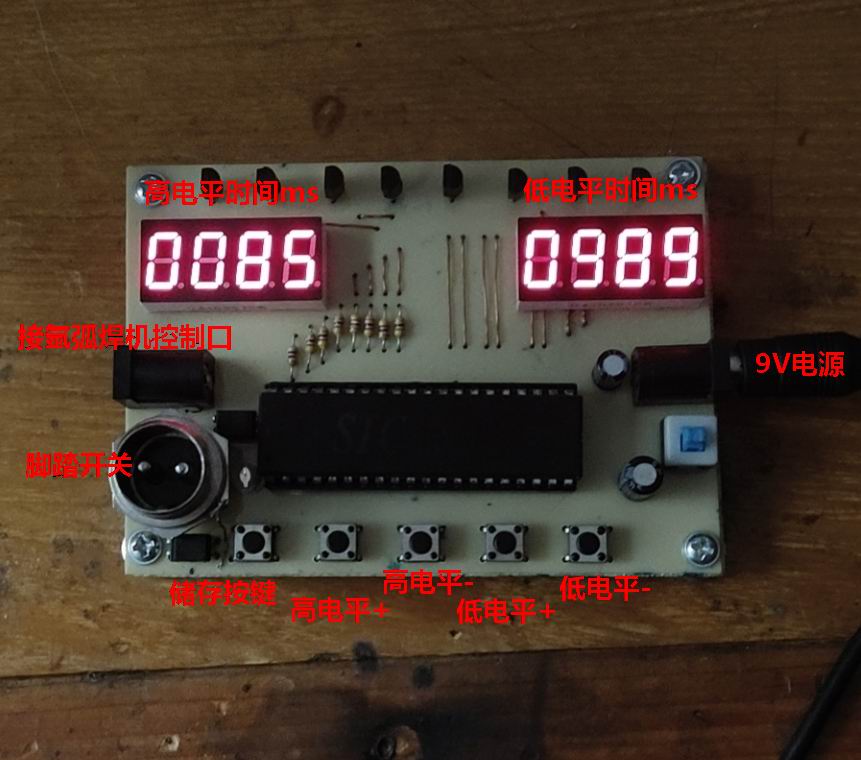

制作出來的實物圖如下：

描述

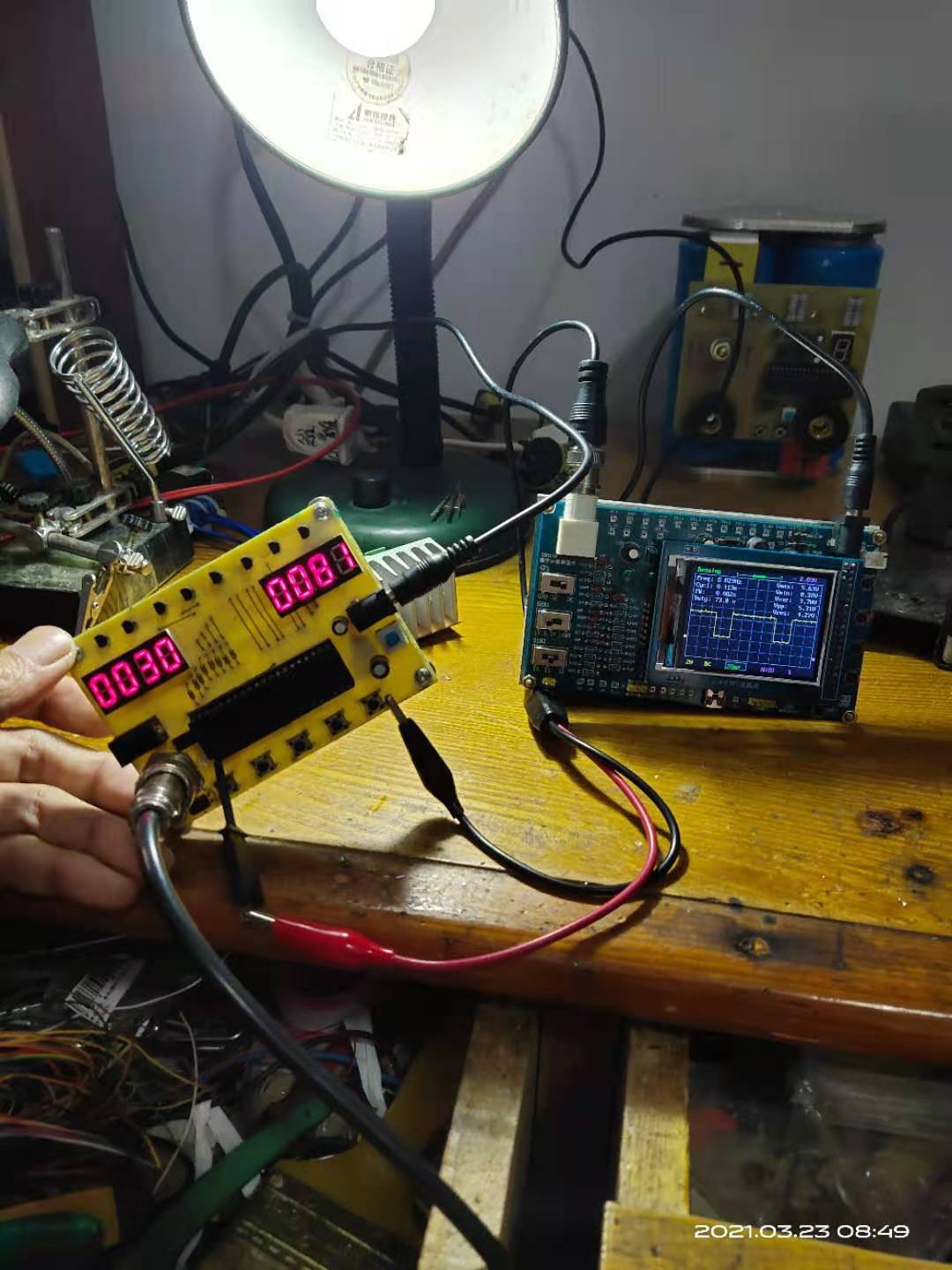

測波形

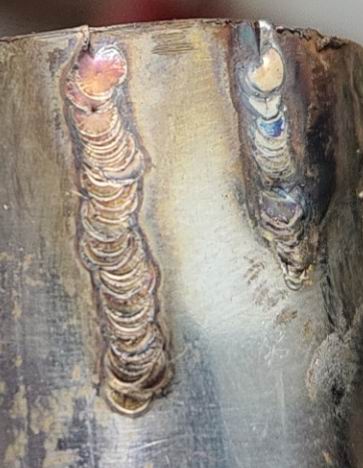

試焊

目錄│文件列表:

 └ 氬弧焊機控制板

    │ 數碼管控制器.c

    └ 氬弧焊機控制板.PCB
