項目編號：E910

文件大小：10M

源碼說明：帶中文注釋

開發環境：PDF格式

簡要概述：

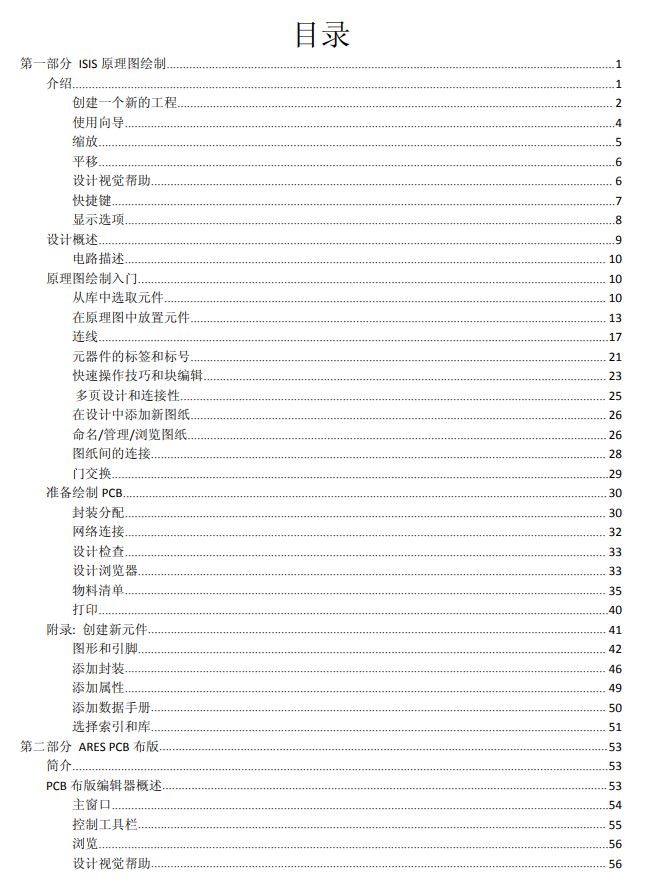

非常詳細的Proteus使用教程(共150頁PDF)，依據Labcenter原版 Proteus 使用教程翻譯完成。

本教程的目的是通過介紹一個相對簡單的電路圖搭建的整體流程，讓您可以熟悉了解如何使用 Proteus 軟件的原理圖設計模塊（ ISIS）。我們將從介紹一些簡單的基本操作開始，例如放置和連接各種元器件讓您了解軟件的基本使用；在此之后，將會介紹一些較為復雜的編輯工具，例如創建一個新的元件。在 PCB 制作模塊（ARES）教程里，將使用本教程繪制完成的原理圖來制作 PCB，這兩個部分將構成一個完整的電路設計流程。

如果您想跳過本教程直接進行PCB的設計， 那么你可以使用DSPIC33_REC_SCHEMATIC.pdsprj文件來進行，它包含了一個完整的原理圖；

如果你想直接進行布線操作，那么你可以使用 DSPIC33_REC_UNROUTED.pdsprj 文件；如果你想看到最終的設計結果，那么請打開 DSPIC33_REC_COMPLETE.pdsprj 文件。以上全部工程都可以從 Proteus 8 主頁內使用“打開示例工程”按鍵來打開。

注意：本教程中使用的快捷鍵都是軟件安裝時默認的快捷鍵，如果軟件安裝完成后你修改了快捷鍵，
那么本教程提到的快捷鍵可能無效。
創建一個新的工程
假定此時您已經安裝了 Proteus 8 軟件。
單擊“開始菜單”，選擇“Proteus 8 Professional”文件夾，再點擊“Proteus 8 Professional”打開應用程序。
在繪制原理圖之前，我們必須新建一個 Proteus 工程。 由于本教程是與 PCB 繪制教程相關聯的，在這里我們
將新建一個帶有原理圖和 PCB 的 Proteus 工程。點擊在 Proteus 主頁頂部的“新建工程”按鈕。
