項目編號：E823

文件大?。?.31M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

1．功能和特點：

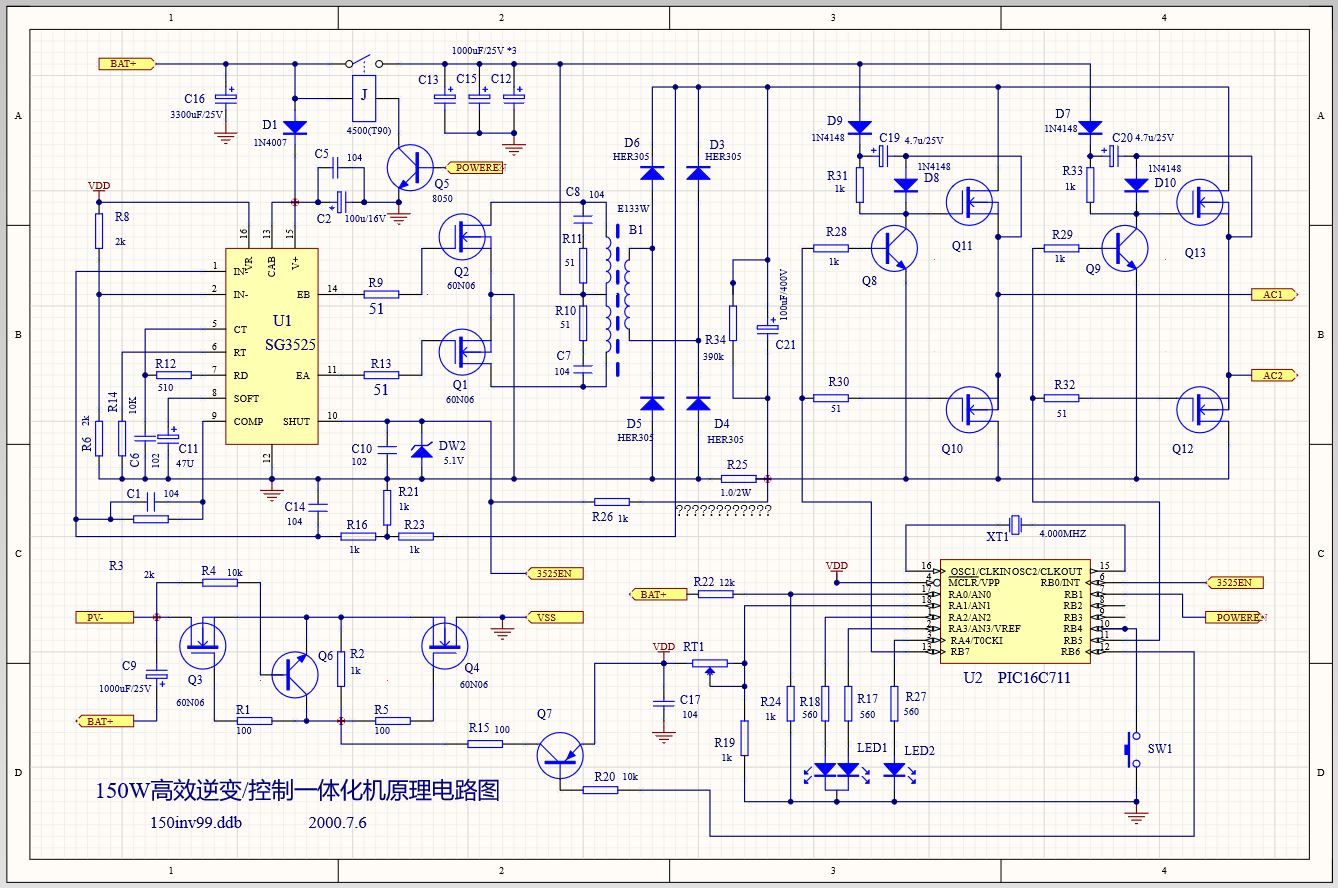

JKNK12-150型光伏智能充電/逆變電源，它將太陽電池對蓄電池的充電控制和DC-AC逆變轉換兩種功能設備合二為一，成為一體化機。本機采用先進的CPU單片機實現充電回路的PWM智能控制和DC-DC高頻逆變轉換，可大大減小設備的體積和重量，方便用戶的安裝和使用，對流動性較大的用戶尤為方便。

2．主要技術指標：

-輸入電壓：DC12 V，允許波動范圍為10.8－14.3V。

-充電方式：  PWM 脈寬調制控制。

-太陽電池充電路數：1 路。

-最大充電電流：8A。

-開關器件： MOSFET 無接點功率模塊。

-額定輸出功率：150W。

-逆變器輸出電壓：AC220V±10% 。

-逆變器輸出頻率：50Hz±5% 。

-逆變轉換逆變效率：≧85% 。

目錄│文件列表:

 └ 項目設計.rar
