項目編號：E91

文件大?。?.2M

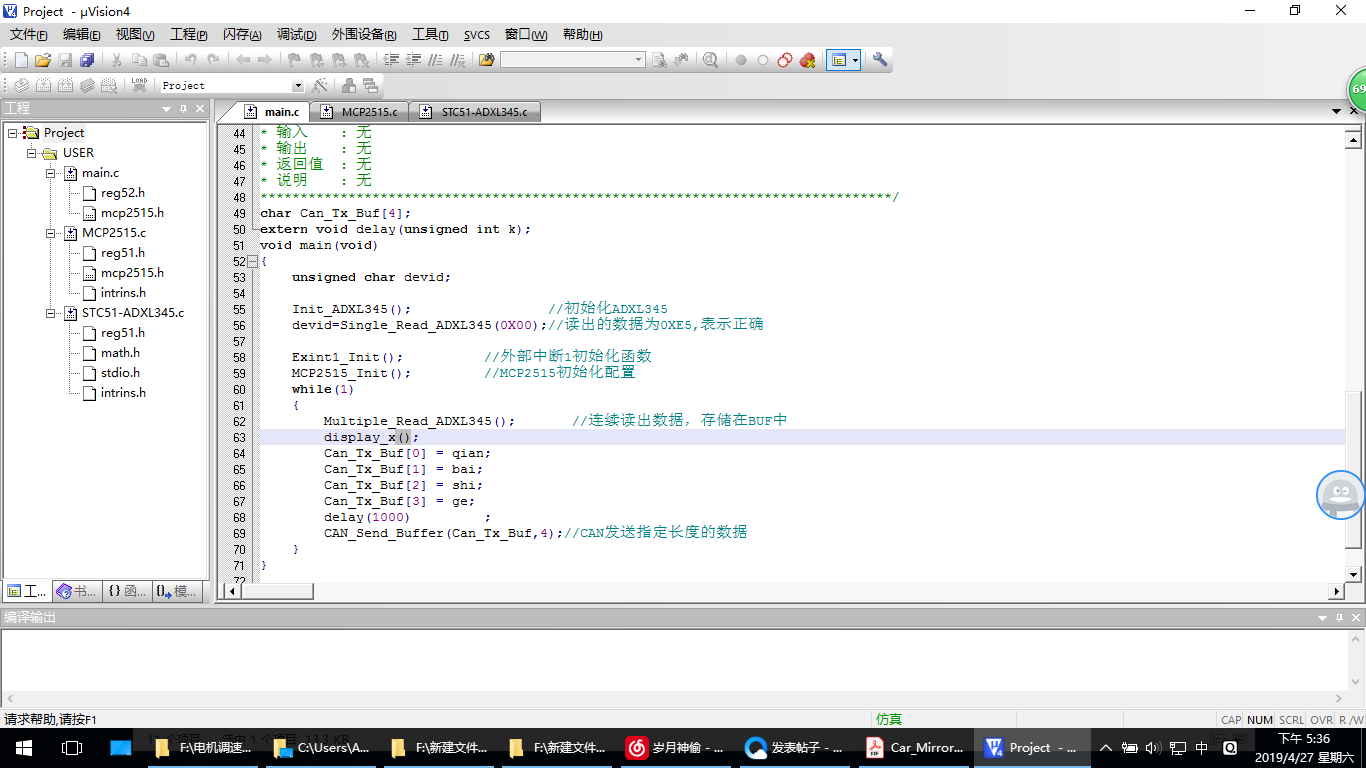

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

鑒于目前后視鏡系統的局限性，本文對載貨汽車交匯路口轉彎時的后視鏡視野情況做了分析，采用單片機作為主控單元，以方向盤的轉角作為輸入信號，設計了后視鏡隨動系統，該系統可以實現方向盤轉角數據的傳輸，并通過L298N后視鏡電機驅動模塊完成了對后視鏡鏡面的自適應控制，使車輛在交叉路口轉彎時駕駛員的后視鏡視野得到很大程度的改善，提高了載貨汽車在轉彎情況下的行車安全性。

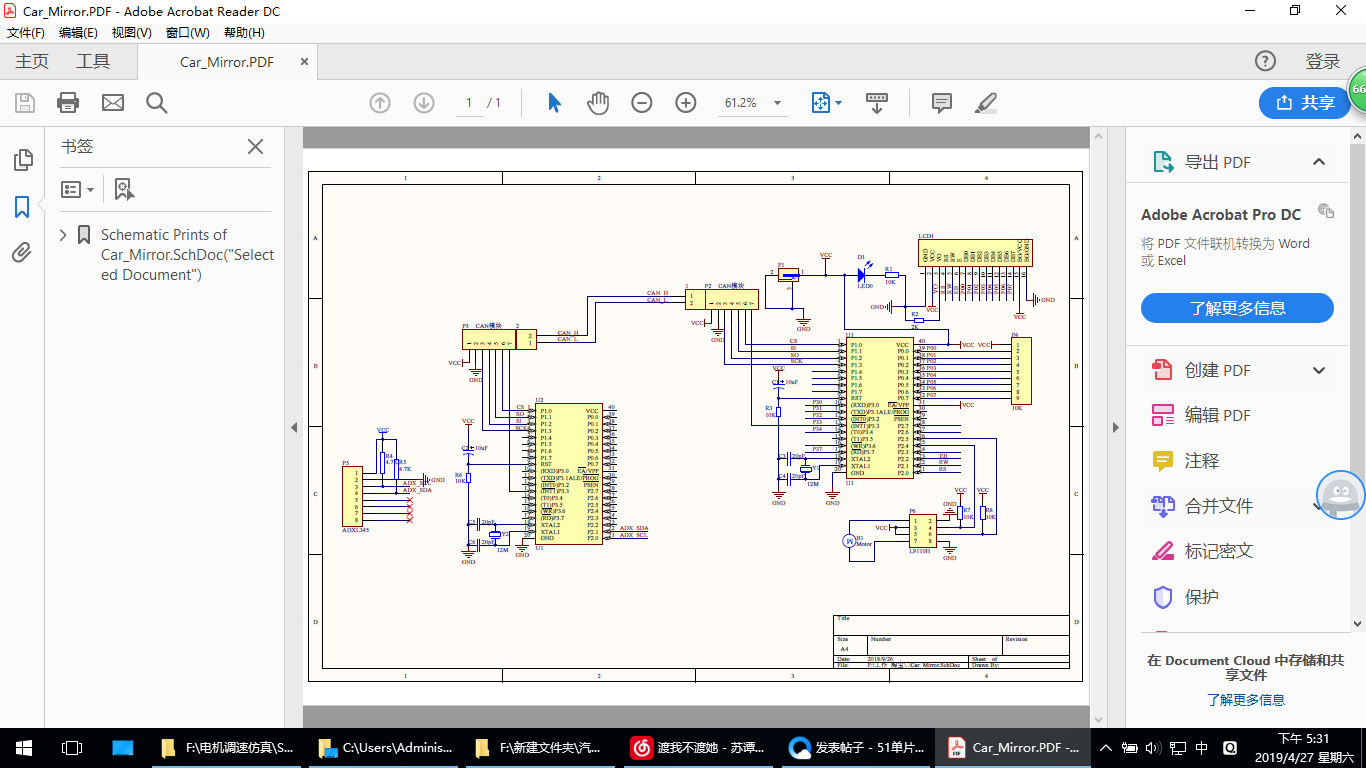

1 系統硬件設計
本文所涉及的后視鏡隨動系統，主要由輸入端、主控單元、執行端三大部分組成。其中輸入端主要由方向盤轉角傳感器和CAN 模塊組成；主控單元采用STM32 系列單片機作為微處理器模塊的核心器件，執行算法及控制工作；執行端包括后視鏡鏡面控制器及電機驅動模塊L298N。方向盤轉角傳感器采集到的轉角數據，通過CAN 模塊傳送給主控單元STM32 系列單片機，STM32 系列單片機將接收到的數據進行數據處理后對電機驅動模塊輸入端進行高低電平的控制，可以實現對后視鏡鏡面控制器中調整電機的正反轉控制，后視鏡的轉動角度則通過時間控制來實現。

1.1 輸入端的設計
該后視鏡隨動系統采用的是型號為C68049XF25849366
ANA76100BA的方向盤轉角傳感器，該型號的傳感器抗干擾性能較強且工作信號穩定可靠。轉角傳感器的內部結構主要包括1 個角度測量芯片MLX90316、5 個槽型光電傳感器SG278 編碼陣列、電源穩壓電路等。轉角傳感器安裝在方向盤下方的轉向管柱上，能夠檢測方向盤轉動角度及轉動方向。

轉角傳感器的基本工作原理：方向盤轉動時通過轉向柱帶動主動齒輪轉動，此時從動齒輪的轉動引起從動齒輪上方小磁鐵周?chē)艌?chǎng)方向的改變，這種變化由MLX90316 芯片檢測并輸出與小磁鐵轉動角度呈線性關系的模擬電壓[9-10]，此電壓經DSP 芯片計算得到的轉角數據，然后經過CAN 模塊轉換傳送給主控單元52 單片機.

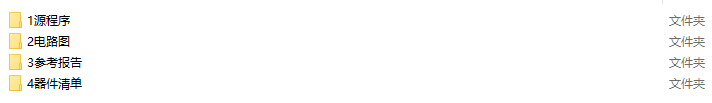

文件列表：
