項目編號：S1EE103

文件大?。?.9M

源碼說明：帶中文注釋

文檔說明：WORD格式 操作說明 提取碼：61ic

操作視頻：MP4格式  視頻演示 提取碼：61ic

開發環境：LabVIEW2015

水位水溫控制器原理及設計概要

1 水位水溫控制器的簡介

水溫水位控制器是采用近年來開發的一項新技術，（水箱）水溫水位控制器結構組成：它是傳感器、軟硬件等幾項技術緊密結合的產物，水溫水位控制器的主要任務是保證水箱溫度水位穩定運行。采用集成電路，能對水箱的水溫水位進行自動檢測、自動控制等多項功能，水溫水位控制儀為水位控制開辟了廣闊的前景。

2 水位水溫控制器的原理

容器內的水位傳感器，將感受到的水位信號傳送到控制器，控制器內的計算機將實測的水位信號與設定信號進行比較，得出偏差，然后根據偏差性質，給水電動閥發出“開”“關”的指令，保證容器達到設定水位。進水程序完成后，溫控部分的計算機向供給熱媒的電動閥發出“開”的指令，于是系統開始對容器內的水進行加熱。到設定溫度時，控制器才發出關閥的命令、切斷熱源，系統進入保溫狀態。程序編制過程中，確保系統在沒有達到安全水位的情況下，控制熱源的電動調節閥不開閥，從而避免了熱量的損失與事故的發生。

系統功能：

1、自由設定目標水溫和目標水位；

2、顯示混合溫水罐的水位和溫度以及熱水罐的水位；

3、對混合溫水罐的溫度、水位以及熱水罐的水位有報警提示功能；

4、可以自由設置允許最大使用溫水的速度；

5、有開關分別控制向熱水罐內補充熱水、向溫水罐內加入熱水或冷水；

6、可顯示累計使用溫水量以及加水成本、用水收益以及所獲利潤；

7、可顯示溫水罐、熱水罐以及設定水位的水位變化曲線；

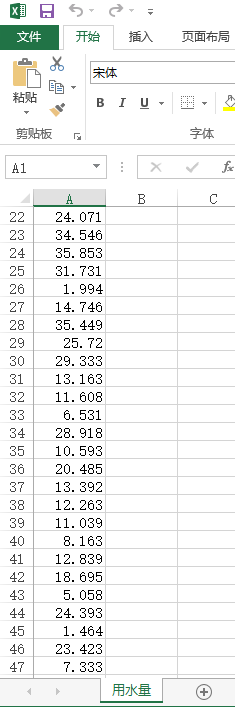

8、可保存每次用溫水的量到csv文件中。

界面構成

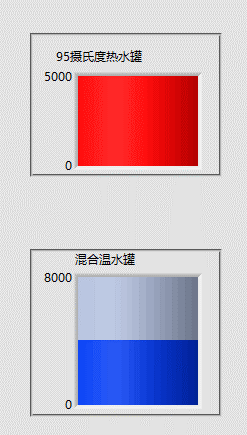

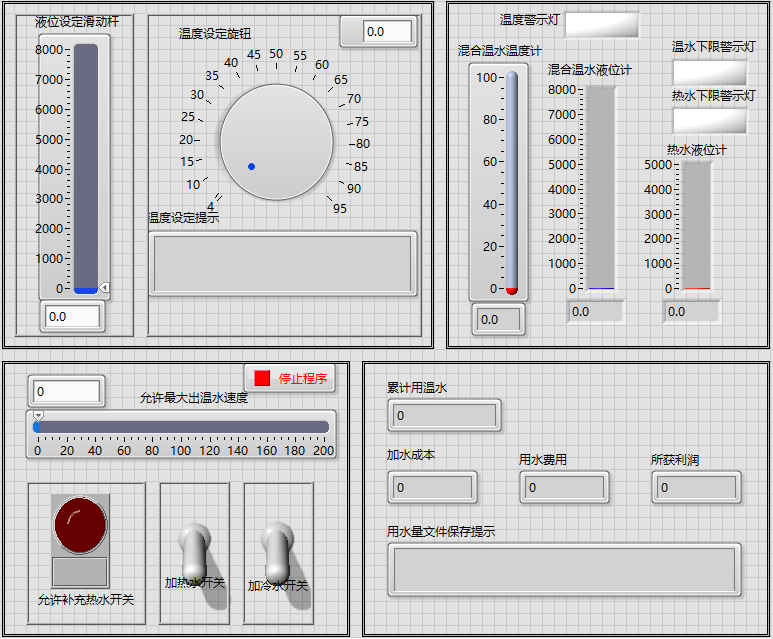

前面板分為兩個窗口，左邊窗口表示控制室，如圖4-1、4-3所示，右邊窗口表示室外的水罐，如圖4-2所示。

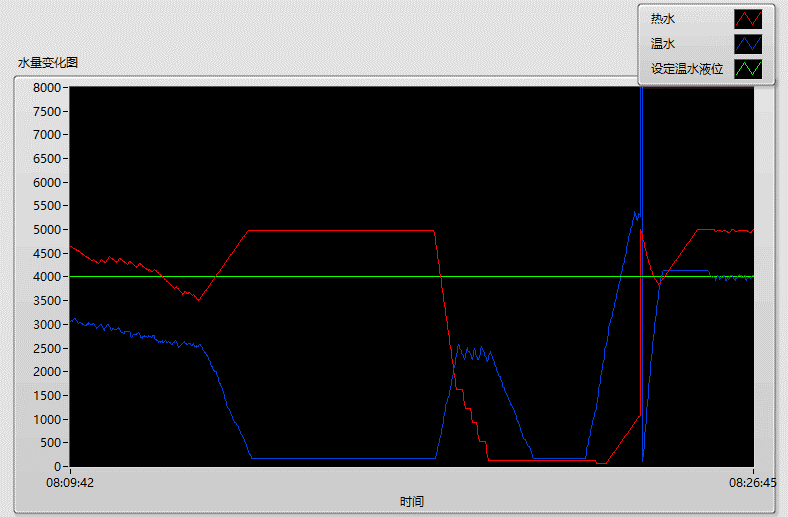

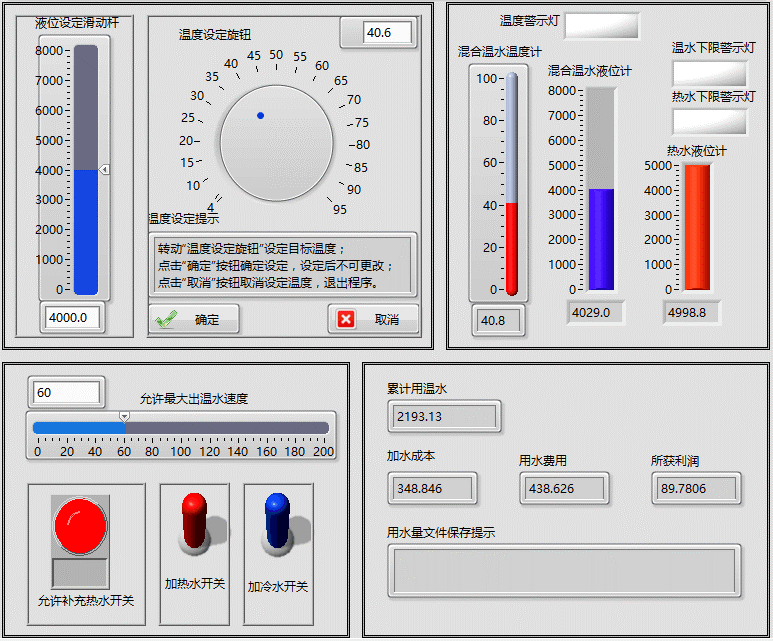

控制室分為五個部分：一個部分是示波器，用來顯示設定的目標溫水水位、實際的溫水水位、實際的熱水水位，如圖4-3所示；一個部分用來設定溫水罐目標水位和目標水溫，如圖4-4所示；一個部分用來觀察溫水罐溫度、液位和熱水罐的液位，同時有三個警示燈分別對超出溫度上下限、溫水罐水位低于下限、熱水罐液位低于下限報警，如圖4-5所示；一部分控制三個加水開關，分別是允許像熱水管補充熱水的開關、向溫水罐加熱水開關和加冷水開關，以及一個控制最大出溫水速度的滑動桿，如圖4-6所示；還有一個部分是顯示學生累計用的溫水、學校加熱水和冷水的成本、學生用溫水的給學校帶來的收益和利潤，以及程序結束要保存的用水量文件的提示，如圖4-7所示。

運行效果顯示圖：

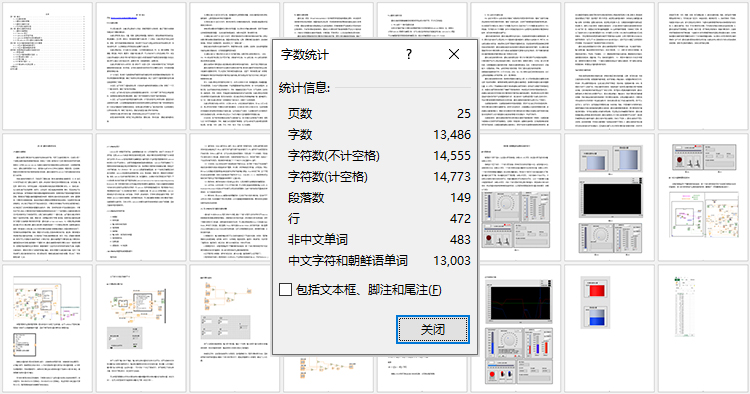

設計文檔：

文件列表：

LabVIEW澡堂控制系統設計目錄│文件列表:

 ├ 1.文檔[WORD]

 │  │ 功能介紹.txt

 │  │ 報告.doc

 │  └ 報告.pdf

 ├ 2.源碼[測試無錯]

 │  └ 2.源碼[測試無錯]

 │     │ 水位水溫控制模擬系統.vi

 │     │ 用水量.csv

 │     │ 計算加熱水比例系數.vi

 │     │ 計算加熱水累計.vi

 │     │ 計算水溫.vi

 │     └ 計算用水累計.vi

 └ 3.操作視頻[MP4]

    └ 3.操作視頻[MP4]

       └ 操作視頻.mp4
