項目編號：L71
文件大小：32M
源碼說明：帶中文注釋
開發環境：LabVIEW
簡要概述：
基于LabVIEW的直流有刷電機PID調試及控制助手設計：使用LabVIEW開發環境和VISA串口、單片機電機控制系統
實現
（1）上位機對下位機PID控制器PID參數的調整
（2）下位機系統被控量波形的顯示
（3）上位機對下位機電機的轉速和位置的控制。
目 錄
1 緒論 1
1.1 研究的目的與意義 1
1.2 PID控制算法介紹 1
1.3 直流有刷電機調速原理 3
1.4 系統指標 3
2 下位機設計 4
2.1 總體方案 4
2.2 下位機硬件設計 4
2.2.1 STM32最小系統的設計 4
2.2.2 L298N電機驅動模塊 5
2.2.3 電機及編碼器 6
2.2.4 各模塊間的連接 6
2.3 下位機軟件設計 7
2.3.1 電機驅動 8
2.3.2 編碼器驅動 9
2.3.3 PID算法 11
2.3.4 兩種PID控制算法間的切換 12
3 通信協議設計 14
3.1 指令包格式 14
3.2 指令匯總 14
3.3 指令詳解 15
3.3 下位機通信協議程序?qū)崿F(xiàn) 17
4 上位機設計 22
4.1 整體方案設計 22
4.2 前面板設計 22
4.3 后面板程序設計 24
4.3.1 主VI的設計 24
4.3.2 獲取指令字節子VI 28
4.3.3 獲取實際值子VI 28
4.3.4 獲取PID參數子VI 29
4.3.5 數據打包子VI 30
5 系統調試 32
5.1 硬件調試 32
5.1.1 硬件連接 32
5.1.2 程序編譯下載 32
5.2 聯合調試 32
6 結論與展望 35
7 參考文獻 36
8 附錄 37
設計報告：
系統調試
硬件連接

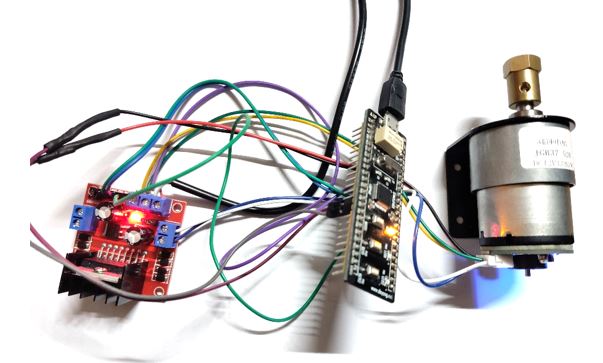

將單片機最小系統、L298N電機驅動模塊、電機及電源按第二章2.2節下位機硬件設計中的各模塊連接表用線連接起來，連接后如圖
程序編譯下載
用Keil軟件編寫下位機STM32程序，編譯沒有錯誤后用串口下載軟件將編譯生成的.hex文件下載到STM32單片機。
聯合調試

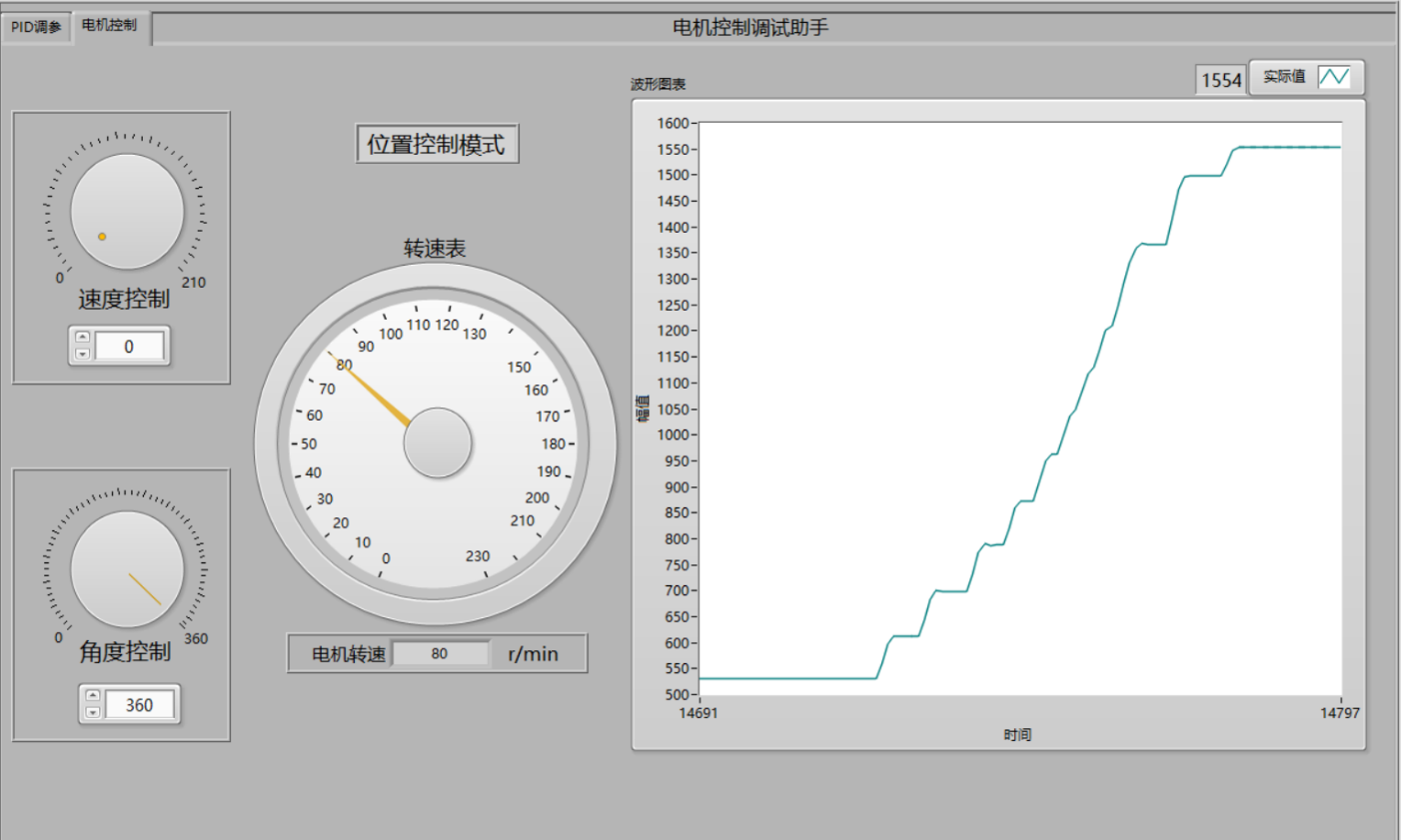

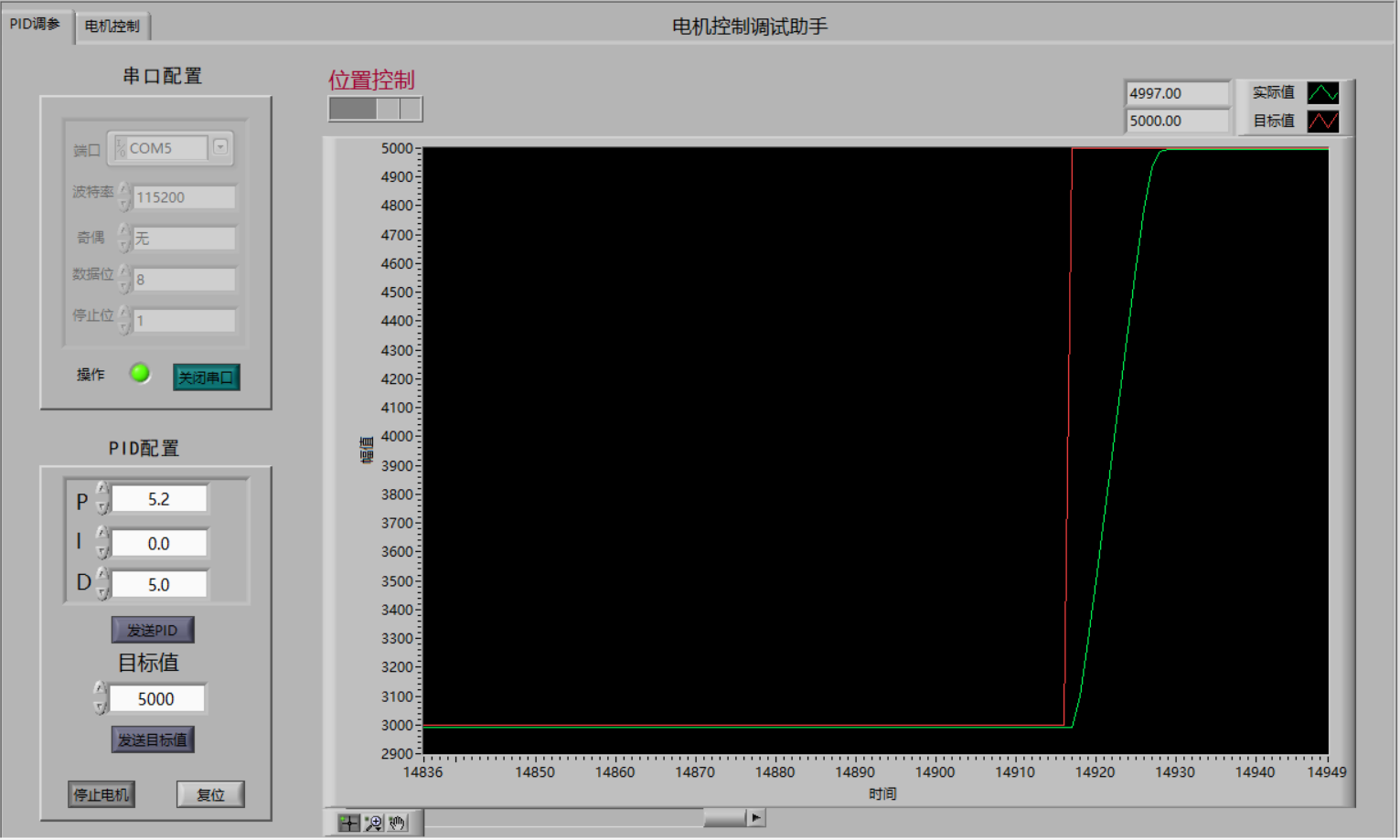

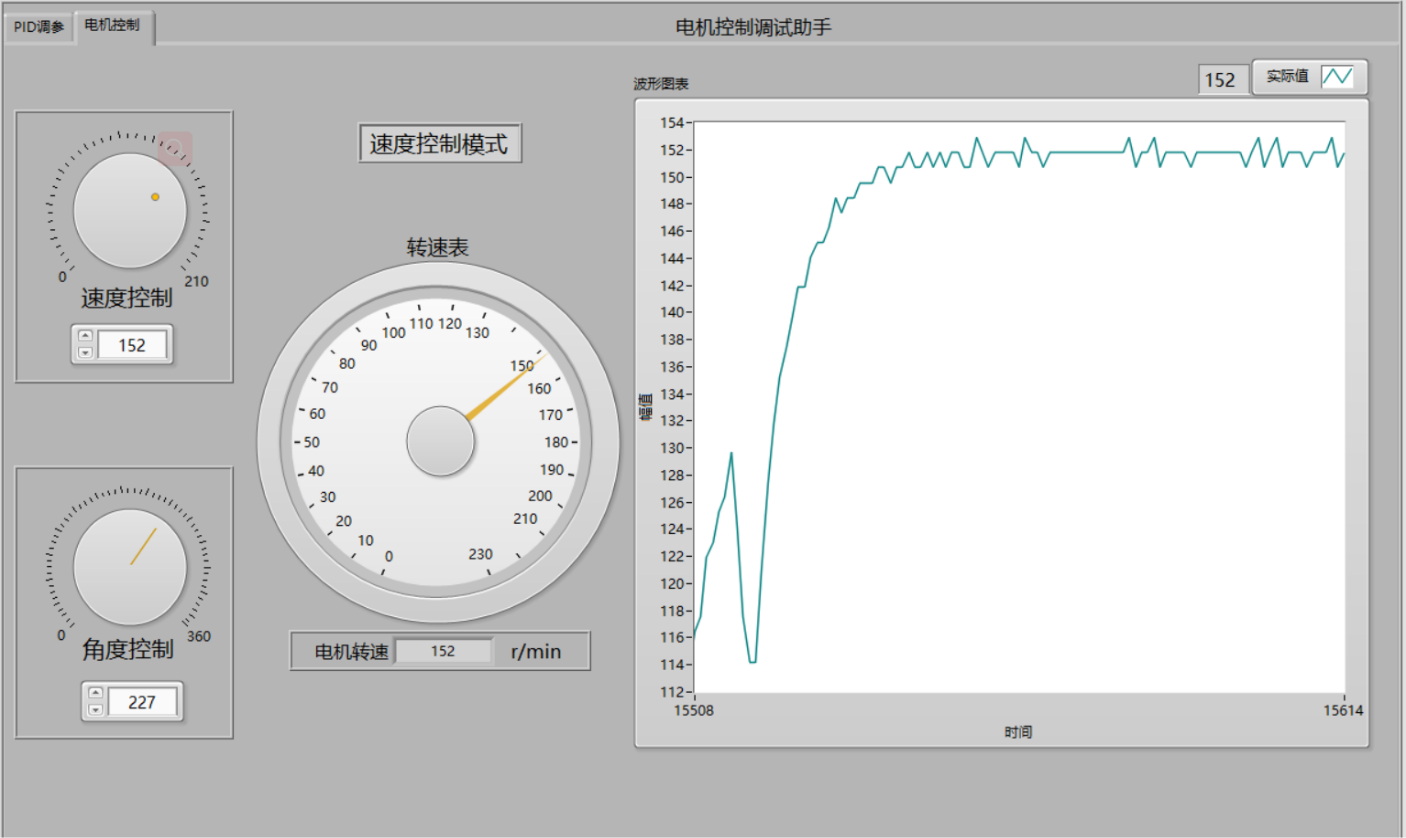

通過USB數據線將STM32最小系統板與電腦相連，打開LabVIEW主VI并運行，端口選擇COM5、波特率選擇115200、奇偶校驗選擇無、數據為選8位、停止位1位。點擊打開串口按鈕即可同下位機通信。經過測試上下位機之間的通信均正常，上位機可以完整的解析下位機發送來的數據，下位機也可正確的執行上位機發送來的控制指令，整個系統可正常運行。如圖5-2所示。系統設置為位置控制模式，目標值設置為5000，發送目標值后，電機開始轉動最終實際值達到4997電機停止。

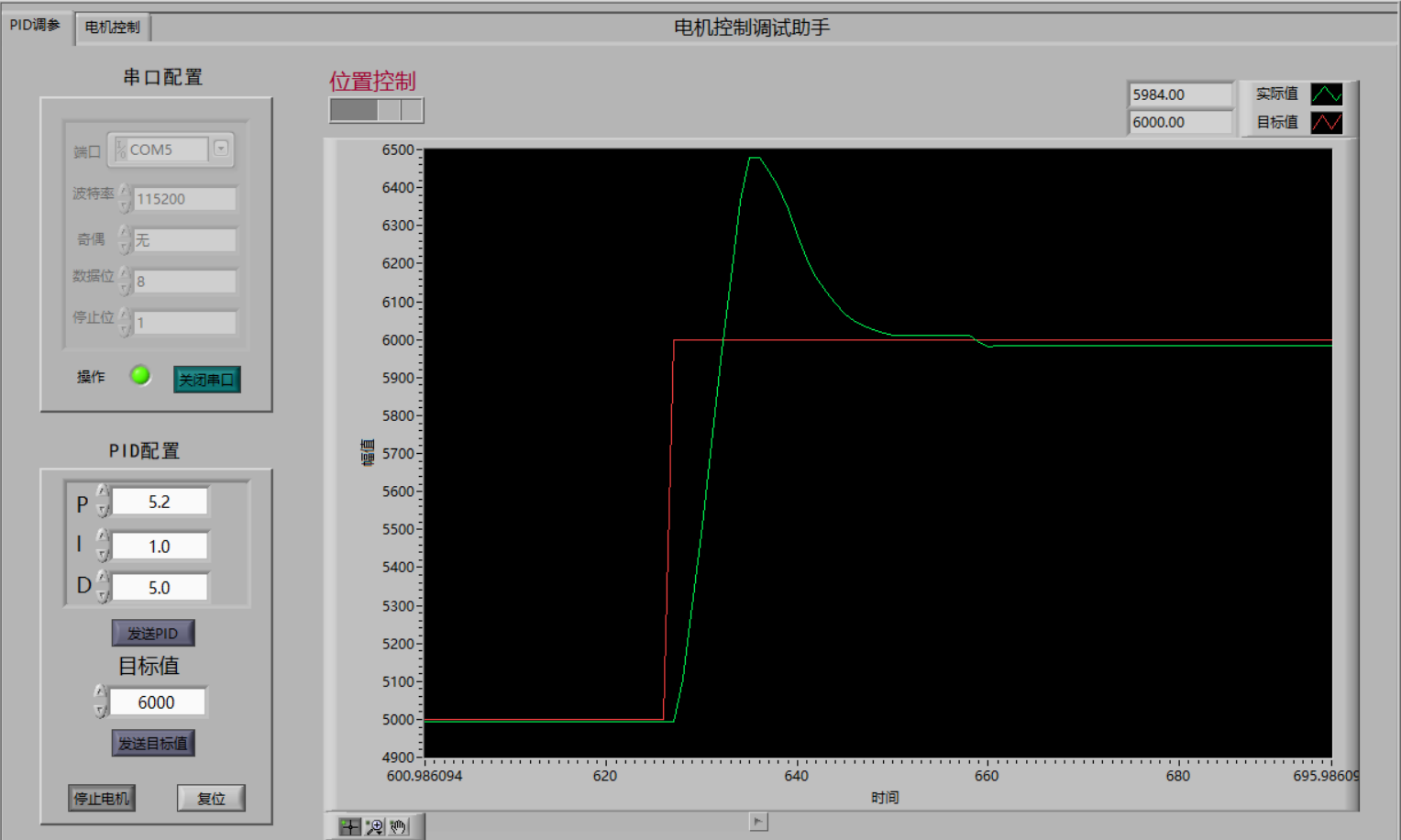

改變PID參數點擊發送PID，重新設置目標值點擊發送目標值。結果
