項目編號：L67

文件大小：265K

源碼說明：帶中文注釋

開發環境：LabVIEW2018

簡要概述：

近年來，計算機技術、通信技術以及測試測量技術的不斷發展推動了虛擬儀器(Virtual Instrument，簡稱VI)技術的不斷發展。虛擬儀器具有豐富的軟件功能、簡單的硬件結構、高度的智能化等特點。以虛擬儀器技術為平臺建立的電能參數監測分析系統能夠克服傳統的監測系統功能單一、升級復雜、成本高等缺點。

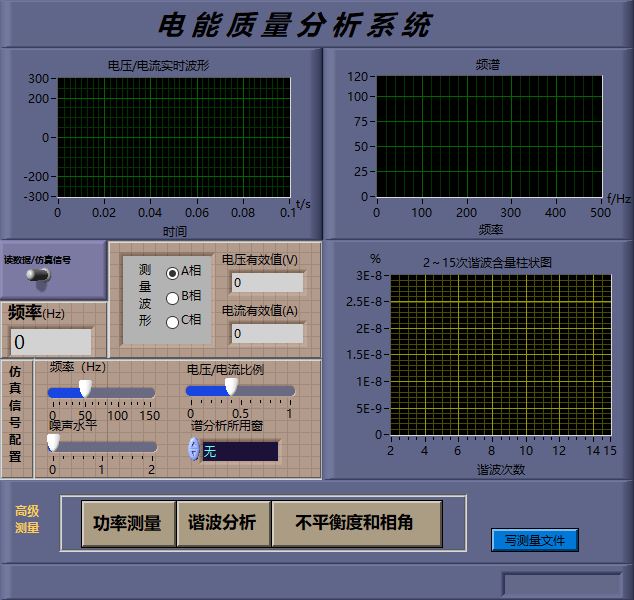

因此，本論文提出并設計了基于當今測控領域的最新技術——虛擬儀器技術的電能質量參數分析系統，系統能夠?qū)﹄妷?、電流、功率、相位、頻率、三相電壓不平衡度、電網諧波等電力參數進行監測，并且具有一定的分析功能。

本論文首先闡述了對電能質量參數監測與分析的必要性以及傳統電能質量監測裝置的缺陷，分析了利用虛擬儀器技術開發電能質量分析系統的可行性。然后將電壓偏差、頻率偏差、電網諧波及三相不平衡作為主要的研究對象，對電能質量指標的數學模型進行了研究和離散化處理。接著確定了系統總體設計方案，重點論述了利用LabVIEW開發本系統的各個功能模塊。

最后，就本系統在研究中存在的不足和需要加強的地方在文中做出了總結，并指出本課題的進一步研究工作展望與設想。

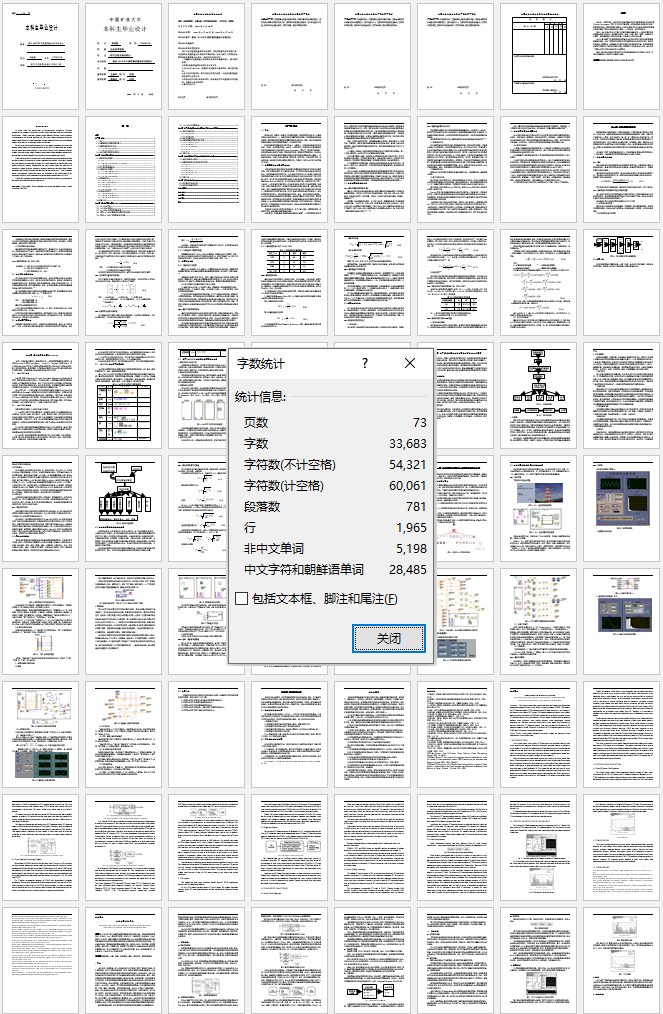

設計報告：

目錄│文件列表:

 └ 基于LabVIEW的電能質量分析系統設計

    │ 基于LabVIEW的電能質量分析系統設計.doc

    │ 開題報告.doc

    │ 采集數據.xls

    └ 軟件設計

       │ 不平衡度和相角.vi

       │ 主界面.vi

       │ 仿真信號.vi

       │ 登錄界面.vi

       ├ 功率模塊

       │  │ 功率模塊.vi

       │  │ 有功功率.vi

       │  └ 有效值.vi

       └ 諧波分析模塊

          │ 正弦波生成a.vi

          │ 正弦波生成b.vi

          │ 正弦波生成c.vi

          │ 諧波分析模塊.vi

          └ 諧波輸入仿真.vi
