項目編號：E265

文件大?。?.9M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

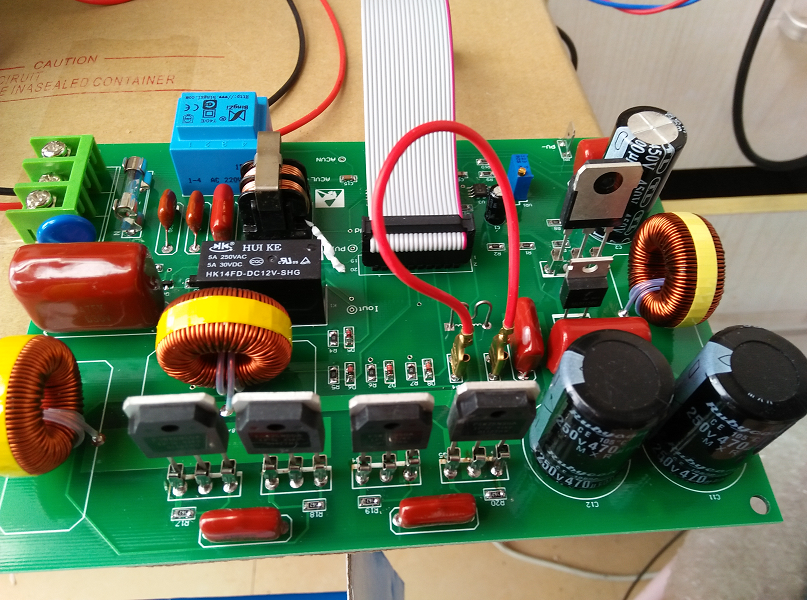

本裝置DC-DC采用Boost升壓，DCAC采用單相全橋逆變電路結構，以TI公司的浮點數字信號控制器TMS320F28335 DSP為控制電路核心，采用規則采樣法和DSP片內ePWM模塊功能實現PWM和SPWM波。PV最大功率點跟蹤（MPPT）采用了恒壓跟蹤法（CVT法）來實現，并用軟件鎖相環進行系統的同頻、同相控制，控制靈活簡單。注：系統DCDC和DCAC的驅動PWM都由TMS320F28335提供，離網運行。

文件列表：

目錄│文件列表:

 └ 逆變器

    │ DOC.rar

    │ ProDSP_F28335_PV.rar

    └ SCH

       └ SCH

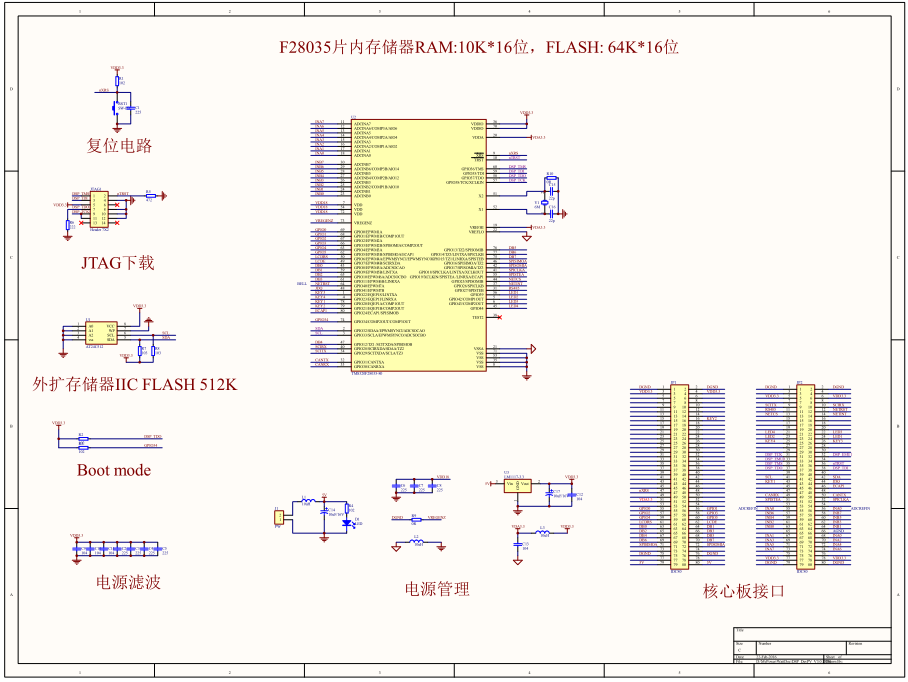

          │ DSP28035V2.4.pdf

          │ DSP28335V2.1.pdf

          │ DSP_PV_V3.0.DDB

          │ MainDSPV2.4.pdf

          │ PVDriverLSV2.4.pdf

          │ PVGridBom.xls

          │ PVGridBom_Buy.xls

          └ PVMoseftV2.4.pdf
