簡要概述
背景
在做這輛小車之前，正值我大學學習生涯的迷茫期。有關嵌入式的學習，我基本是自學的。自學最大的壞處就是，沒有一個系統的學習提綱，你無法充分了解你學習的進度、水平以及未來的方向。你可能會因?yàn)橐粋€(gè)小成果而覺得自己可以了，也可能會突然有一天遇到一個專業知識更強的同齡人，而自我否定。為了能夠接觸到新知識，鞏固以前所學，我決定做這樣一輛小車。
選擇操作系統
在這之前我只學過 UCOS，但是 ucos 商用并不免費，一直耿耿于懷。所以趁著這次機會本著學習的目的我選擇了 RT-Thread。期間也有考慮過 freertos 等其他實時操作系統但最終還是選擇了 RT-Thrad 。
準備階段
下載 RT-Thread 源碼。
激光雷達，作為學生黨買淘寶上最便宜。（當初買的時候最便宜的一款也要 499 QAQ，現在好像便宜點了）
PCB的繪制，或者使用最小系統板外加模塊。
我選擇的是 stm32f429-apollo 因?yàn)槭诸^正好有正點原子 F429 的開發板，有好多驅動稍加修改甚至不修改直接就可以用了。
硬件部分
1.主控芯片
stm32f429igt6
因?yàn)榛A(chǔ)工程是根據 bsp stm32f429-apollo 改的，所以電路原理圖上一些引腳的分配我也盡量按照 apollo 開發板的方案設計。
2.電機驅動部分
電機驅動芯片使用 L298N ?？刂菩≤嚨乃俣扰c方向。

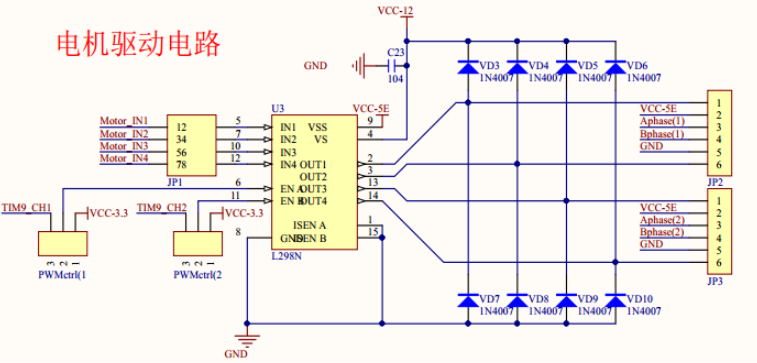

電路原理圖如下：
電機自帶AB相編碼器，用于測速（pi閉環控制）。
3.激光雷達

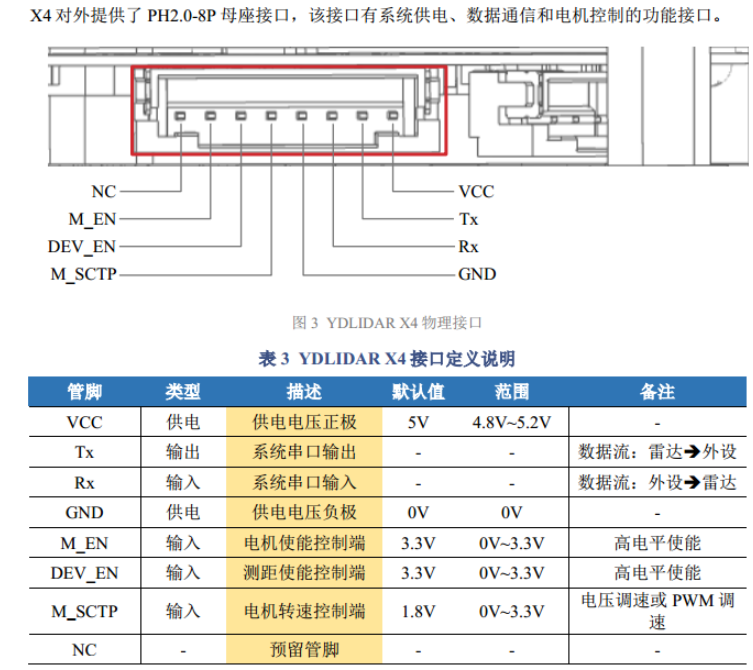

查激光雷達數據手冊

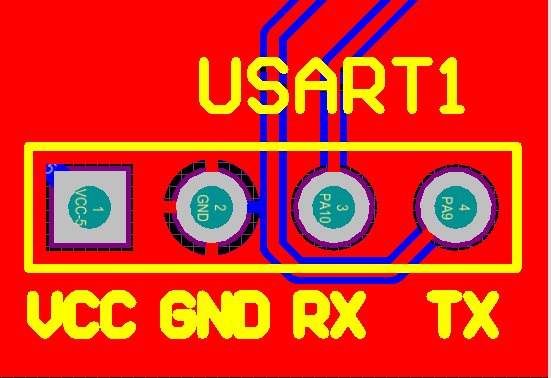

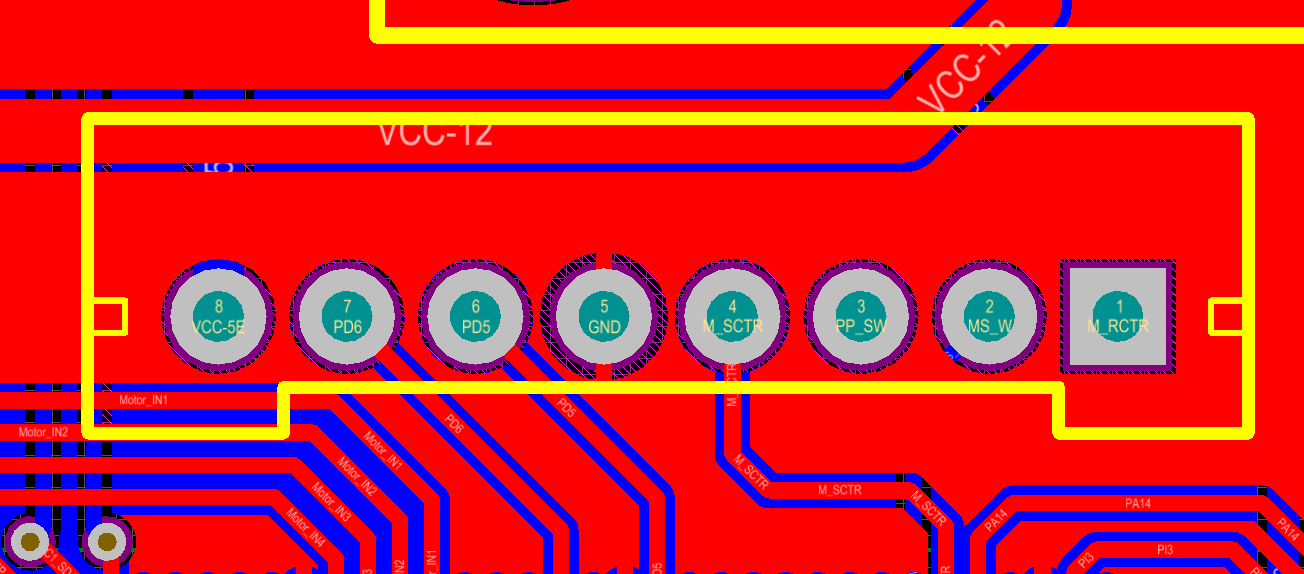

激光雷達需要 5v 供電，串口通信，一個 M_SCTP PWM輸入口控制轉速（M_SCTP可默認拉高省出pwm口）。
4.藍牙串口
因?yàn)槭褂昧?RT-Thread 的組件 FinSH，（ FinSH 組件是 RT-Thread 的一大亮點。）為了方便無線調試，我使用兩個配對好的藍牙串口來通信，即插即用。
5.其他
另外我還外加了 mpu9250模塊，SDRAM、W25Q128、蜂鳴器、oled屏...等 用于以后的擴展。
程序部分

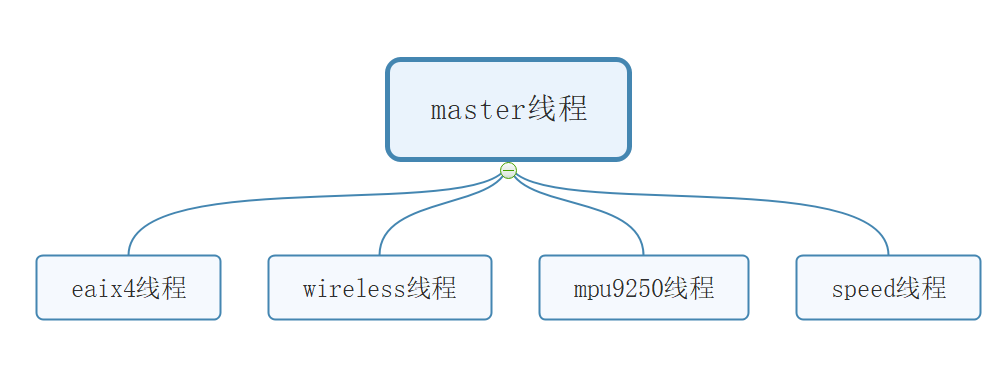

整體的思路如下：
eaix4線程： 用于對激光雷達數據的處理。
wireless線程： 用于無線傳輸。
mpu9250線程： 用于9軸姿態傳感器數據的處理。
speed線程： 用于速度的閉環控制。
master線程： 作為主線程負責創建其他子線程，以及處理其他子線程發送的傳感器信息。
1.激光雷達
查看雷達開發手冊

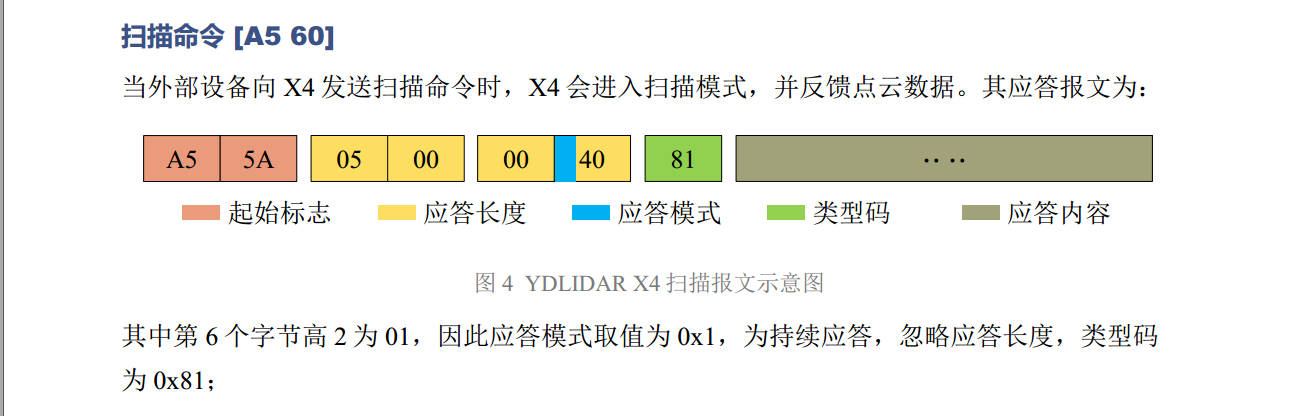

圖一： 掃描命令

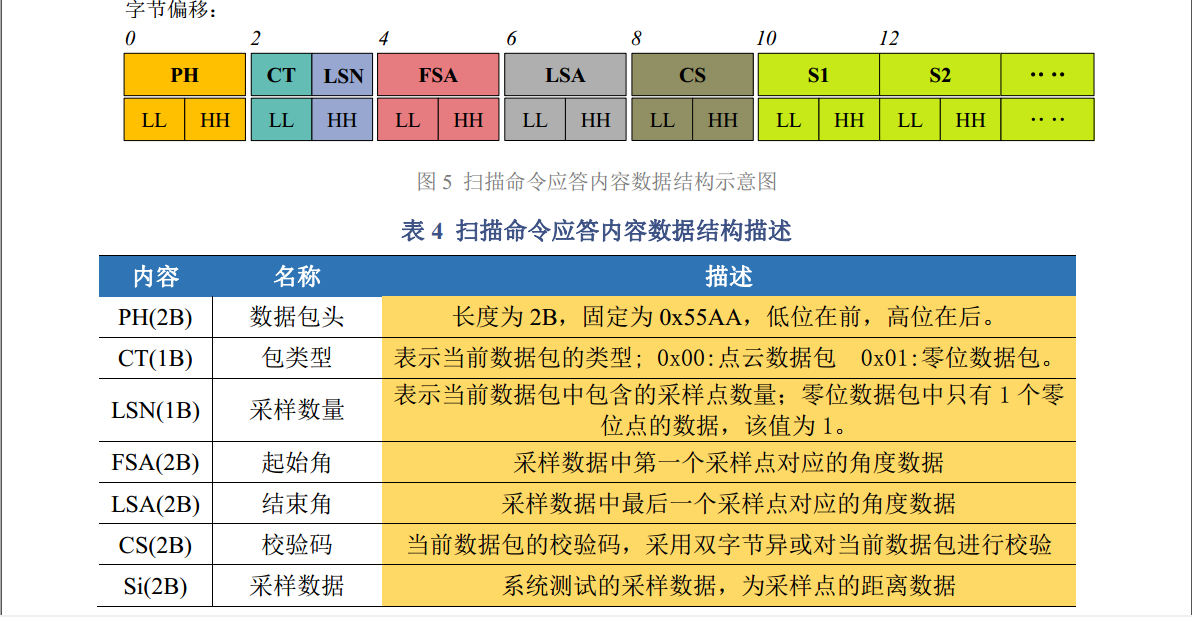

圖二： 掃描命令
當向激光雷達設備發送 [A5 60] 的時候，激光雷達會連續不斷的返回掃描到的數據，直到你發送停止掃描命令為止，基于這種特性選擇使用 RT-Thread 的消息隊列機制。
rt_err_t eaix4_open(const char *name)
{
rt_err_t res;
/* 查找系統中的串口設備 */
eaix4_device = rt_device_find(name);
/* 查找到設備后將其打開 */
if (eaix4_device != RT_NULL)
{
/* 注冊回調函數 eaix4_intput */
res = rt_device_set_rx_indicate(eaix4_device, eaix4_intput);
/* 檢查返回值 */
if (res != RT_EOK)
{
rt_kprintf("set %s rx indicate error.%d\n", name, res);
return -RT_ERROR;
}
/* 打開設備，以可讀寫、中斷方式 */
res = rt_device_open(eaix4_device, RT_DEVICE_OFLAG_RDWR | RT_DEVICE_FLAG_INT_RX);
/* 檢查返回值 */
if (res != RT_EOK)
{
rt_kprintf("open %s device error.%d\n", name, res);
return -RT_ERROR;
}
}
else
{
rt_kprintf("can't find %s device.\n", name);
return -RT_ERROR;
}
/* 初始化消息隊列對象 */
rt_mq_init(&Eaix4Mq, "EAIX4", Eaix4Buff, 1, sizeof(Eaix4Buff), RT_IPC_FLAG_FIFO);
return RT_EOK;
}
/* 串口接收數據回調函數 */
static rt_err_t eaix4_intput(rt_device_t dev, rt_size_t size)
{
rt_uint8_t ch;
/* 讀取1字節數據 */
if (rt_device_read(eaix4_device, 0, &ch, 1) == 1)
{
/* 將數據發送到消息隊列中 */
rt_mq_send(&Eaix4Mq, &ch, 1);
}
return RT_EOK;
}
/* 讀取消息隊列中的數據 */
rt_uint8_t eaix4_getchar(void)
{
rt_uint8_t ch;
/* 讀取消息隊列中的數據 */
rt_mq_recv(&Eaix4Mq, &ch, 1, RT_WAITING_FOREVER);
return ch;
}
/* 向激光雷達發送數據 */
void eaix4_putchar(const rt_uint8_t c)
{
rt_size_t len = 0;
rt_uint32_t timeout = 0;
do
{
len = rt_device_write(eaix4_device, 0, &c, 1);
timeout++;
}
while (len != 1 && timeout < 500);
}
2.添加激光雷達控制命令
#include <finsh.h>
#define stop "-s"
#define force_stoppage "-fs"
#define start_scanning "-sc"
#define force_start_scanning "-fsc"
#define get_version_information "-gvf"
#define get_health_status "-ghs"
void Eaix4Scaning()
{
eaix4_putchar(0xA5);
eaix4_putchar(0x60);
}
void Eaix4stop()
{
eaix4_putchar(0xA5);
eaix4_putchar(0x65);
}
void Eaix4Version()
{
eaix4_putchar(0xA5);
eaix4_putchar(0x90);
}
void Eaix4Health()
{
eaix4_putchar(0xA5);
eaix4_putchar(0x91);
}
void eaix4cmd(int argc, char **argv)
{
if (argc > 1)
{
if (!rt_strcmp(argv[1], stop))
{
Eaix4stop();
}
else if (!rt_strcmp(argv[1], force_stoppage))
{
eaix4_putchar(0xA5);
eaix4_putchar(0x00);
}
else if (!rt_strcmp(argv[1], start_scanning))
{
Eaix4Scaning();
}
else if (!rt_strcmp(argv[1], force_start_scanning))
{
eaix4_putchar(0xA5);
eaix4_putchar(0x61);
}
else if (!rt_strcmp(argv[1], get_version_information))
{
Eaix4Version();
}
else if (!rt_strcmp(argv[1], get_health_status))
{
Eaix4Health();
}
else
{
rt_kprintf("ERROR command !\n");
}
}
}
MSH_CMD_EXPORT(eaix4cmd, -s - fs - sc - fsc - gvf - ghs);
MSH_CMD_EXPORT 的作用就是向 msh 中增加命令。

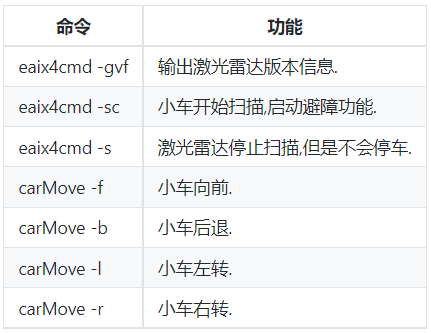

幾個主要的命令
命令行演示

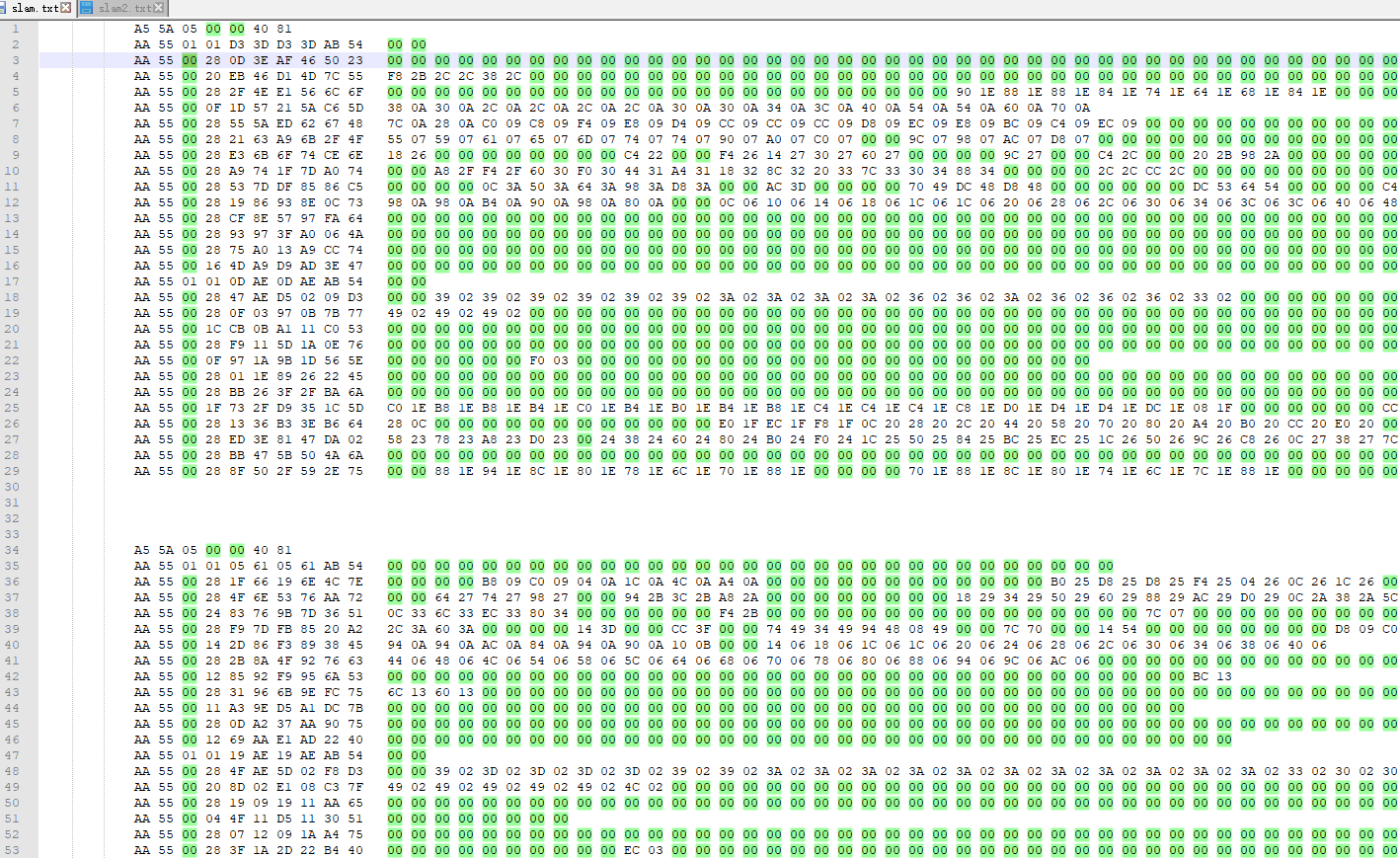

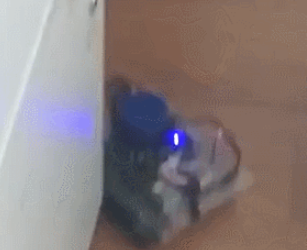

實物：
