項目編號：P32

文件大小：10M

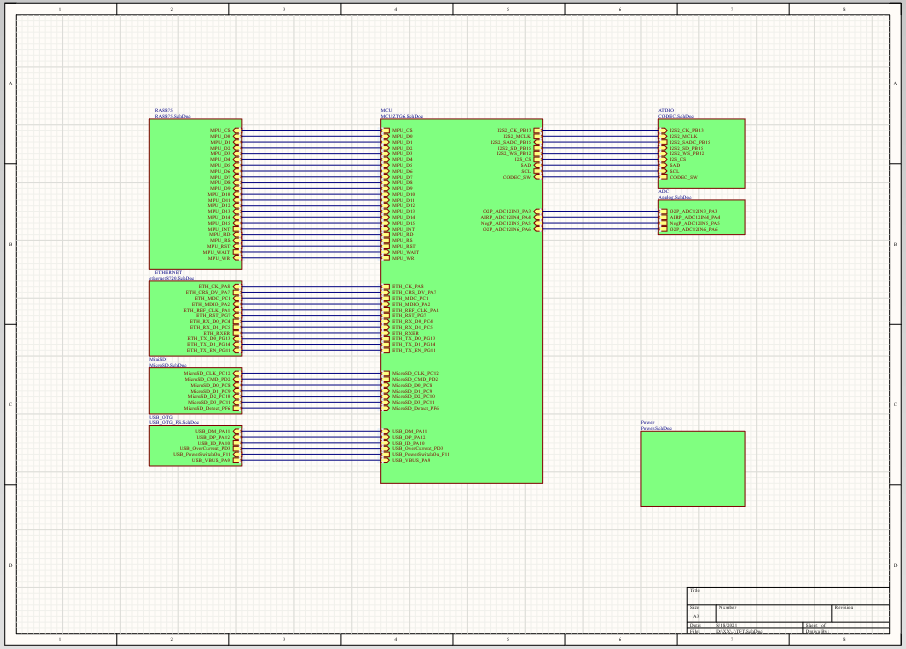

圖紙說明：SCH圖

開發環境：AD2020

簡單概述

該文本顯示器采用STM32作為主控制芯片，以及RA8875芯片作為TFT控制器。該設計方案主要用于安防,工控用文顯示器,帶RS485,CAN及以太網接通信接口,7寸群創TFT液晶屏驅動。

附件內容包括該文本顯示器電路原理圖及封裝庫。

目錄│文件列表:

 └ 文本顯示器原理圖及封裝庫

    │ Analog.SchDoc

    │ CODEC.SchDoc

    │ ethernet8720.SchDoc

    │ MCUZTG6.SchDoc

    │ MicroSD.SchDoc

    │ Power.SchDoc

    │ RA8875.SchDoc

    │ TFT.PcbLib

    │ TFT.PrjPCB

    │ TFT.SchDoc

    └ USB_OTG_FS.SchDoc
