項目編號：P594

文件大?。?.6M

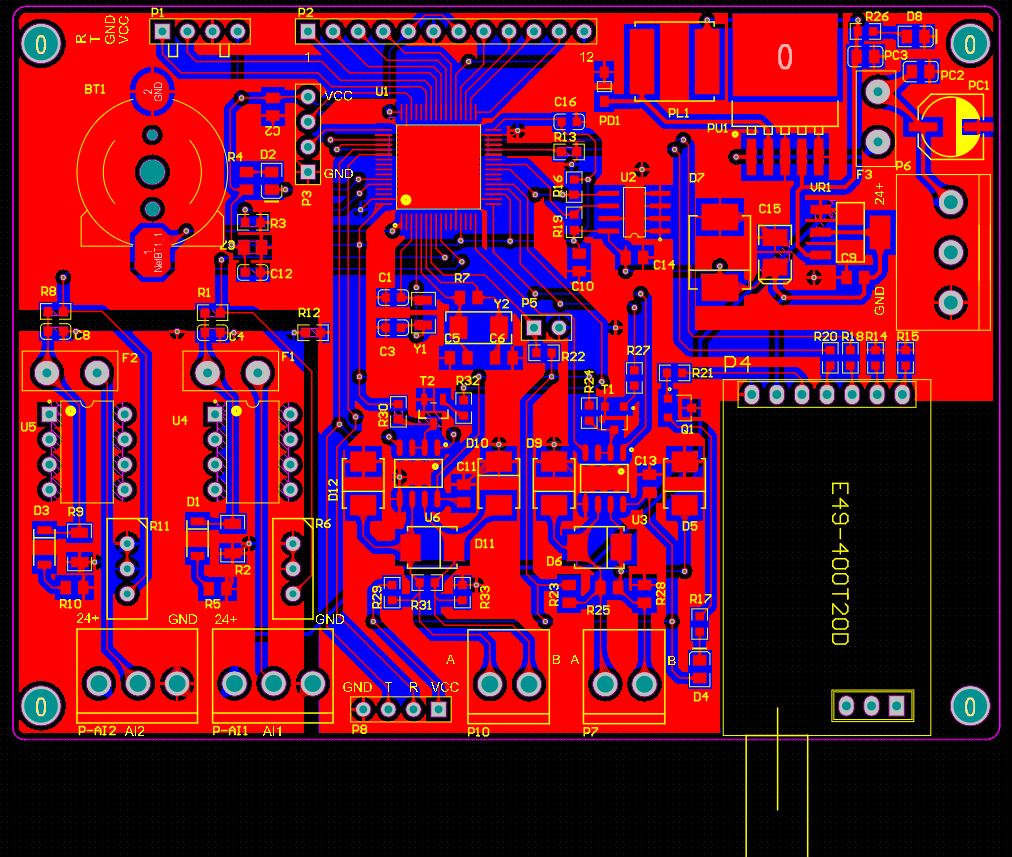

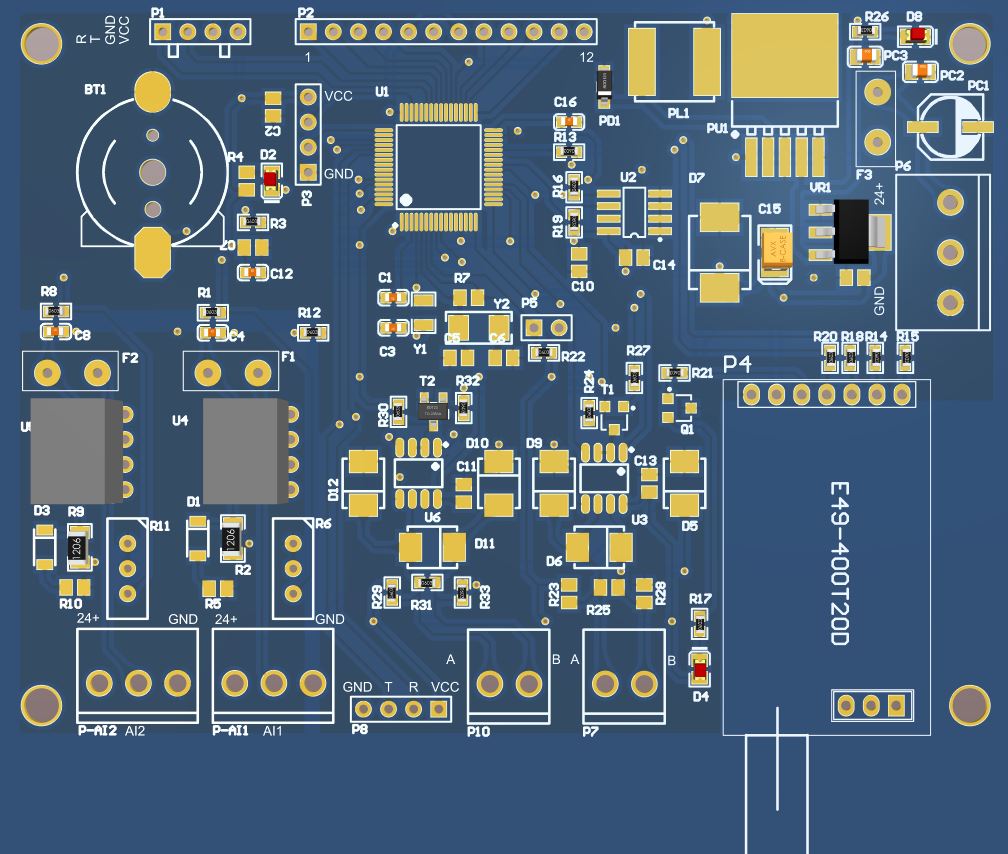

圖紙說明：PCB圖

開發環境：AD2020

簡要概述：

包含2路模擬量420mA采集；2路RS485(一路做功圖和動液面讀取，一路預留UART和485 做無線串口)

1路無線上行通道，配億佰特433模塊；1路UART讀取電參模塊數據；

顯示接口留SPI串口LCD12864，配晶聯訊屏幕，可根據后期功能選是否帶字庫模塊；

工作流程：采集電參，壓力數據，后期增加功圖與動液面數據，計算沖程時間與最大最小 電流，更新顯示

等待通訊，完成數據發送。
