項目編號：P3

文件大?。?.3M

圖紙說明：原理圖、PCB圖

開發環境：AD2020

簡要概述：

介紹

一款使用TP5400和TP4056各一路進行充電的3.7v理電池充電5v升壓板

-充電板左側是使用TP5400為3.7v鋰電池進行充電的充電電路

-充電板右側是使用TP4056為3.7v鋰電池進行充電的充電電路

-充電板擁有一排5v電壓輸出和一排GND

-在有外接VBUS時，VOUT輸出VBUS

-在沒有外接VBUS時，VBOUT輸出鋰電池3.7v升壓后的5v電壓

使用方法

-使用AD軟件打

-查看或修改原理圖文件和PCB文件

-打印PCB

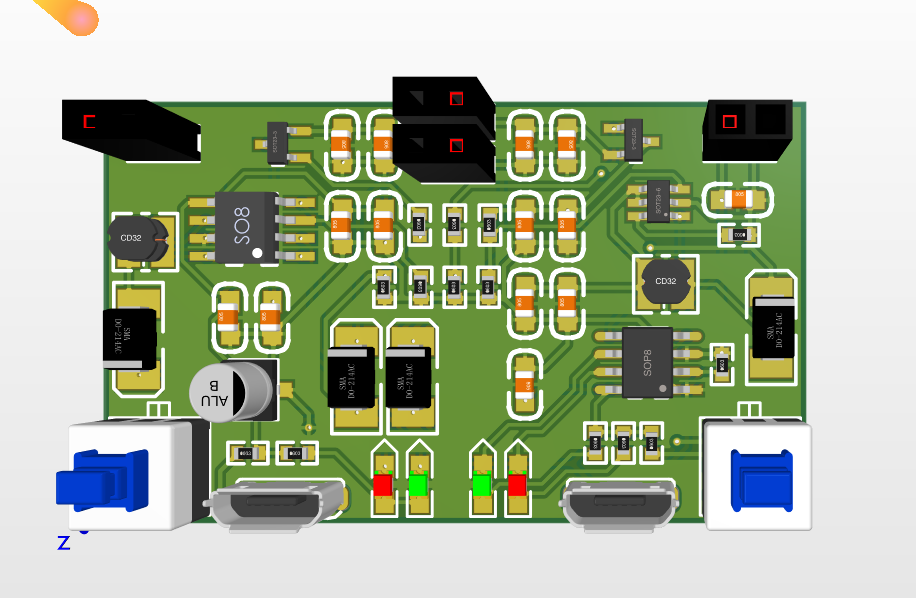

電路板圖

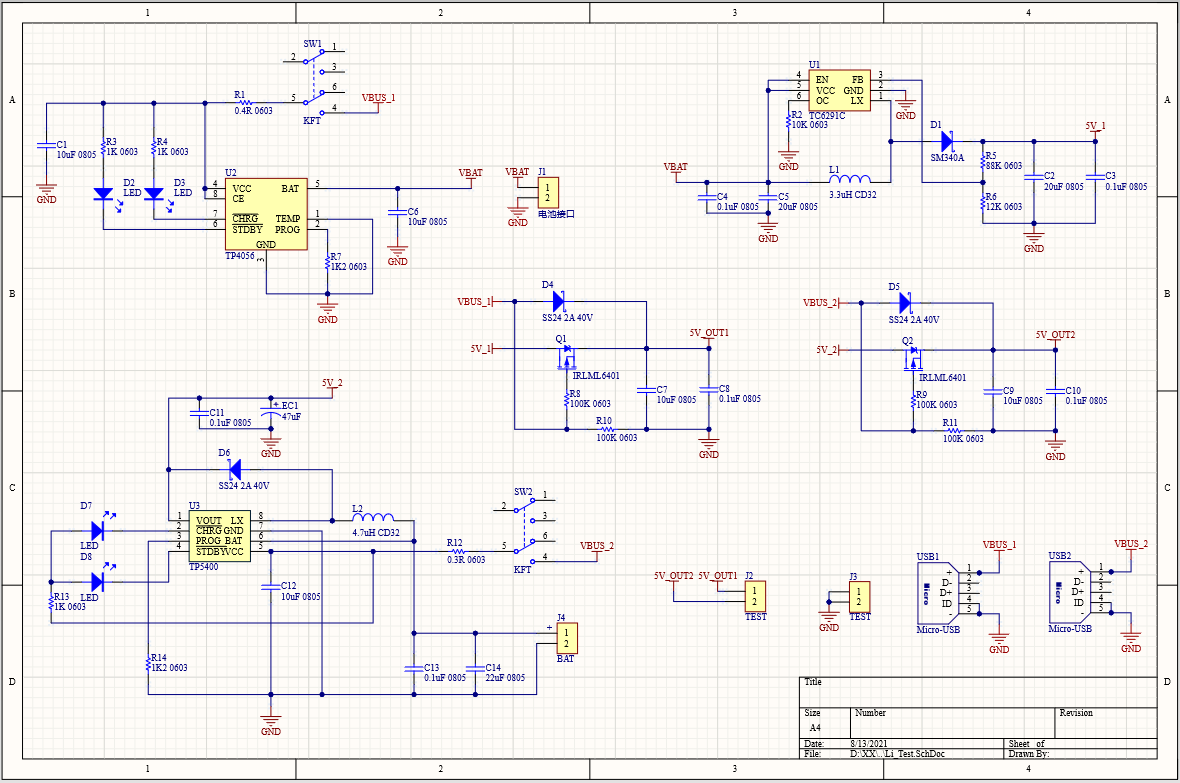

原理圖
