項目編號：P432

文件大小：2.8M

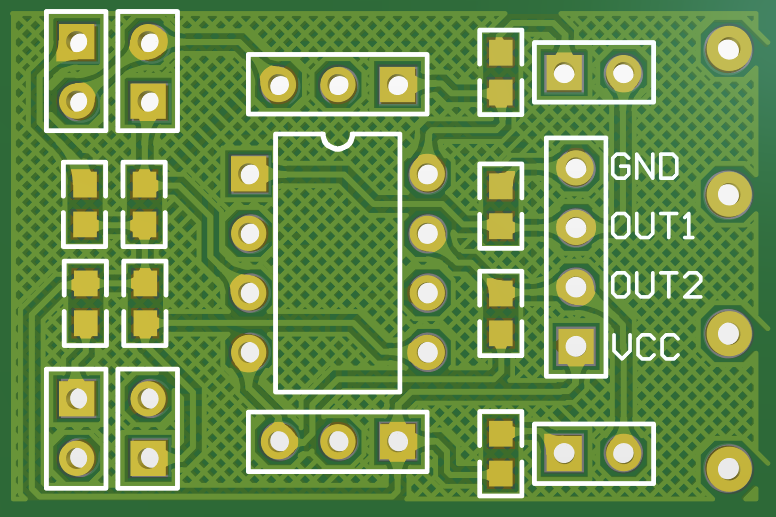

圖紙說明：PCB圖

開發(fā)環(huán)境：AD2020

簡要概述：

LM393雙路紅外線檢測開關 尋線傳感器接近開關PCB圖+原理圖設計

簡要說明：
尺寸：32mm X 22mm X 20mm   長X寬X高
主要芯片：LM393、JX-359-043
工作電壓：直流4~6伏
特點：1、具有信號輸出指示
2、雙路信號輸出。
3、輸出有效信號為低電平。
4、反射距離可調（精調）。
5、可用于工件計數、智能車尋線、黑白檢測等
6、有效距離5mm~150mm （室內最大距離300mm）
