項目編號：P332

文件大?。?8M

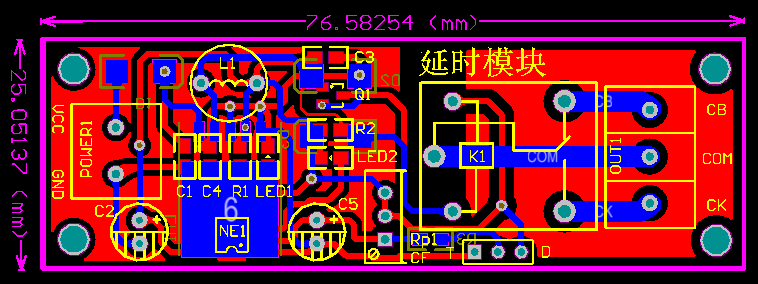

圖紙說明：PCB圖

開發環境：AD2020

簡單概述：

一、 尺寸：76mm X25mm X 18mm   長X寬X高

二、 主要芯片：NE555 繼電器

三、 工作電壓：直流6~24伏;（寬電壓供電）

四、 最大電流≤90mA，

五、 特點：

1、接通電源繼電器立即吸合然后延時斷開，并保持?jǐn)嚅_(kāi)狀態。

2、延時時間可調，默認發貨（0～20秒可調） 另有 50秒，100秒，200秒可選，如果需要請備注留言。

4、電位器調節輸出延時時間，采用精調電位器。（可旋轉30圈）

5、增大電容C5和電位器RP1可以增大延時時間。

6、具有輸入電源指示燈

7、具有繼電器吸合指示燈

8、繼電器輸出為開關量，繼電器常開、常閉、公共端都引出。

9、可控制交流220V/10A一下設備，直流30V/10A設備。

目錄│文件列表:

 │ 繼電器延時輸出模塊PCB.pdf

 │ 繼電器延時輸出模塊原理圖.doc

 │ 繼電器通電延時斷開帶觸發端模塊產品使用手冊.doc

 └ 繼電器延時輸出模塊DXP資料

    │ 繼電器延時輸出模塊.PcbDoc

    │ 繼電器延時輸出模塊.PrjPCB

    └ 繼電器延時輸出模塊.SchDoc
