項目編號：P321

文件大小：4M

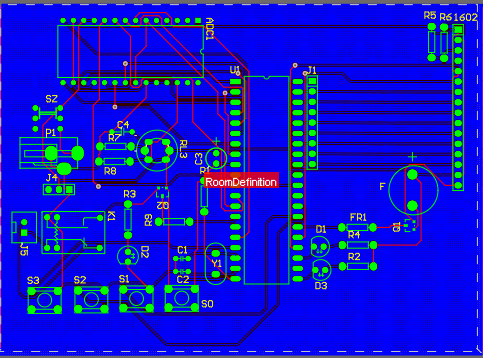

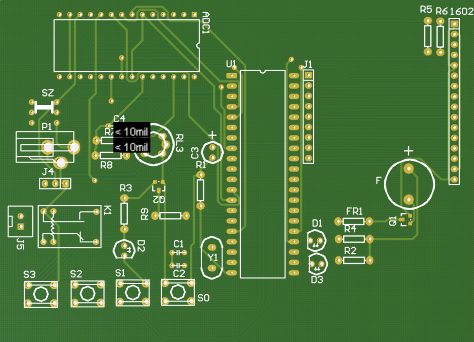

圖紙說明：PCB圖

開發(fā)環(huán)境：AD2020

簡單概述：

CO報警器元件清單
1)    STC89C51單片機
2)    ADC0809
3)    1602液晶
4)    16p母座
5)    16p排針
6)    3p排針
7)    7*7風扇
8)    MQ-7煙霧傳感器
9)    5v繼電器（黃/藍）
10)    2.2k電阻*3
11)    1.5k電阻
12)    1k電阻*2
13)    5.1Ω電阻
14)    導線、焊錫
15)    220Ω電阻
16)    10k電阻*2
17)    470Ω電阻
18)    10uf電解電容
19)    30pf瓷片電容*2
20)    12M晶振
21)    按鍵*4
22)    103排阻（10k）
23)    有源蜂鳴器
24)    5mmLED (紅綠黃) *3
25)    9012三極管*2
26)    104獨石電容
27)    2p接線端子
28)    DC電源接口
29)    自鎖開關
30)    USB電源線
或電池盒+DC電源插口
