項目編號：P309
文件大?。?03K
圖紙說明：PCB圖
開發環境：AD2020
簡單概述：
用途：
將原串口產品轉換為準USB產品
將原串口數據線轉換為USB數據線
通過USB為計算機擴展更多串口
元器件說明：
PCB規格： 普通雙面板，板厚1.6mm
PCB尺寸：
R版： 34mm * 14.5mm CH341232.PCB USB轉3線制RS232串口
T版： 20.5mm * 14.5mm CH341T.PCB USB轉3線制TTL串口
C版： 26mm * 14.5mm （僅面向10K級批量用戶） USB轉9線制TTL串口
C版2： 30.5mm * 17mm CH341SER.PCB USB轉9線制TTL串口
S版： CH341T_M.PCB /USB_SER/USB_IIC USB轉3線制TTL串口/兩線I2C串口
如果需要更詳盡和更實用的串口應用電路，例如USB轉9線制RS232串口等，
請參考CH340芯片的OEM產品電路圖庫CH340SER.DDB
元器件：
U1 CH341A芯片或CH341T芯片
X1 12MHz晶體
C1 20pF電容,尺寸0603
C2 20pF電容,尺寸0603
C3 0.01uF電容103,尺寸0603
C6 0.1uF電容104,尺寸0603
C5 10uF電容106,尺寸3216, 可以省掉
P1 USB-A型插頭
對于R版
C4 0.1uF電容104,尺寸0603, 可以省掉，但是建議最好保留
U6 MAX232/ICL232/SP232等兼容芯片
C17/C18/C19/C20 0.47uF-1uF無極性獨石電容或者1uF有極性電解電容
USB線 最好用帶屏蔽層的USB線，長度可達5米，如果沒有屏蔽層，那么線不能太長，長度不超過2米
用法：
一頭接原串口產品或者數據線，另一頭接計算機USB端口，
插入計算機USB端口，WINDOWS提示找到新硬件，
需要指定DRIVER目錄安裝USB轉串口的驅動程序，更詳細過程可以參考驅動安裝包中的README文檔。
使用方法類似于計算機的普通串口，原應用程序通?？梢灾苯又С?。
用途：
將原串口產品轉換為準USB產品
將原串口數據線轉換為USB數據線
通過USB為計算機擴展更多串口
元器件說明：
USB線最好用帶屏蔽層的USB線，長度可達5米，如果沒有屏蔽層，那么線不能太長，長度不超過2米
根據串口電平分為兩大類：一是USB轉RS232串口，代替計算機串口，或者擴展計算機串口
二是USB轉TTL串口，連接單片機或者PDA等手持式設備
建議：
手機等設備或單片機系統的USB數據線用“T9T”版，USB轉9線制TTL串口
計算機的串口線用“T9R”版，USB轉9線制RS232串口
低檔的計算機串口線用“R9R”版或“T3R版”，某些功能可能不如“T9R”版
TTL類：
E5T版, USB轉5線制TTL串口
CH340E9T.PCB, 普通雙面板
元器件：
U1 CH340E芯片
G9T版, USB轉9線制TTL串口
CH340T9T.PCB, 普通雙面板
元器件：
U1 CH340G芯片
T9T版, USB轉9線制TTL串口
PCB尺寸 25mm * 16.5mm CH340T9T.PCB, 普通雙面板
元器件：
U1 CH340T芯片
X1 12MHz晶體 (默認為石英晶體,如果是陶瓷晶體則C1,C2為47pF)
C1 33pF電容,尺寸0603,可用33pF至47pF
C2 33pF電容,尺寸0603,可用33pF至47pF
C3 0.01uF電容103,尺寸0603,可用4700pF至0.02uF
C6 0.1uF電容104,尺寸0603
C5 10uF電容106,尺寸3216,可以省掉
P1 USB-A型插頭
R1 4.7K電阻472,尺寸0603,只在串口線較長時需要
RS232類：
C9TR版, USB轉TTL與9線制RS232串口
CH340C9TR.PCB, 普通雙面板
元器件：
U1 CH340C芯片
G9TR版, USB轉TTL與9線制RS232串口
CH340G9TR.PCB, 普通雙面板
元器件：
U1 CH340G芯片
G9R版, USB轉9線制RS232串口
CH340G9R.PCB, 普通雙面板
元器件：
U1 CH340G芯片
T9R版, USB轉9線制RS232串口
PCB尺寸 30.5mm * 16.5mm CH340T9R.PCB, 普通雙面板
元器件：
U1 CH340T芯片
U2 MAX213或ADM213或SP213芯片,SSOP28封裝
X1 12MHz晶體 (默認為石英晶體,如果是陶瓷晶體則C1,C2為47pF)
C1 33pF電容,尺寸0603,可用33pF至47pF
C2 33pF電容,尺寸0603,可用33pF至47pF
C3 0.01uF電容103,尺寸0603,可用4700pF至0.02uF
C6 0.1uF電容104,尺寸0603
C5 10uF電容106,尺寸3216,可以省掉
C46/C47/C48/C49 0.1uF電容104,尺寸0603
P1 USB-A型插頭
P2 DB9插針
R9R版, USB轉9線制RS232串口
PCB尺寸 29mm * 16.5mm CH340R9R.PCB, 普通雙面板
元器件：
U1 CH340R芯片
X1 12MHz晶體 (默認為石英晶體,如果是陶瓷晶體則C1,C2為47pF)
C1 33pF電容,尺寸0603,可用15pF至30pF
C2 33pF電容,尺寸0603,可用15pF至30pF
C3 0.01uF電容103,尺寸0603,可用4700pF至0.02uF
C6 0.1uF電容104,尺寸0603
C5 10uF電容106,尺寸3216,可以省掉
R2/R3/R4/R5/R6 10K電阻103,尺寸0603,實際阻值可以在5K到15K之間選擇
P1 USB-A型插頭
P2 DB9插針
G3R版, USB轉3線制RS232串口, 簡化
CH340G3R.PCB, 普通雙面板
元器件：
U1 CH340G芯片
T3R版, USB轉3線制RS232串口, 簡化
PCB尺寸 ?mm * 16.5mm CH340T3R.PCB, 普通雙面板
元器件：
U1 CH340T芯片
X1 12MHz晶體 (默認為石英晶體,如果是陶瓷晶體則C1,C2為47pF)
C1 33pF電容,尺寸0603,可用15pF至30pF
C2 33pF電容,尺寸0603,可用15pF至30pF
C3 0.01uF電容103,尺寸0603,可用4700pF至0.02uF
C6 0.1uF電容104,尺寸0603
C5 10uF電容106,尺寸3216,可以省掉
C7/C8 0.47uF電容474,尺寸0603,可用0.1uF至1uF
D1/D2 二級管,尺寸3216,優先選用肖特基二級管IN5817,沒有則用IN4148
T1 三級管,尺寸SOT-23,選用9012或者類似型號
R1/R2 10K電阻103,尺寸0603,可用3.3K至10K
R3 2K2電阻222,尺寸0603,可用2K至3K
P1 USB-A型插頭
P2 DB9插針
用法：
一頭接原串口產品或者數據線，另一頭接計算機USB端口，
插入計算機USB端口，WINDOWS提示找到新硬件，
需要指定DRIVER目錄安裝USB轉串口的驅動程序，更詳細過程可以參考驅動安裝包中的README文檔。
也可執行相應目錄下的SETUP進行安裝。
使用方法類似于計算機的普通串口，原應用程序通?？梢灾苯又С?。
--------------------
用途：
將并口打印機轉換為USB打印機
元器件說明：
PCB規格： 普通雙面板，板厚1.6mm
PCB尺寸：
DB36連接器: 40mm * 20.5mm PRT_DB36.PCB
DB25插孔連接器: 37mm * 21.5mm PRT_DB25.PCB
元器件：
U1 CH340S芯片或者CH341A芯片
X1 12MHz晶體 (默認為石英晶體,如果是陶瓷晶體則C1,C2為47pF)
C1 33pF電容,尺寸0603,可用33pF至47pF
C2 33pF電容,尺寸0603,可用33pF至47pF
C3 0.01uF電容103,尺寸0603,可用4700pF至0.02uF
C4 0.1uF電容104,尺寸0603
C6 0.1uF電容104,尺寸0603,可以省掉,但是建議最好保留
C5 10uF電容106,尺寸3216,可以省掉
P1 DB36打印機插頭(DB25插孔)
USB線 最好用帶屏蔽層的USB線，長度可達5米，如果沒有屏蔽層，那么線不能太長，長度不超過2米
用法：
一頭接并口打印機的DB36并口，另一頭接計算機USB端口，
打開打印機電源，插入計算機USB端口，WINDOWS提示找到新硬件，
對于WINDOWS 2000/XP/Vista會自動安裝默認驅動程序，然后提示找到打印機并安裝相應的驅動，
對于WINDOWS ME需要指定DRIVER/WINME目錄安裝微軟的驅動程序，然后提示找到打印機并安裝相應的驅動，
對于WINDOWS 98需要指定DRIVER/WIN98目錄安裝微軟的驅動程序，然后提示找到打印機并安裝相應的驅動，
對于WINDOWS 98也可以指定DRIVER/WIN98LPT目錄安裝USB轉并口的驅動程序，然后提示找到打印機并安裝相應的驅動。
也可執行相應目錄下的SETUP進行安裝。
------------------------
用途：
USB轉IrDA紅外串口SIR
通過USB為計算機擴展紅外線適配器，與手機、PDA等設備實現紅外線通訊/傳輸文件/無線上網等
元器件說明：
USB線最好用帶屏蔽層的USB線，長度可達5米，如果沒有屏蔽層，那么線不能太長，長度不超過2米
常用紅外收發器的引腳有6腳、8腳等幾種（還有7腳等），所需限流電阻R1也可能各不相同，
為提高抗干擾能力并增大傳輸距離，正式產品應該外加一個半透明的紅外線濾光罩
R6版，使用6腳紅外收發器

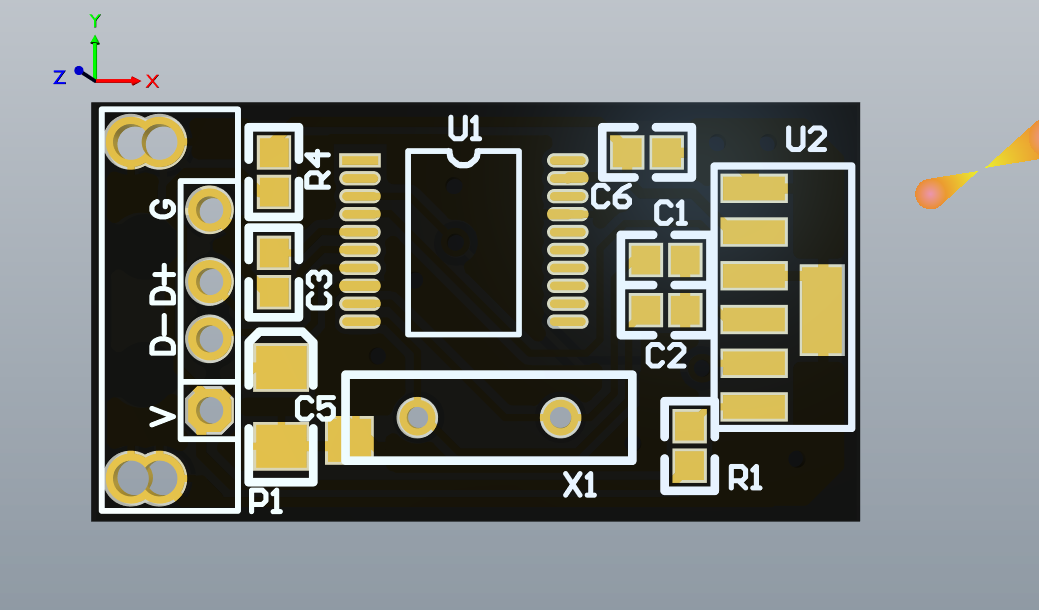

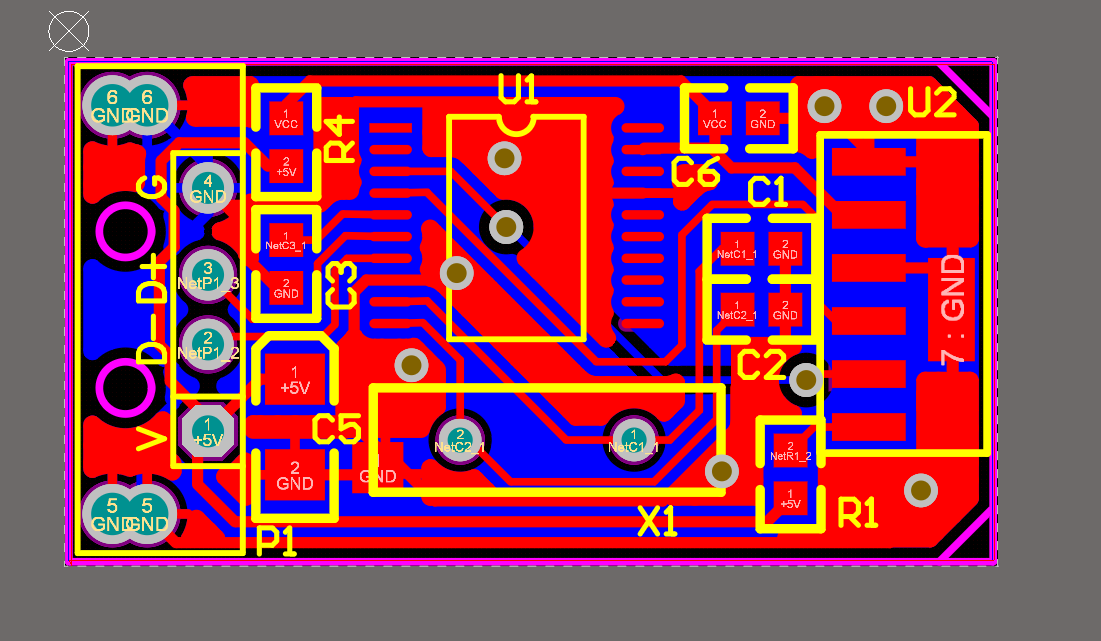

PCB尺寸 27mm * 14.5mm CH340RI6.PCB, 普通雙面板
元器件：
U1 CH340R芯片
X1 12MHz晶體 (默認為石英晶體,如果是陶瓷晶體則C1,C2為47pF)
C1 33pF電容,尺寸0603,可用33pF至47pF
C2 33pF電容,尺寸0603,可用33pF至47pF
C3 0.01uF電容103,尺寸0603,可用4700pF至0.02uF
C6 0.47uF電容474,尺寸0603
C5 10uF電容106,尺寸3216,可以省掉如果去掉可能會有干擾,建議保留,容量從2.2uF到22uF
P1 USB-A型插頭
U2 紅外收發器,支持2400bps到115200bps的SIR標準,例如ZHX1810、HSDL3000、TFBS4711等類似型號
R1 6.8歐姆到20歐姆之間的電阻,尺寸0603,需根據U2說明書中的要求調整,影響通訊距離
R4 6.8歐姆到20歐姆之間的電阻,尺寸0603,如果抗干擾要求不高,可在PCB上短接后去掉該電阻
R8版，使用8腳紅外收發器
PCB尺寸 27mm * 14.5mm CH340RI8.PCB, 普通雙面板
元器件：
U1 CH340R芯片
X1 12MHz晶體 (默認為石英晶體,如果是陶瓷晶體則C1,C2為47pF)
C1 33pF電容,尺寸0603,可用33pF至47pF
C2 33pF電容,尺寸0603,可用33pF至47pF
C3 0.01uF電容103,尺寸0603,可用4700pF至0.02uF
C6 0.47uF電容474,尺寸0603
C5 10uF電容106,尺寸3216,可以省掉如果去掉可能會有干擾,建議保留,容量從2.2uF到22uF
P1 USB-A型插頭
U2 紅外收發器,支持2400bps到115200bps的SIR標準,例如TFDU4100、ZHX2022等類似型號
R1 6.8歐姆到20歐姆之間的電阻,尺寸0603,需根據U2說明書中的要求調整,影響通訊距離
R4 6.8歐姆到20歐姆之間的電阻,尺寸0603,如果抗干擾要求不高,可在PCB上短接后去掉該電阻
用法：
一頭接計算機USB端口，另一頭需加紅外線濾光器（深色半透明蓋子）后對準紅外線設備
插入計算機USB端口，WINDOWS提示找到新硬件，
需要指定DRIVER目錄安裝USB轉IRDA紅外的驅動程序，更詳細過程可以參考驅動安裝包中的README文檔。
也可執行相應目錄下的SETUP進行安裝。
當紅外線設備開啟后（如手機開啟后），WINDOWS將提示找到相應的設備。
