項目編號：P279

文件大?。?47K

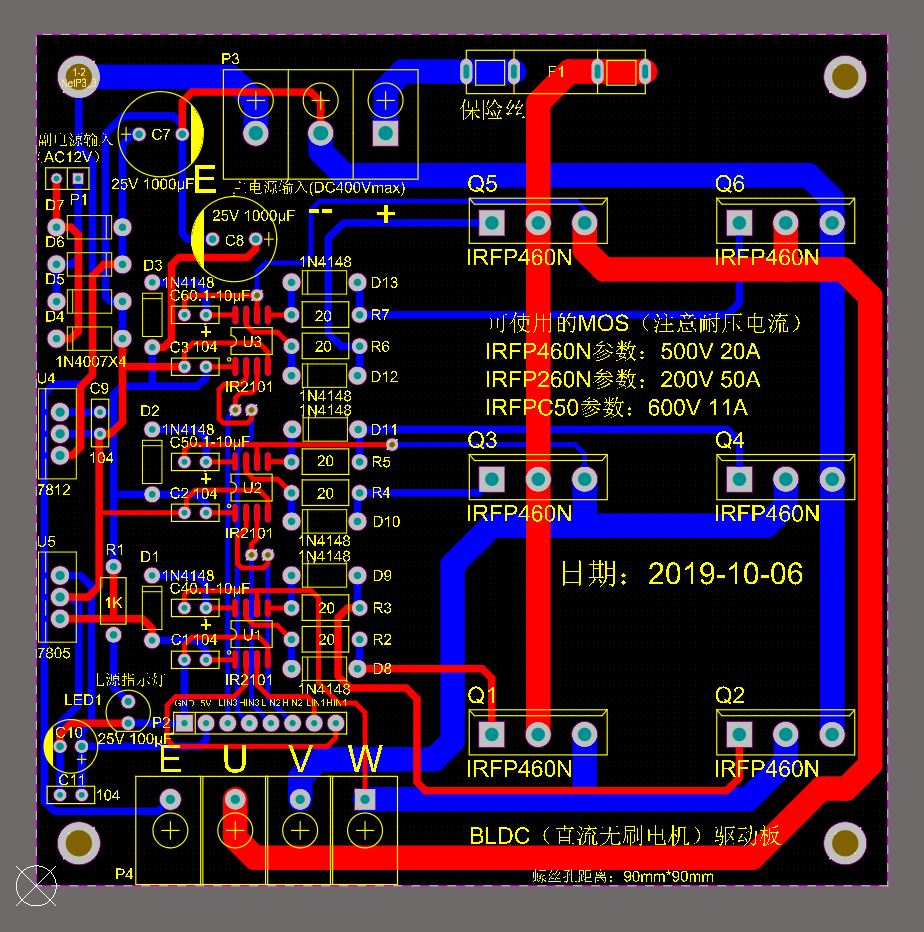

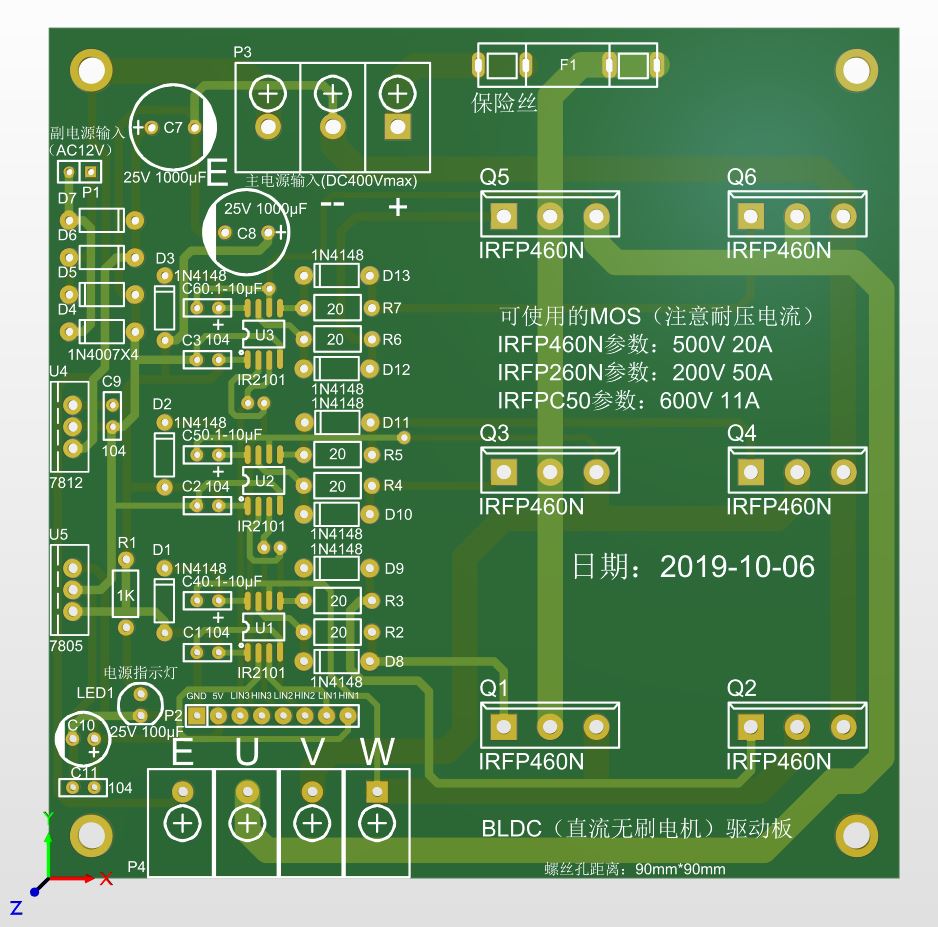

圖紙說明：PCB圖

開發環境：AD2020

簡單概述：

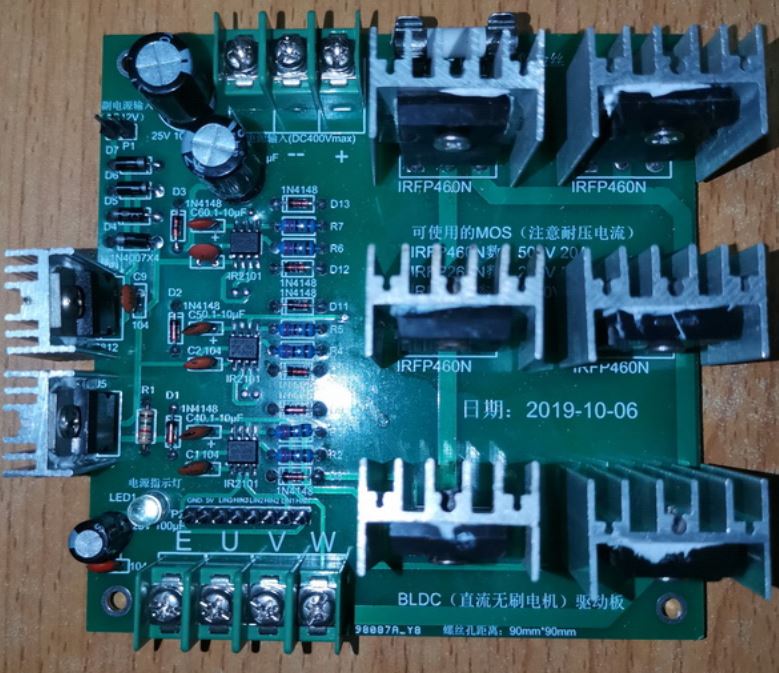

本人假期設計的BLDC驅動板，親測有效，不喜勿噴，歡迎大佬們多提寶貴建議，程序還在研究中，用的是STM32F103ZET6單片機，希望大家一同交流交流。使用注意：MOS安裝的散熱片不要貼著PCB，以免刮破線路引起短路，其實就是焊接MOS時引腳保留長些，要是有時間的話可以在PCB圖上把6個MOS重新調整位置，線路全部走下面，還有的就是不同的工作選用不同耐壓的MOS。

目錄│文件列表:

 └ BLDC驅動板（TO-247）

    │ BLDC驅動板（TO-247）.PcbDoc

    │ BLDC驅動板（TO-247）.PcbDoc.htm

    │ BLDC驅動板（TO-247）.PrjPCB

    │ BLDC驅動板（TO-247）.PrjPCBStructure

    │ BLDC驅動板（TO-247）.SchDoc

    │ debug.log

    │ PcbLib1.PcbLib

    │ Schlib1.SchLib

    ├ Project Logs for BLDC驅動板（TO-247）

    │  │ BLDC驅動板（TO-247） PCB ECO 2019-10-02 16-02-42.LOG

    │  └ BLDC驅動板（TO-247） PCB ECO 2019-10-02 16-47-54.LOG
