項目編號：P159

文件大?。?3M

圖紙說明：PCB圖+原理圖+封裝庫

開發環境：AD2020

簡單概述：

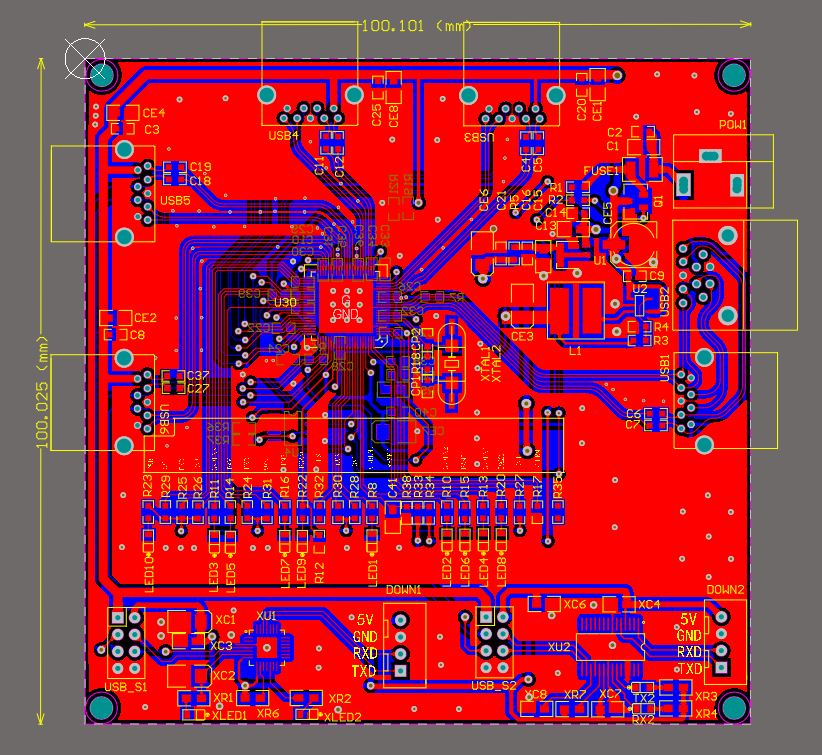

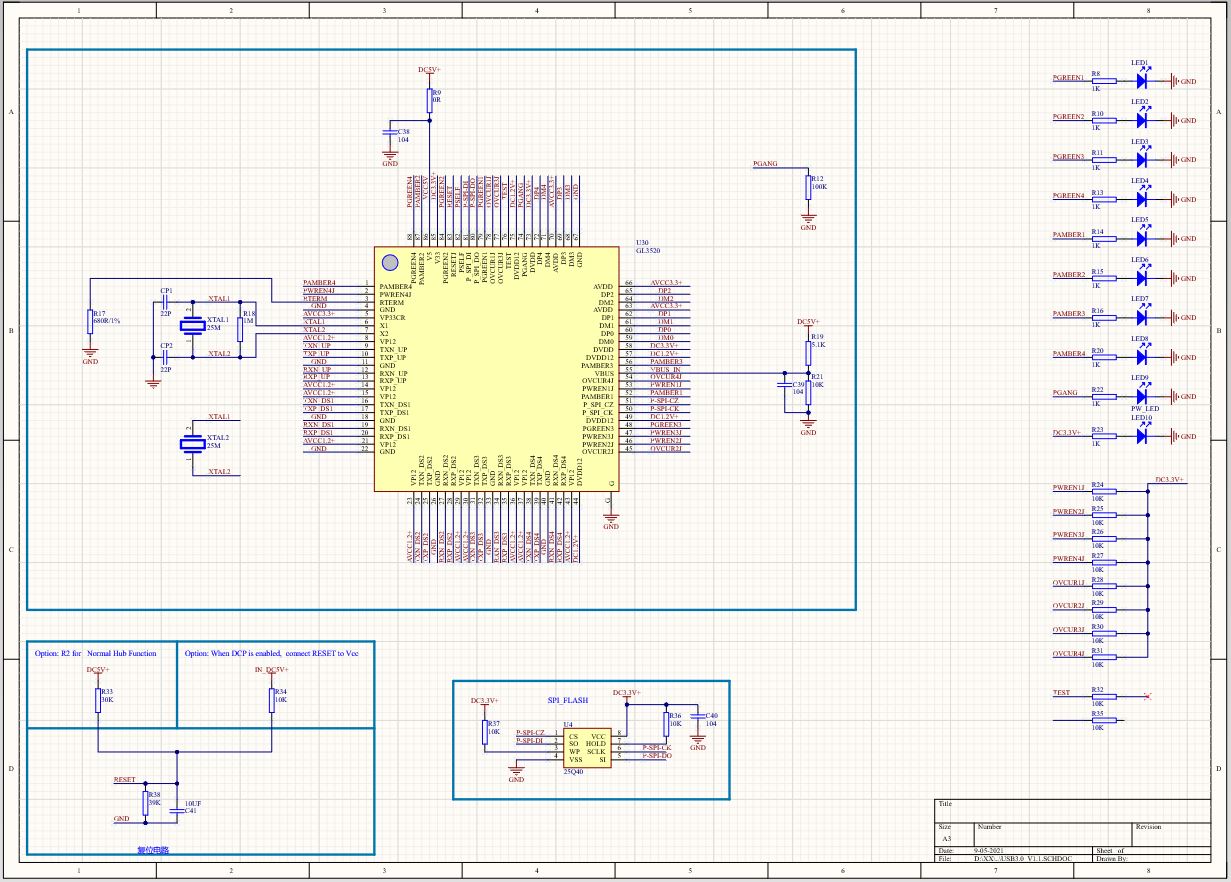

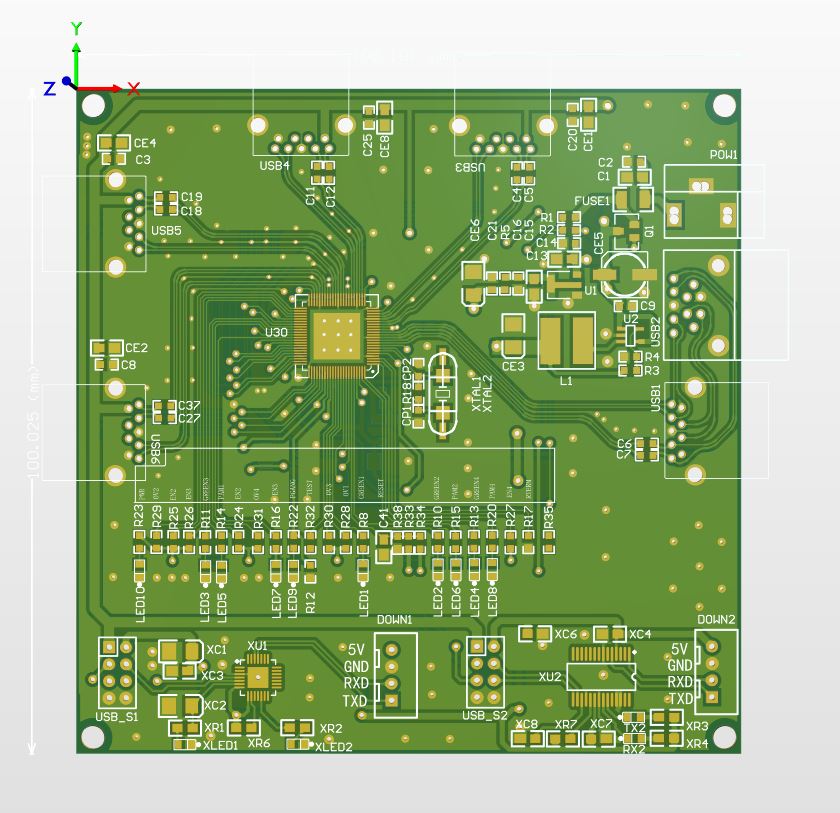

基于GL3520 USB3.0集線器USB HUB電路AD設計硬件原理圖+PCB+集成庫，采用2層板設計，板子大小為100x100mm，雙面布局布線，1拖4 USB3.0 HUB端口，主要器件為GL3520，XM5062，CP2102，F(xiàn)T232R等。 Altium Designer 設計的工程文件，包括完整的原理圖PCB文件，可以用Altium(AD)軟件打開或修改，可作為你產品設計的參考。

目錄│文件列表:

 └ 基于GL3520 USB3.0集線器USB HUB電路AD設計硬件原理圖+PCB文件

    │ POWER.SCHDOC

    │ USB TO TTL.SchDoc

    │ USB3.0_V1.1.IntLib

    │ USB3.0_V1.1.PCBDOC

    │ USB3.0_V1.1.PCBDOC.htm

    │ USB3.0_V1.1.PcbLib

    │ USB3.0_V1.1.PRJPCB

    └ USB3.0_V1.1.SCHDOC
