項目編號：P157

文件大小：2.6M

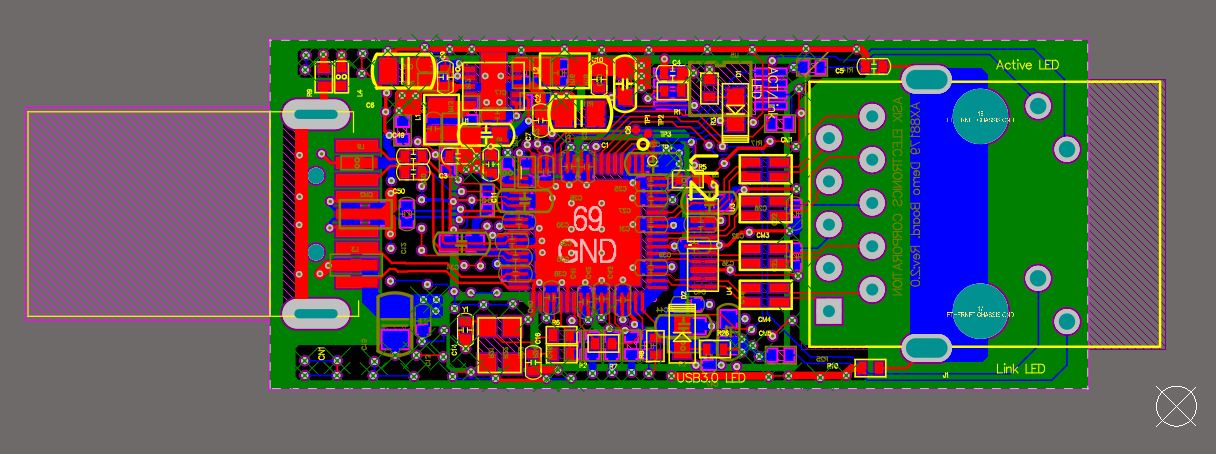

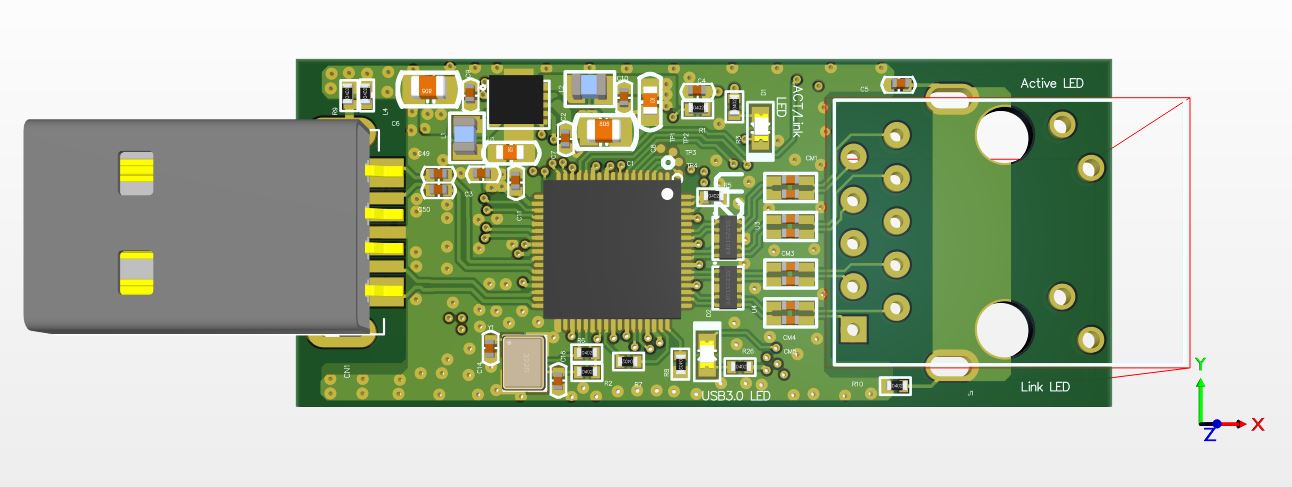

圖紙說明：PCB圖

開發環境：AD2020

簡單概述：

AX88179的USB接口符合USB 3.0/2.0/1.1規范，千兆以太網MAC及PHY兼容于IEEE 802.3、IEEE 802.3u及IEEE 802.3ab協議。內置USB Host接口的微控制器搭配AX88179，即可增加雙絞線千兆以太網特性。此外，AX88179僅需單25MHz時鐘即可正常工作。

AX88179支持許多高級特性，包括IPv4/IPv6封包校驗和承載引擎、雙絞線交叉自適應、TCP大包傳送承載及符合IEEE802.3az超節能以太網標準(EEE; Energy Efficient Ethernet)等。根據EEE，當以太網連結中沒有數據流量時，AX88179會進入低功耗模式，可以省掉不必要的耗電，讓能源能更有效的被利用。在千兆模式時還可支持綠色以太網Green Ethernet，可自動偵測有線網絡連結與使用狀況，調整輸出功率達到省電目的。

AX88179還支持網絡遠程喚醒(Wake-on-LAN)功能，系統進入低功率狀態, 透過偵測網絡連線狀態變動、收到魔術包及Microsoft 喚醒包等事件來遠程喚醒。

AX88179是一款低價、小封裝、高性能、高集成度、即插即用的USB 3.0轉千兆以太網單芯片，可應用于臺式電腦、筆記本電腦、超輕薄筆電(Ultrabook)、計算機擴展基座(Cradles/Port replicators/Docking Stations)、游戲機、智能型家電及任何具備標準USB端口的嵌入式系統。

規格:

● 單芯片USB 3.0轉10/100/1000M千兆以太網控制器，支持超節能以太網(EEE)標準及低消耗功率的數位訊號處理器(DSP)技術
● USB 設備控制器
-- 集成USB 3.0 PHY和控制器并兼容USB 3.0、2.0及1.1規范
-- 支持所有USB 3.0節能模式 (U0、U1、U2和U3)
-- 支持USB超高速/高速/全速模式，電源驅動能力支持總線供電模式和自供電模式
-- 利用獨有的突發傳輸機制(己獲得美國專利)，讓USB總線上的封包傳輸速率達到極致)
● 千兆以太網控制器
-- 支持IEEE 802.3az (Energy Efficient Ethernet)
-- 兼容IEEE 802.3、802.3u 和 802.3ab
-- 集成10/100/1000Mbps千兆以太網 MAC/PHY
-- 支持綠色以太網，可自動偵測有線網絡連接和調整輸出功率以達到省電目的(僅Gigabit模式)
-- 支持并行檢測及自動極性校正
-- 支持交叉檢測及自動更正
-- 支持IPv4/IPv6封包校驗和卸除引擎，以減輕CPU的負載，包括IPv4 IP/TCP/UDP/ICMP/IGMP、IPv6 TCP/UDP/ICMPv6 checksum的產生及核對
-- 支持TCP大量傳送承載V1
-- 支持全雙工IEEE 802.3x流量控制及半雙工背壓流量控制
-- 支持 IEEE 802.1P 第2層優先編碼和譯碼
-- 支持IEEE 802.1Q VLAN tagging和兩組VLAN ID過濾，所收到的4字節VLAN Tag可以選擇被剝除或保留
-- 支持Jumbo frame達4KB
-- 具備MAC/PHY自環診斷
● 支持網絡遠程喚醒功能
-- 支持休眠模式和通過網絡鏈接狀態變動、收到魔術包、收到Microsoft 喚醒封包及外部喚醒引腳狀態變動等事件進行遠程喚醒
-- 支持Bonjour喚醒需求
● 先進的電源管理功能
-- 支持電源管理及卸除 (ARP & NS)
-- 支持動態電源管理，以節省在空載、輕負載或斷開網絡線等狀況下的功耗
-- 當網絡線被斷開時，從USB Soft-disconnected 支持AutoDetach省電功能
-- 當網絡線被斷開時，支持先進的斷電節能功能
● 支持可選串行EEPROM (93c56/66) 用來儲存USB描述符和Node-ID等信息
● 支持嵌入式eFuse (64位) 儲存USB描述符和Node-ID等信息，可以替代外部存儲的EEPROM
● 當上電啟動后，支持自動從嵌入式eFuse或外部EEPROM加載USB描述符和Node-ID等信息
● 25MHz 時鐘輸入，支持晶體及鐘振
● 內置上電復位(Power-on reset)電路
● 內置用于處理協議和控制功能的Pipelined RISC (System on a Chip, SoC)
● 68引腳QFN 8mm x 8mm 并符合RoHS/REACH規范
● 工作溫度范圍: 0°C to +70°C

目錄│文件列表:

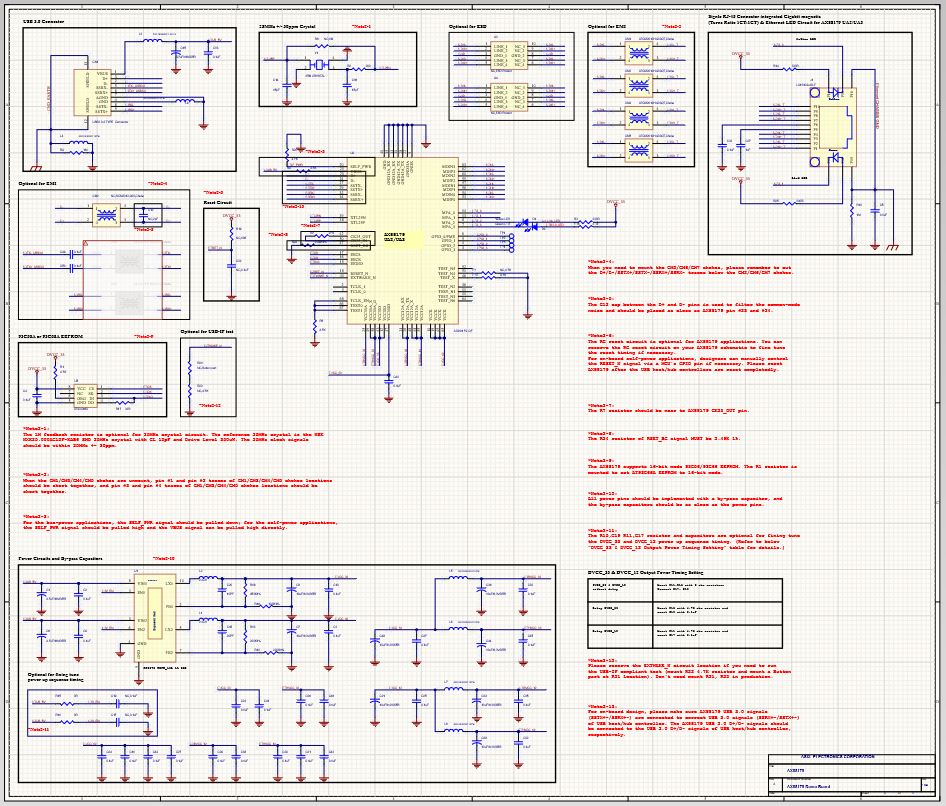

 └ 原理圖+PCB圖

    │ AX88179_PCB20_Demo_Board_PCB_20121126.PcbDoc

    │ AX88179_PCB20_Demo_Board_PCB_20121126.PcbDoc.htm

    └ AX88179__DEMO_.PrjPcb

       │ AX88179_PCB20_DEMO_BOARD_REFERENCE_SCHEMATIC_V204.PrjPcb

       │ P1-System Block.SchDoc

       │ P2-AX88179.SchDoc

       └ P3-Revision History.SchDoc
