【B374】模式識別之Matlab多算法實現邊緣檢測

2022-07-05 16:41:30 索煒達電子 590

文件編號：B374

文件大?。?/strong>39M

開發環境：Matlab2020

猿創承諾：該項目親測正常運行，需遠程調試部署需另外收費，確保正常使用，不能正常使用全額退款。

實驗原理：

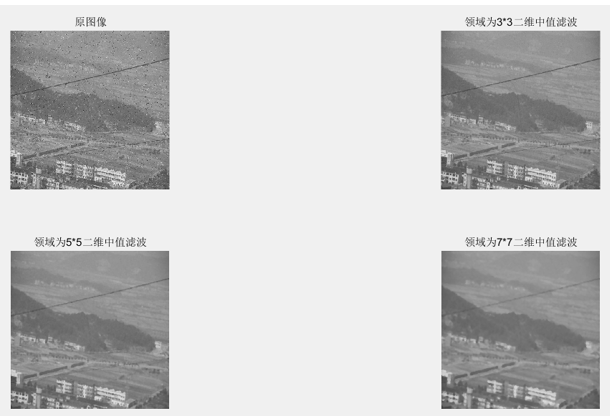

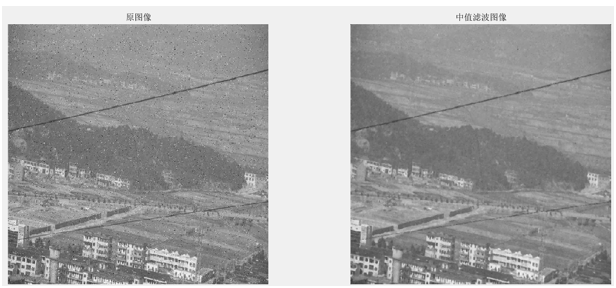

1.中值濾波

主要用來處理椒鹽噪聲。椒鹽噪聲的出現使得該點像素比周圍的像素亮（暗）很多，而如果在某個模板中對像素由小到大進行重新排列，那么最亮的或者最暗的點一定被排在兩側。這時取模板中排在中間位置上的像素的灰度值替代待處理像素的值，就可以達到濾除噪聲的目的。

1.將模板中心與像素位置重合

2.讀取模板下各對應像素的灰度值

3.將這些像素從小到大排成1列

4.找出這些值里排在中間的1個

5.將這個中間值賦給模板中心位置像素。

2.圖像銳化

圖像銳化的目的是為了突出圖像的邊緣信息，加強圖像的輪廓特征，便于人眼或者機器的識別。圖像中邊緣和輪廓往往出現于圖像中灰度圖片的地方，而檢查這些圖片可以用微分實現，因而圖像銳化主要是通過微分方法進行的。由于處理的對象是數字圖像，其像素是離散的，對微分形式進行一些近似處理，得到離散的模板矩陣，稱為算子。常見的算子諸如Laplacians、Roberts、Sobel等。用這些算子作為模板對圖像進行處理，就能得到圖像的輪廓圖。將輪廓圖與原圖像相加即可得到原圖像的銳化結果。

3.邊緣檢測

在圖像銳化得到的輪廓圖的基礎上，根據輪廓圖的灰度直方圖設立閾值（一般在兩峰一谷之間），對其進行二值化處理即可。
