項目編號：A1

文件大?。?83K

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

今天的汽車雨刮器是基于手動切換原理的手動系統。因此，我們?cè)谶@里提出了一種自動雨刷系統，它可以自動開啟檢測雨水，并在雨水停止時停止。我們的項目提出了這個系統來自動化雨刷系統，而不需要手動干預。為此，我們使用雨水傳感器和微控制器來驅動雨刮器電機。我們的系統使用雨水傳感器來檢測雨水，然后由微控制器處理該信號以采取所需的行動。雨水傳感器的工作原理是利用水來完成其電路，因此當雨水落在其上時，其電路完成并向微控制器發送信號。微控制器現在處理這些數據并控制電機。該系統對飛機同樣有用，一個較小的版本可供戴頭盔的摩托車手使用，以便他們?cè)谟曛休p松駕駛。

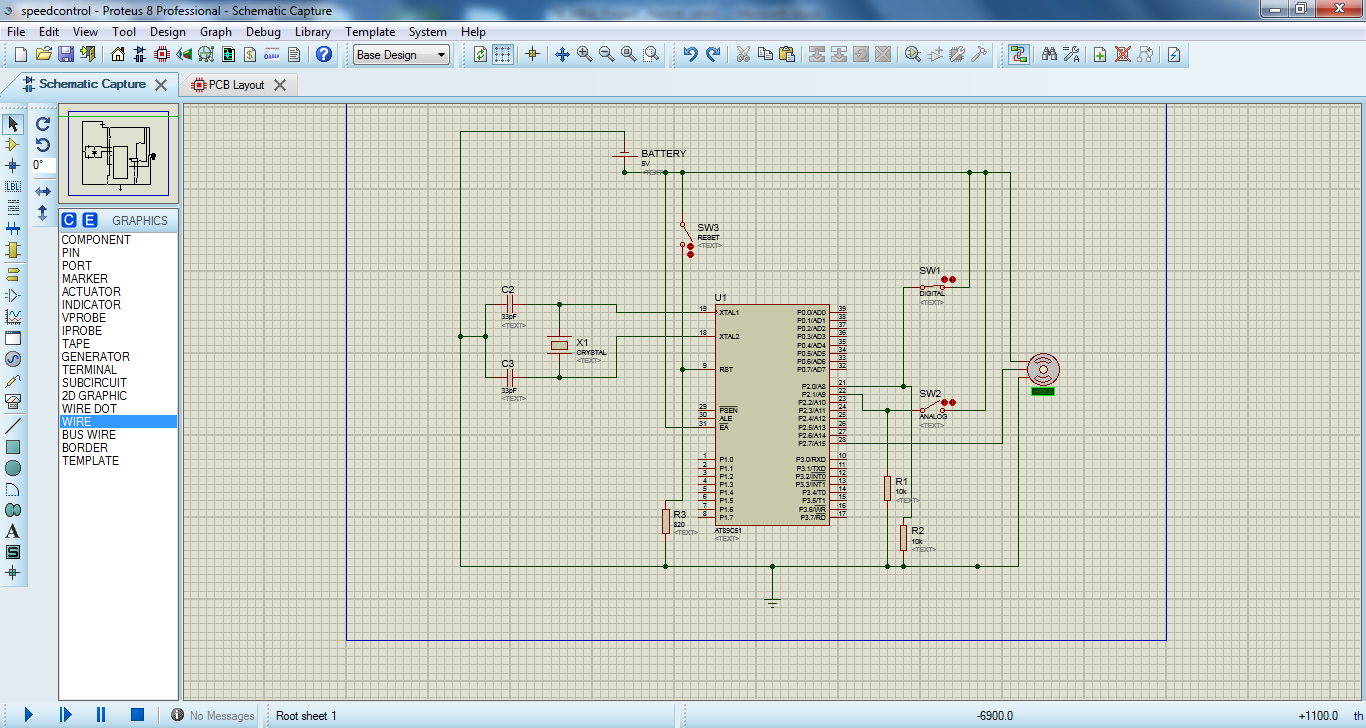

PROTEUS軟件中的設計仿真

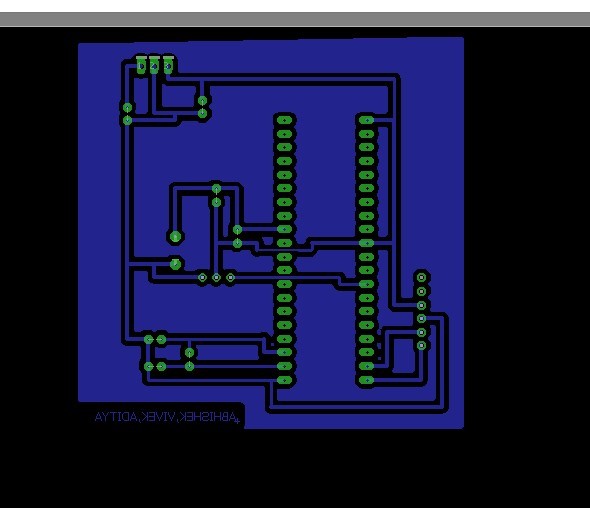

EAGLE PCB設計軟件中的PCB版圖設計

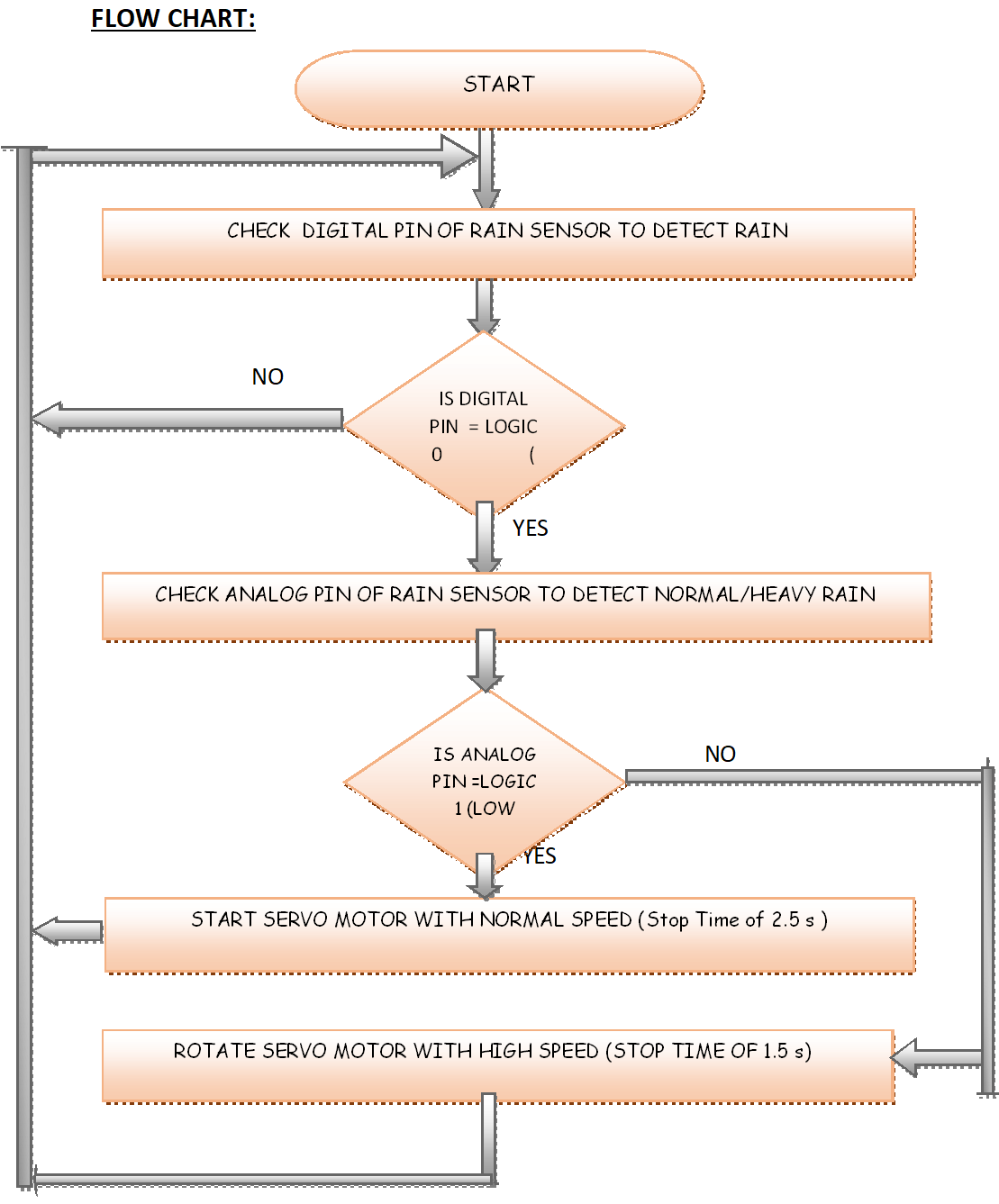

流程圖

蝕刻印刷電路板

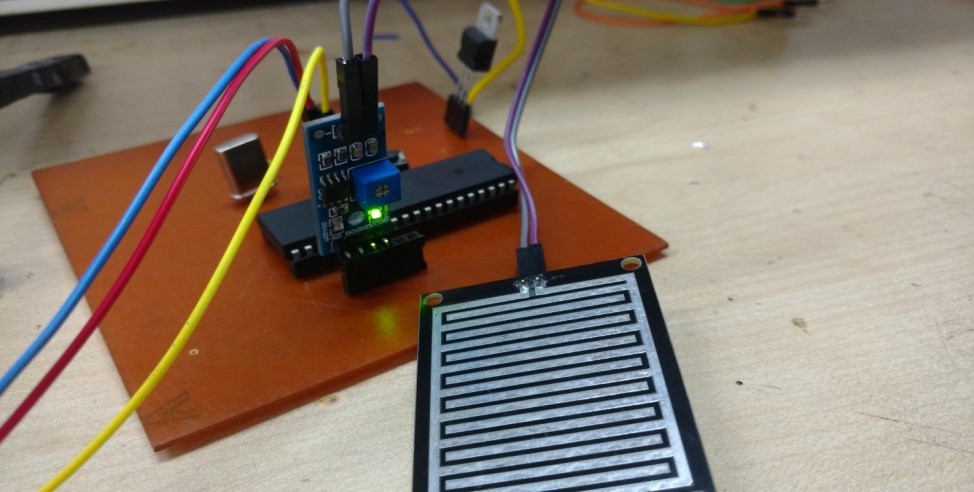

模型

我們已經實現了一個模型，該模型可以感知降雨并自動打開雨刮器，并根據降雨強度調整雨刮器的速度。隨著雨的強度增加，雨刮器的速度增加到一定程度。根據我們的觀察，當一滴水落在傳感器上時，雨刮器需要2.2秒，而當傳感器浸入一杯水中時，只需要1.4秒。我們學習了如何將伺服電機與AT89C51微控制器連接，以及如何將雨量傳感器模塊與AT89C51微控制器連接。

電路中的進一步修改將使雨刮器的速度控制到更準確的程度。當前雨刮器以兩種不同的速度移動。通過修改代碼，我們可以對不同的降雨量有不同的速度。此外，我們還可以使用這種自動汽車雨刮器以及其他自動功能來制造智能汽車。

目錄│文件列表:

       ├ Code

       │  │ Code.c

       └ docs

          │ EtchedPCB.jpg

          │ Flowchart.png

          │ Model.jpg

          │ PCB Layout on Eagle.jpg

          │ Pin Configuration of 8051 Microcontroller.jpg

          └ Proteus Simulation Design.png
